- 段階的廃止項目

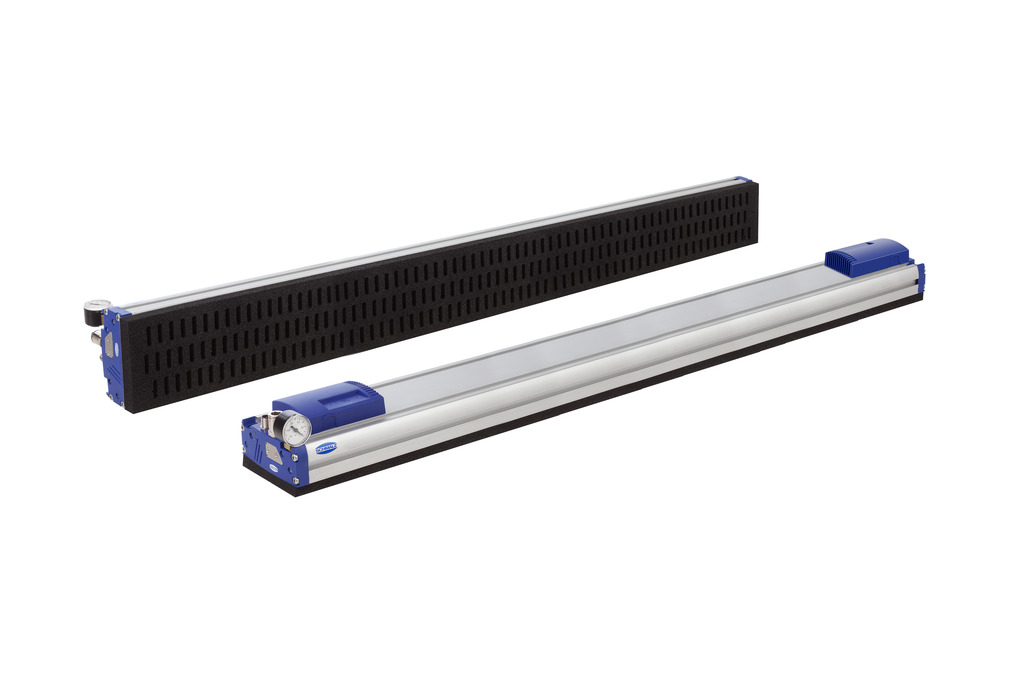

FXP-SVK 1036 3R18 O10O10 F
製品コード: 10.01.38.03067
空圧式の真空一体型ボール落下防止弁付き、真空エリアグリッパーシステム
| グリッパーの長さ L | 1036 (mm) |
| 幅B | 130 (mm) |
| アレンジメント | 3R18 |
| 材質種類 | Schaum Offen, Höhe 2 x 10 mm |
| 製品仕様：グリッパー | フィルター付き |
| 吸引セルの本数 | 165 |
| 真空発生器の実現 | マルチステージエジェクタ SEMP |
| エア消費量 [l/min］ | 625 (l/min) |
| 質量 | 5.3 (kg) |
| 製品ファミリー | FXP |
デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| B | 130 mm |
| B3 | 21.6 mm |
| H | 70 mm |
| H1 | 109 mm |
| H2 | 20 mm |
| H3 | 7.7 mm |
| H4 | 5.5 mm |
| H5 | 28 mm |
| L | 1,036 mm |
| L2 | 996 mm |
| L3 | 154 mm |
| Y1 | 90 mm |
| バルブタイプ | SVK |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| アレンジメント | 3R18 |
| 材質種類 | Schaum Offen, Höhe 2 x 10 mm |
| 吸引セルの本数 | 165 |
| 250 mbarでの吸着力 | 1,370 N |
| 最大吸込量 | 2,270 l/min |
| エア消費量 [l/min］ | 625 l/min |
| 吸着面 | スポンジ |
| 製品仕様：グリッパー | フィルター付き |
| と | フィルター |
| 質量 | 5.3 kg |
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
ドキュメント
ドキュメント
スペアパーツ
ERS FXP-SEMP-75 DECKEL10.01.38.02187グリッパー用エジェクタ・セット
| 測定範囲 [bar］ | bar |
| サイズ | SEMP-75 |
| を含む | カバー |
| 構築用 | 真空エリアグリッパーシステム FXP |
ERS FXP-SEMP-50 DECKEL10.01.38.02186グリッパー用エジェクタ・セット
| 測定範囲 [bar］ | bar |
| サイズ | SEMP-50 |
| を含む | カバー |
| 構築用 | 真空エリアグリッパーシステム FXP |
MASK-FOL SVK 996 3R18 FXP-FMP10.01.38.01176エリアグリッパー用マスクフォイル
| グリッパーの長さ L | 996 (mm) |
| 幅B | 109.8 (mm) |
| 高さ H | 0.4 (mm) |
| 配置吸引セル | 3列、18mm |
| 測定範囲 [bar］ | bar |
| 構築用 | 真空エリアグリッパーシステム FXP-FMP |
SD 120x79x29 FXP10.01.38.01607真空発生器用サイレンサ
| グリッパーの長さ L | 120 (mm) |
| 幅B | 79 (mm) |
| 高さ H | 29 (mm) |
| 構築用 | 真空エリアグリッパーシステム FXP |

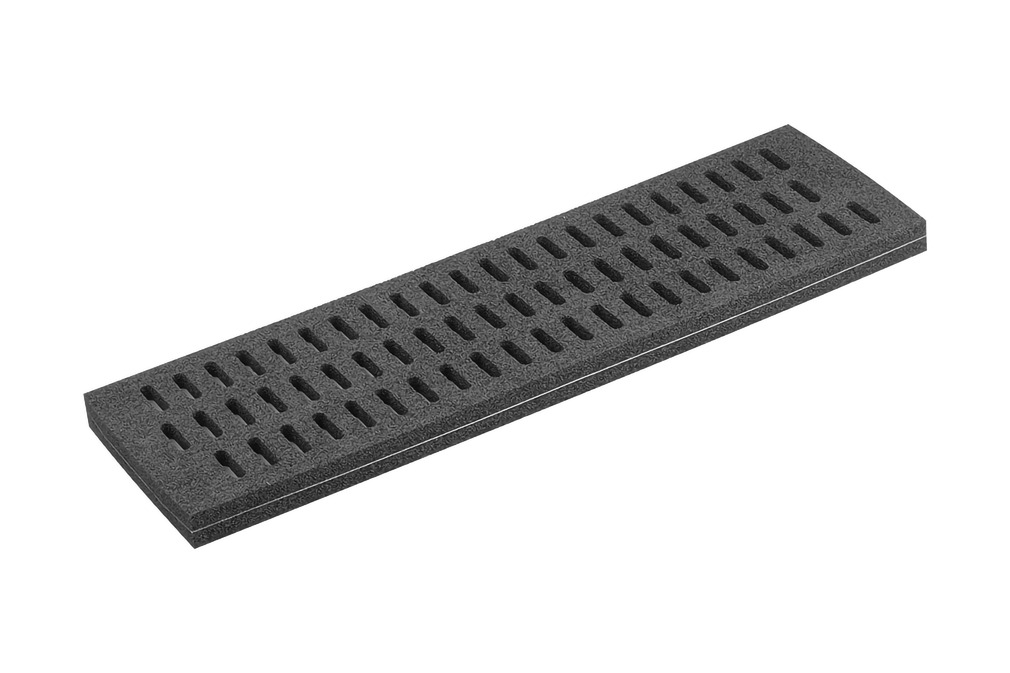

DI-PL 1036-3R18 O10O10 F FXP-FMP10.01.38.01314シーリングプレート
| グリッパーの長さ L | 1036 (mm) |
| 幅B | 128 (mm) |
| 高さ H | 20 (mm) |
| 構築用 | 真空エリアグリッパーシステム FXP-FMP |
アクセサリ
FLAN-PL 120x85x10 ST FLGR10.01.10.05701ロボットフランジ
| グリッパーの長さ L | 120 (mm) |
| 幅B | 85 (mm) |
| 高さ H | 10 (mm) |
| 材質 | スチール |
| 構築用 | 真空エリアグリッパーシステム |
FST-FLEX 25 HD1 G1/2-AG G3/8-IG10.01.10.05697上下スプリングを備え、高さ補正機能のある高耐久のスプリングプランジャー
| スプリングストロークZ | 25 (mm) |
| 取付部品のデザイン | 高耐久仕様 1スプリングプランジャー |
| 構築用 | 取付けフレーム |
| サイズ | 90x90 |
FST-FLEX 25 HD2 G1/2-AG G3/8-IG10.01.10.05695上下スプリングを備え、高さ補正機能のある高耐久のスプリングプランジャー
| スプリングストロークZ | 25 (mm) |
| 取付部品のデザイン | 高耐久仕様 2スプリングプランジャー |
| 構築用 | 取付けフレーム |
| サイズ | 90x90 |
FST-FLEX 50 HD1 G1/2-AG G3/8-IG10.01.10.05687上下スプリングを備え、高さ補正機能のある高耐久のスプリングプランジャー
| スプリングストロークZ | 50 (mm) |
| 取付部品のデザイン | 高耐久仕様 1スプリングプランジャー |
| 構築用 | 取付けフレーム |
| サイズ | 90x90 |
FST-FLEX 50 HD2 G1/2-AG G3/8-IG10.01.10.05168上下スプリングを備え、高さ補正機能のある高耐久のスプリングプランジャー
| スプリングストロークZ | 50 (mm) |
| 取付部品のデザイン | 高耐久仕様 2スプリングプランジャー |
| 構築用 | 取付けフレーム |
| サイズ | 90x90 |
FST-FLEX 75 HD1 G1/2-AG G3/8-IG10.01.10.05698上下スプリングを備え、高さ補正機能のある高耐久のスプリングプランジャー
| スプリングストロークZ | 75 (mm) |
| 取付部品のデザイン | 高耐久仕様 1スプリングプランジャー |
| 構築用 | 取付けフレーム |
| サイズ | 90x90 |
FST-FLEX 75 HD2 G1/2-AG G3/8-IG10.01.10.05696上下スプリングを備え、高さ補正機能のある高耐久のスプリングプランジャー
| スプリングストロークZ | 75 (mm) |
| 取付部品のデザイン | 高耐久仕様 2スプリングプランジャー |
| 構築用 | 取付けフレーム |
| サイズ | 90x90 |
FST-STARR 25 HD1 G1/2-AG G3/8-IG10.01.10.05810上下スプリングを備え、高さ補正機能のある高耐久のスプリングプランジャー
| スプリングストロークZ | 25 (mm) |
| 取付部品のデザイン | 高耐久仕様 1スプリングプランジャー |
| 構築用 | 取付けフレーム |
| サイズ | 90x90 |
FST-STARR 25 HD2 G1/2-AG G3/8-IG10.01.10.05806上下スプリングを備え、高さ補正機能のある高耐久のスプリングプランジャー
| スプリングストロークZ | 25 (mm) |
| 取付部品のデザイン | 高耐久仕様 2スプリングプランジャー |
| 構築用 | 取付けフレーム |
| サイズ | 90x90 |
FST-STARR 50 HD1 G1/2-AG G3/8-IG10.01.10.05809上下スプリングを備え、高さ補正機能のある高耐久のスプリングプランジャー
| スプリングストロークZ | 50 (mm) |
| 取付部品のデザイン | 高耐久仕様 1スプリングプランジャー |
| 構築用 | 取付けフレーム |
| サイズ | 90x90 |
FST-STARR 50 HD2 G1/2-AG G3/8-IG10.01.10.05805上下スプリングを備え、高さ補正機能のある高耐久のスプリングプランジャー
| スプリングストロークZ | 50 (mm) |
| 取付部品のデザイン | 高耐久仕様 2スプリングプランジャー |
| 構築用 | 取付けフレーム |
| サイズ | 90x90 |
FST-STARR 75 HD1 G1/2-AG G3/8-IG10.01.10.05808上下スプリングを備え、高さ補正機能のある高耐久のスプリングプランジャー
| スプリングストロークZ | 75 (mm) |
| 取付部品のデザイン | 高耐久仕様 1スプリングプランジャー |
| 構築用 | 取付けフレーム |
| サイズ | 90x90 |
FST-STARR 75 HD2 G1/2-AG G3/8-IG10.01.10.05803上下スプリングを備え、高さ補正機能のある高耐久のスプリングプランジャー
| スプリングストロークZ | 75 (mm) |
| 取付部品のデザイン | 高耐久仕様 2スプリングプランジャー |
| 構築用 | 取付けフレーム |
| サイズ | 90x90 |
MOD-FLAN 120x120 FXP-FMP10.01.21.00244取付セット：ロボットフランジ
| グリッパーの長さ L | 120 (mm) |
| 幅B | 120 (mm) |
| 高さ H | 60 (mm) |
| 測定範囲 [bar］ | bar |
| スレッドG1 | G1/2"-F |
| 質量 | 1.1 (kg) |
| 構築用 | 真空エリアグリッパーシステム FXP-FMP |
MOD-FLAN 176.6x118 FXP10.01.38.01722取付セットISOロボットフランジ
| グリッパーの長さ L | 176.6 (mm) |
| 幅B | 118 (mm) |
| 高さ H | 40 (mm) |
| 構築用 | 真空エリアグリッパーシステム FXP |
VS-MONT 84x21x34.5 VSi-V FXP10.01.38.02691真空スイッチ搭載
| グリッパーの長さ L | 84 (mm) |
| 幅B | 21 (mm) |
| 高さ H | 34.5 (mm) |
| 構築用 | 真空エリアグリッパーシステム FXP |
SET FXC-FMC10.01.21.01291取付セット
| グリッパーの長さ L | 119 (mm) |
| 幅B | 119 (mm) |
| 高さ H | 9.6 (mm) |
| 測定範囲 [bar］ | bar |
| スレッドG1 | G1/2"-F |
| 構築用 | 真空エリアグリッパーシステム FXC-FMC |
SET FXP-FMP10.01.21.02407取付セット
| グリッパーの長さ L | 232 (mm) |
| 幅B | 119 (mm) |
| 高さ H | 119 (mm) |
| 測定範囲 [bar］ | bar |
| 質量 | 1.3 (kg) |
| 構築用 | 真空エリアグリッパーシステム FXP-FMP |
VAM 40 V U BAR10.07.02.00046真空ゲージ
| 幅B | 23 (mm) |
| 高さ H | 46 (mm) |
| 外径D | 40 (mm) |
| 測定範囲 [bar］ | -1,00 ... 0,00 bar |
| デザインマノメーター | 底面接続 |
| スレッドG1 | G1/8"-M |
| 質量 | 0.06 (kg) |
VSL 12-9 PU MI-TR10.07.09.00037真空ホース
| 外径D | 12 (mm) |
| 内径d | 9 (mm) |
| グリッパーの長さは最大。 | 50 (m) |
| 材質 ホース | PU |
| 最小変形半径 | 70 (mm) |
| 圧力範囲（作動圧） [bar］ | -0.95 ～ 10.00 bar |
| 作動温度 | -20 ～ 90 °C |
| 色 | 透明乳白色 |
NUT-STEI 20x20 M8-IG 1025.09.06.00012Ｔスロットナット
| 幅B | 20 (mm) |
| 高さ H | 4.9 (mm) |
| 材質 | スチール |
| グリッパーの長さ L | 20 (mm) |
| スレッドG1 | M8-F |
| 取付部品のデザイン | ステップ付き |
| 表面 | 亜鉛メッキ |
| 質量 | 15.9 (g) |
NUT-STEI 20x20 M6-IG 1025.09.06.00036スロットナット
| 幅B | 20 (mm) |
| 高さ H | 5 (mm) |
| 材質 | スチール |
| グリッパーの長さ L | 20 (mm) |
| スレッドG1 | M6-F |
| 取付部品のデザイン | ステップ付き |
| 表面 | 亜鉛メッキ |
ABDK-PROF-10x7x1450-KU-SW-FXP-FMP26.07.03.00002
| グリッパーの長さ L | 1450 (mm) |
| 幅B | 10 (mm) |
| 高さ H | 7 (mm) |
| 材質 | プラスチック |
| 色 | |
| 測定範囲 [bar］ | bar |
| 構築用 | 真空エリアグリッパーシステム FXP-FMP |
FLAN-PL 120x120x10 FXC-FMC10.01.21.00313取付ブラケット板
| グリッパーの長さ L | 120 (mm) |
| 幅B | 120 (mm) |
| 高さ H | 10 (mm) |
| 測定範囲 [bar］ | bar |
| 構築用 | 真空エリアグリッパーシステム FXC-FMC |
FLK G1/2-IG G1/2-AG V10.01.03.00207フレキシブルな真空パッド装着で、傾斜面に適応
| スレッドG1 | G1/2"-F |
| スレッドG2 | G1/2-M |
| 作動温度 | 0 ～ 70 °C |
| 取付部品のデザイン | 強化 |
VS-MONT 76.5x19 VSi FXP-FMP10.01.38.02485真空スイッチ
| グリッパーの長さ L | 76.5 (mm) |
| 幅B | 19 (mm) |
| スペシャル製品仕様 | 直立取付け可能 |
| 製品仕様：グリッパー | 真空圧力スイッチ VSi |
| 測定範囲 [bar］ | bar |
| と | 真空・圧力スイッチ |
| 構築用 | 真空エリアグリッパーシステム FXP-FMP |
