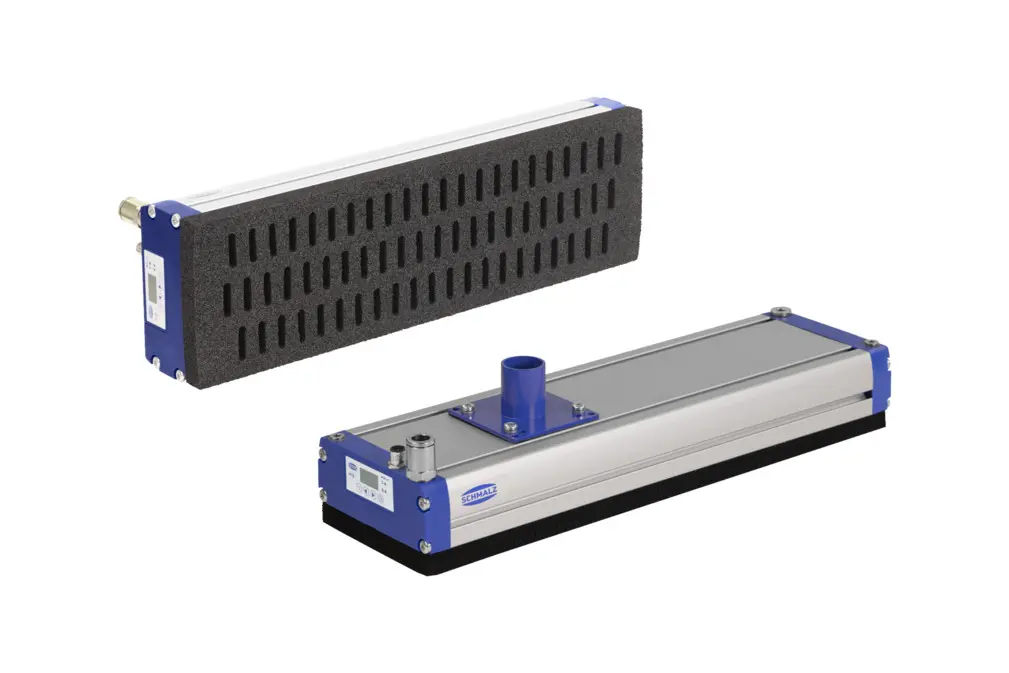

真空エリアグリッパーシステム FA-X / FA-M
最小限の消費で最大限の効率 - 持続可能なプロセスと多用途な材質搬送のために最適化されています
パレタイジング、デパレタイジング、委任、分類など、様々なプロセスをたった1台のグリッパーで自動化できます。様々な寸法の幅広い品物を確実に把持します。段ボール箱、木材、薄鋼板版（ドライ）、プラスチック板など、異なる材質のワークも、切り込みの有無にかかわらず、正確に搬送できます。その結果、幅広いアプリケーションに対応する最大限の柔軟性、統合の容易さ、効率的な導入が実現します。
低エネルギー消費
アプリケーションによっては、エジェクタノズルバンクを個別に切り替えられるため、エネルギー消費が最大80%削減され、コスト削減につながります
メンテナンスが容易
アクセスしやすいエジェクタとクイックチェンジ式粘着フィルム付きスポンジシール材により、メンテナンスとダウンタイムを最小限に抑えます
迅速な設置
電力/電源と圧縮エア用のセンター・メディア・インターフェースにより、設置の手間を軽減（複数のエジェクタが統合されている場合も同様）
最適化されたユーザー経験
統合された大型LED表示により、重要なシステム情報を受信
柔軟性/容易性グリッパーアタッチメント
コンパクトな実現により、グリッパーはロボットやガントリーに全長にわたって直接取付けられ、貴重なスペースを節約できます
デザイン
デザイン
- アルミ製ベースプロファイル(1) センサー用サイドT-スロットおよび分離用エア供給内蔵
- 真空ブースター(2)による真空到達の迅速化；バルブフィルム(3)によるバルブの種類とサイズのクイックチェンジ式
- 吸着面：吸着機能付き吸着パッド(4)、または粘着フィルム付きスポンジシール材(5)
- 任意内蔵スライドイン真空バルブ (6) による高速真空到達と高真空圧タイプ
- 機能統合(7)付きエンドカバー：圧縮エア接続口、真空ゲージ、真空スイッチ、電磁弁付きは任意
発注データ
発注データ
商品コード
部品番号と同様に、製品コードはシュマルツの製品構成を一意に識別するために使用されます。製品コードは、製品ラベルまたは見積書や注文書に記載されています。製品についてご質問がある場合、またはコンフィギュレーションの再注文が必要な場合は、このキーをご用意ください。シュマルツにお問い合わせの際は、このキーをご用意ください。
FA-Xi
SW
442 x 130
ABC00111D
ネーミング
| タイプ | 種類 | 種類 |
|---|---|---|
| FA-Xb | エジェクタ内蔵エリアグリッパーシステム FA-Xb | コストパフォーマンスに優れた基本種類 |
| FA-Mb | 真空発生器外付け型エリアグリッパーシステム FA-Mc | |
| FA-Xc | エジェクタ一体型エリアグリッパーシステム FA-Xc | 真空オン/オフおよび真空破壊オン/オフ用の空圧バルブがグリッパープロファイルに統合されたコンパクトな種類です |
| FA-Mc | 真空発生器外付け型エリアグリッパーシステム FA-Mc | 真空オン/オフとブローオフオン/オフ用の真空バルブがグリッパープロファイルに統合されたコンパクトな種類 |
| FA-Xi | エジェクタ内蔵エリアグリッパーシステム FA-Xi | LEDディスプレイ付き、オプション仕様（エネルギーセービング機能、多機能デジタル化工具、サービス情報など） |
| FA-Mi | 真空発生器外付け型エリアグリッパーシステム FA-Mi |
落下防止弁
| タイプ | 種類 | 種類 |
|---|---|---|
| SVK | 落下防止弁 | 吸引パッドがワークによって占有されていないときに完全に閉じます。これにより、特に高吸込量（通気性のあるワーク向け）と高真空圧タイプが可能になります。表面の粗いワークや空気を通しやすいワークの搬送に特に適しています |
| SW | スロットルバルブ | 頑丈で費用効果が高く、オーバーヘッドアプリケーションや45°以上のグリッパー傾斜に適しています |
寸法
| タイプ | グリッパーの長さ×幅(mm) |
|---|---|
| FA-X：Lmin x Wmin ...Lmax x Wmax | 352 mm x 130 mm ...1468 mm x 260 mm |
| FA-M: Lmin x Wmin ...Lmax x Wmax | 226 mm x 130 mm...1972 mm x 260 mm |
設定タイプ
| タイプ | 種類 |
|---|---|
| ABC00111D | 構成内容識別コード |
ご注文情報
当社の標準品をオンラインで便利にご注文いただけます。
カスタマイズされたグリッパーについては、オンラインお問い合わせフォームから要件を送信してください。
