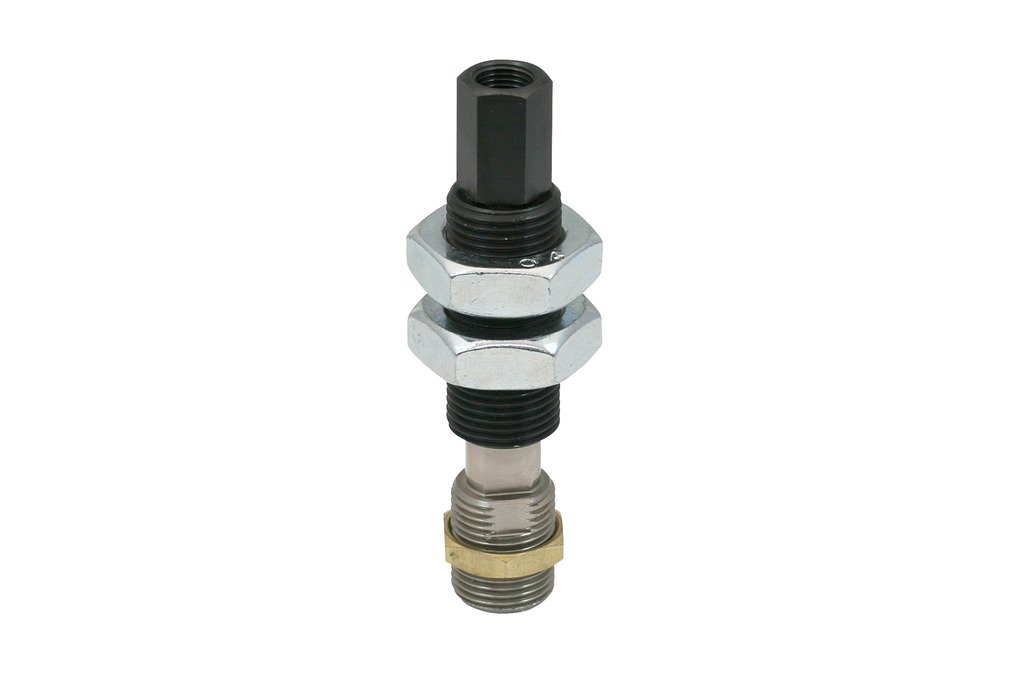

FSTI G3/8-AG G1/8-IG 10 VG
製品コード: 10.01.02.00861
ダンピングスプリング内蔵で、高さ補正可能なスプリングプランジャー
| 真空パッド接続 | G3/8-M |
| 製品ファミリー | FSTI |
| スプリングストロークZ | 10 (mm) |
| 取付部品のデザイン | 回転防止仕様 |
| 締め付けトルク（最大） | 40 (Nm) |
デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| G1 | G1/8"-F |
| G2 | G3/8-M |
| G3 | M18x1.5-M |
| H | 82.5 mm |
| H2 | 22.5 mm |
| LG1 | 12 mm |
| LG2 | 9 mm |
| LG3 | 41 mm |
| SW1 | 27 mm |
| SW2 | 13 mm |
| SW3 | 19 mm |
| Z（ストローク） | 10 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| バネ定数 | 0.1 N/mm |
| スプリング・プレテンション | 7.08 N |
| バネ力センター | 7.57 N |
| 垂直方向荷重 | 1,000 N |
| 水平方向荷重 | 500 N |
| 締め付けトルク（最大） | 40 Nm |
| 質量 | 150 g |
| 作動温度 | 0 ～ 80 °C |
| 製品ファミリー | FSTI |
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
ドキュメント
ドキュメント
アクセサリ
HTR-FST A3 FSTI10.01.03.06136スプリングプランジャーの連続調整用ホルダー
| クロスビーム接続 | ボールヘッド 28.5 mm |
| スレッドG1 | M18x1.5-IG |
| 構築用 | スプリングプランジャー |
RED-STK G1/2-AG G3/8-IG MS-V10.08.04.00096ジョイント
| スレッドG1 | G1/2"-M |
| スレッドG2 | G3/8-F |
| 材質 | 真鍮 |
| 表面 | ニッケルメッキ |
| グリッパーの長さ L | 6 (mm) |
ST G1/8-AG 4 MS-ROH10.08.03.00153ホースニップル
| スレッドG1 | G1/8"-M |
| ホース径（推奨） d | 4 (mm) |
| 材質 | 真鍮 |
| 表面 | 生 |
| グリッパーの長さ L | 4 (mm) |
| 呼び径 dn | 2.5 (mm) |
ST G1/8-AG 6 MS-V10.08.03.00154タケノコニップル
| スレッドG1 | G1/8"-M |
| ホース径（推奨） d | 6 (mm) |
| 材質 | 真鍮 |
| 表面 | ニッケルメッキ |
| グリッパーの長さ L | 5 (mm) |
| 呼び径 dn | 4.4 (mm) |
ST G1/8-AG 9 MS-V10.08.03.00155タケノコニップル
| スレッドG1 | G1/8"-M |
| ホース径（推奨） d | 9 (mm) |
| 材質 | 真鍮 |
| 表面 | ニッケルメッキ |
| グリッパーの長さ L | 5 (mm) |
| 呼び径 dn | 4 (mm) |
STV-GE G1/8-AG 410.08.02.00202ワンタッチホースコネクタ、ストレート
| スレッドG1 | G1/8"-M |
| ホース径 | 4 (mm) |
| 材質 | 真鍮 |
| 作動温度 | -20 ～ 80 °C |
| 外径D | 7.9 (mm) |
| グリッパーの長さ L | 13.7 (mm) |
STV-GE G1/8-AG 610.08.02.00204ワンタッチホースコネクタ、ストレート
| スレッドG1 | G1/8"-M |
| ホース径 | 6 (mm) |
| 材質 | 真鍮 |
| 作動温度 | -20 ～ 80 °C |
| 外径D | 11.4 (mm) |
| グリッパーの長さ L | 16.4 (mm) |
STV-GE G1/8-AG 6 HT10.08.02.00389ワンタッチホースコネクタ、ストレート
| スレッドG1 | G1/8"-M |
| ホース径 | 6 (mm) |
| 材質 | 真鍮 |
| 作動温度 | -20 ～ 120 °C |
| 外径D | 11.6 (mm) |
| グリッパーの長さ L | 19 (mm) |
STV-GE G1/8-AG 810.08.02.00206ワンタッチホースコネクタ、ストレート
| スレッドG1 | G1/8"-M |
| ホース径 | 8 (mm) |
| 材質 | 真鍮 |
| 作動温度 | °C |
| 外径D | 14 (mm) |
| グリッパーの長さ L | 20.7 (mm) |
STV-W G1/8-AG 410.08.02.00156ワンタッチホースコネクタ
| スレッドG1 | G1/8"-M |
| ホース径 | 4 (mm) |
| 材質 | ニッケルめっき |
| 作動温度 | -20 ～ 80 °C |
| グリッパーの長さ L | 16.4 (mm) |
STV-W G1/8-AG 610.08.02.00158ワンタッチホースコネクタ
| スレッドG1 | G1/8"-M |
| ホース径 | 6 (mm) |
| 材質 | ニッケルめっき |
| 作動温度 | -20 ～ 80 °C |
| グリッパーの長さ L | 20.1 (mm) |
STV-W G1/8-AG 6 HT10.08.02.00391ワンタッチホースコネクタ
| スレッドG1 | G1/8"-M |
| ホース径 | 6 (mm) |
| 材質 | 真鍮 |
| 作動温度 | -20 ～ 120 °C |
| グリッパーの長さ L | 22.5 (mm) |
STV-W G1/8-AG 810.08.02.00160ワンタッチホースコネクタ
| スレッドG1 | G1/8"-M |
| ホース径 | 8 (mm) |
| 材質 | ニッケルめっき |
| 作動温度 | -20 ～ 80 °C |
| グリッパーの長さ L | 24 (mm) |
STV-WF G1/8-AG 1010.08.02.00257ワンタッチホースコネクタ
| スレッドG1 | G1/8"-M |
| ホース径 | 10 (mm) |
| 材質 | ニッケルめっき |
| 作動温度 | -10 ～ 70 °C |
| グリッパーの長さ L | 25.2 (mm) |
STV-WF G1/8-AG 410.08.02.00166ワンタッチホースコネクタ
| スレッドG1 | G1/8"-M |
| ホース径 | 4 (mm) |
| 材質 | ニッケルめっき |
| 作動温度 | -10 ～ 70 °C |
| グリッパーの長さ L | 17.4 (mm) |
STV-WF G1/8-AG 610.08.02.00168ワンタッチホースコネクタ
| スレッドG1 | G1/8"-M |
| ホース径 | 6 (mm) |
| 材質 | ニッケルめっき |
| 作動温度 | -10 ～ 70 °C |
| グリッパーの長さ L | 21.4 (mm) |
STV-WF G1/8-AG 810.08.02.00170ワンタッチホースコネクタ
| スレッドG1 | G1/8"-M |
| ホース径 | 8 (mm) |
| 材質 | ニッケルめっき |
| 作動温度 | -10 ～ 70 °C |
| グリッパーの長さ L | 23.4 (mm) |
