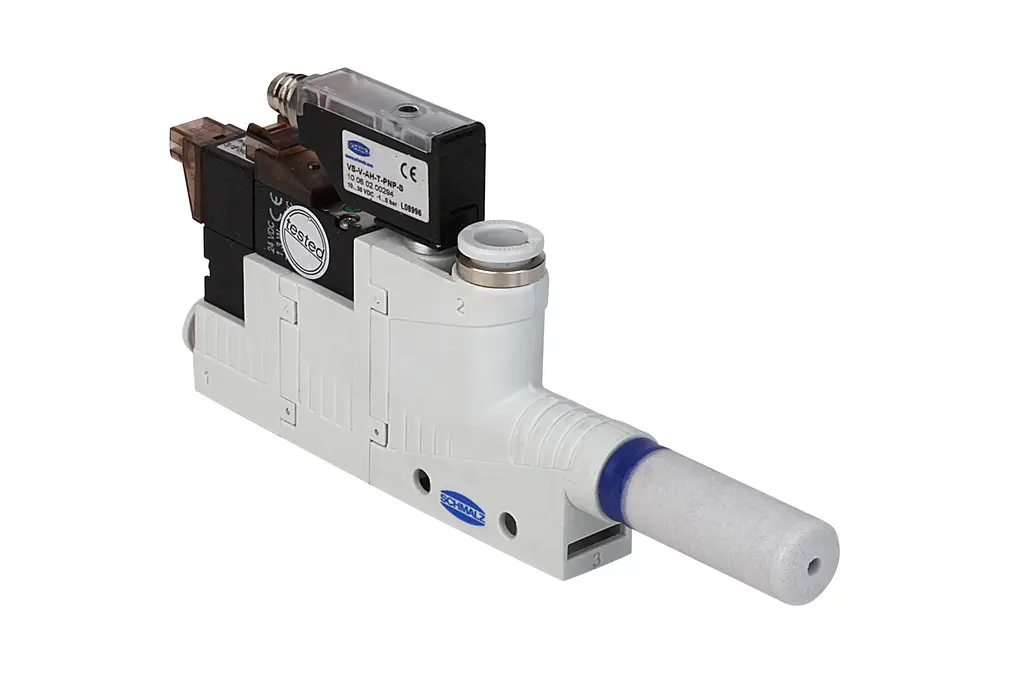

SBP-C 15 S02 NO A VS-T
製品コード: 10.02.01.00994
特に軽量化されたコンパクトエジェクタ
| ノズル径 | 1.5 (mm) |
| 到達真空圧 | 85 (%) |
| 接続 | 接続ホース径：(圧縮エア側)外径 Φ6 mm、（真空エア側）外径 Φ8 mm |
| 最適作動圧 | 5 (bar) |
| 吸込量（最大） | 71 (l/min) |
| エア消費量吸引 | 118 (l/min) |
| 電磁弁 | ノーマルオープン |
| デザインコンパクトエジェクタ | 真空破壊機能 |
| エジェクタの製品仕様 | 電子真空スイッチ |

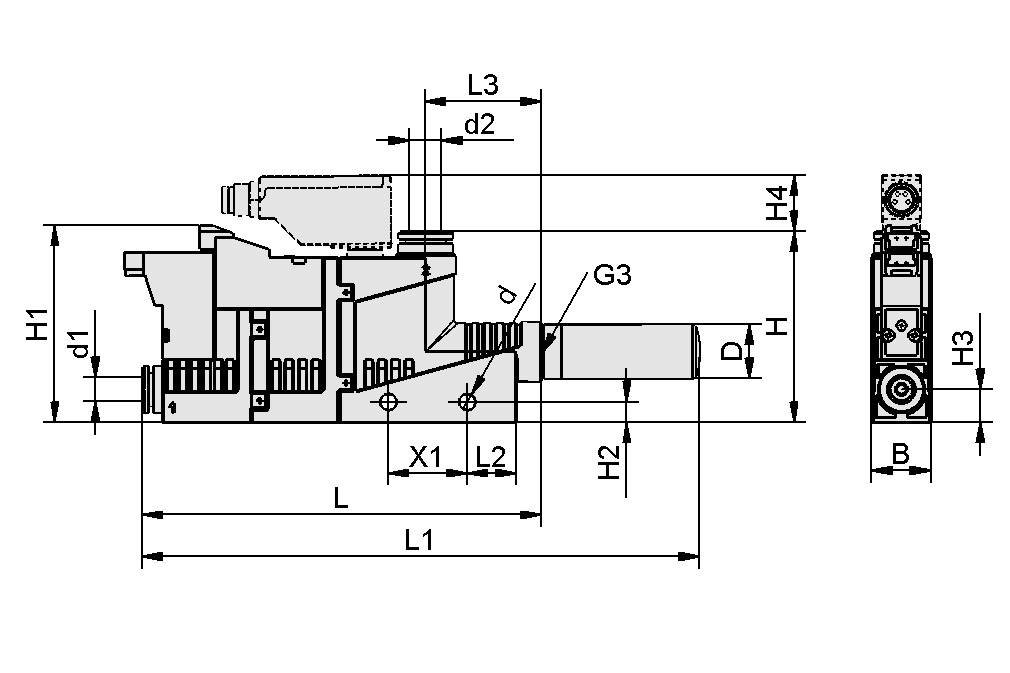

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| B | 15 mm |
| d | 4.2 mm |
| d1 | 6 mm |
| d2 | 8 mm |
| D | 13.5 mm |
| G3 | G1/8"-F |
| H | 49 mm |
| H1 | 50 mm |
| H2 | 5.2 mm |
| H3 | 8.5 mm |
| H4 | 14.2 mm |
| L | 101.5 mm |
| L1 | 141.5 mm |
| L2 | 19 mm |
| L3 | 29.5 mm |
| X1 | 20 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| ノズル径 | 1.5 mm |
| 到達真空圧 | 85 % |
| 吸込量（最大） | 4.3 m³/h |
| 吸込量（最大） | 71 l/min |
| エア消費量吸引 | 7.1 m³/h |
| エア消費量吸引 | 118 l/min |
| ノイズレベルフリー | 72 dB(A) |
| ノイズレベル吸引 | 65 dB(A) |
| 圧力範囲（作動圧） [bar］ | 3.0 ～ 6.0 bar |
| 最適作動圧 | 5 bar |
| 推奨圧縮エアホース内径 | 4 mm |
| 推奨ホース内径 真空 | 6 mm |
| 質量 | 140 g |
| 作動温度 | 0 ～ 50 ℃ |
| 圧力範囲（作動圧） [bar］ | 43.5 ～ 87.0 |
| 最適圧力 | 72.5 psi |
| 最大吸込量 | 2.51 cfm |
| エア消費量吸引 | 4.17 cfm |
| エア消費量真空破壊 | 1.06 cfm |
| 製品ファミリー | SBP-C |
パフォーマンスデータ
パフォーマンスデータ
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
ドキュメント
ドキュメント
スペアパーツ
VS-V-AH-T-PNP M8-4 S10.06.02.00294ティーチング機能の付いた２つのデジタル出力信号付き、真空・正圧スイッチ
| 測定範囲 [bar］ | -1,0 ... 0,0 bar |
| デザイン | 水平方向 |
| スイッチングポイント | 製品仕様 |
| 構築真空スイッチ | PNPスイッチング |
| 電気の接続 | プラグM8、4ピン |
| 表示 | LED |
| 保護タイプ IP | IP 40 |
| と | ヒステリシス固定 |
| 入出力 | 2デジタル |
アクセサリ
BEF-PL 110x44.5x3 SBP10.02.01.00511エジェクタ用クリップマウント
| グリッパーの長さ L | 110 (mm) |
| 幅B | 44.5 (mm) |
| 高さ H | 3 (mm) |
| 構築用 | 基本エジェクタ SBP |
VFT G1/4-IG 8010.07.01.00119透明なハウジングと、交換可能なフィルター付き真空パッドフィルター
| 接続 | G1/4-F |
| デザイン | ショートフィルターインサート |
| 定格吸込流量 | 110 (l/min) |
| 定格吸込流量 | 6.6 (m³/h) |
| フィルター付きポアサイズ | 80 (µm) |
