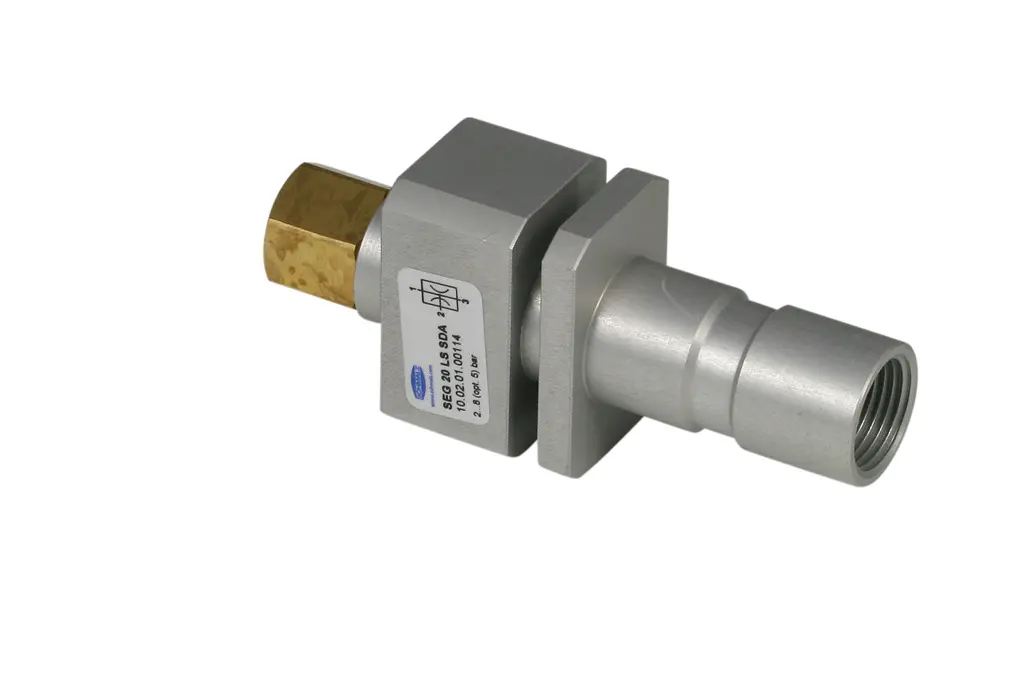

SEG 20 LS
製品コード: 10.02.01.00252
汎用的使用のためのベーシックエジェクタ
| ノズル径 | 2 (mm) |
| デザイン | 高吸込量タイプ |
| 吸込量（最大） | 170 (l/min) |
| エア消費量吸引 | 186 (l/min) |

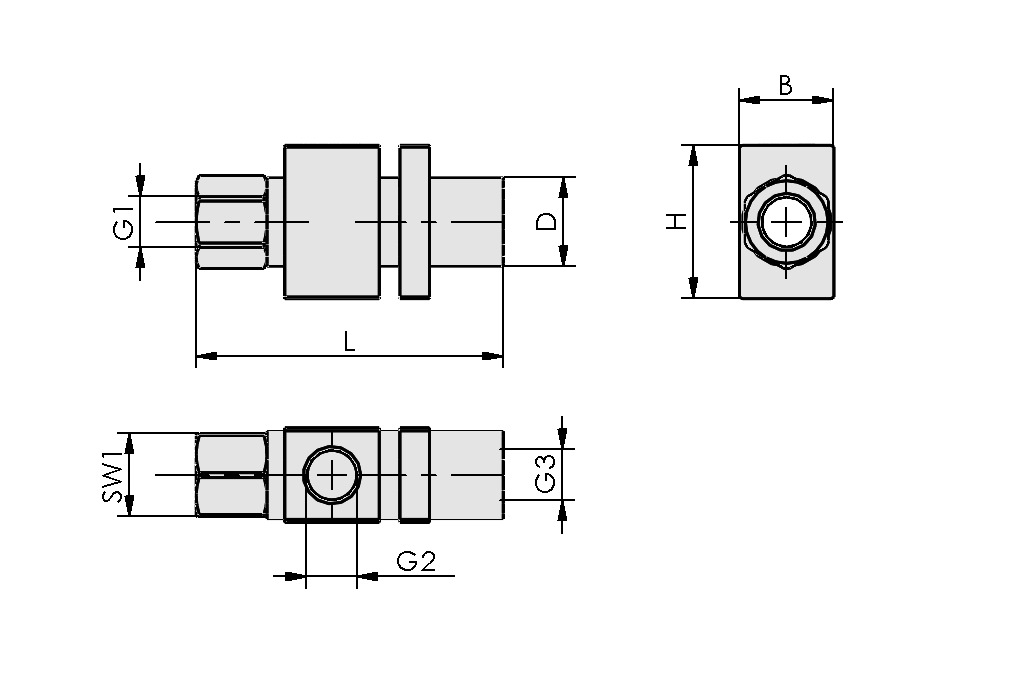

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| B | 26 mm |
| D | 20 mm |
| G1 | G1/4"-F |
| G2 | G1/4-IG |
| G3 | G3/8"-F |
| H | 38 mm |
| L | 90 mm |
| SW1 | 17 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| ノズル径 | 2 mm |
| 到達真空圧 | 55 % |
| 吸込量（最大） | 170 l/min |
| 吸込量（最大） | 10.2 m³/h |
| 最大吸込量 | 6 cfm |
| エア消費量吸引 | 186 l/min |
| エア消費量吸引 | 11.2 m³/h |
| エア消費量吸引 | 6.57 cfm |
| 圧力範囲（作動圧） [bar］ | 3.0 ～ 6.0 bar |
| 圧力範囲（作動圧） [bar］ | 43.5 ～ 87.0 |
| 最適作動圧 | 5 bar |
| 最適圧力 | 72.5 psi |
| 推奨圧縮エアホース内径 | 4 mm |
| 推奨ホース内径 真空 | 9 mm |
| 作動温度 | -10 ～ 80 °C |
| 質量 | 118 g |
| 製品ファミリー | SEG |
パフォーマンスデータ
パフォーマンスデータ
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
