この項目は段階的に廃止された。
残念ながら、ご希望の商品はご注文いただけません。しかし、代替品をご用意しております。ご不明な点がございましたら、お近くの担当者までお気軽にお問い合わせください。
代替製品へ
- 廃止品目
SCP 10 NC AS RD
製品コード: 10.02.02.00781

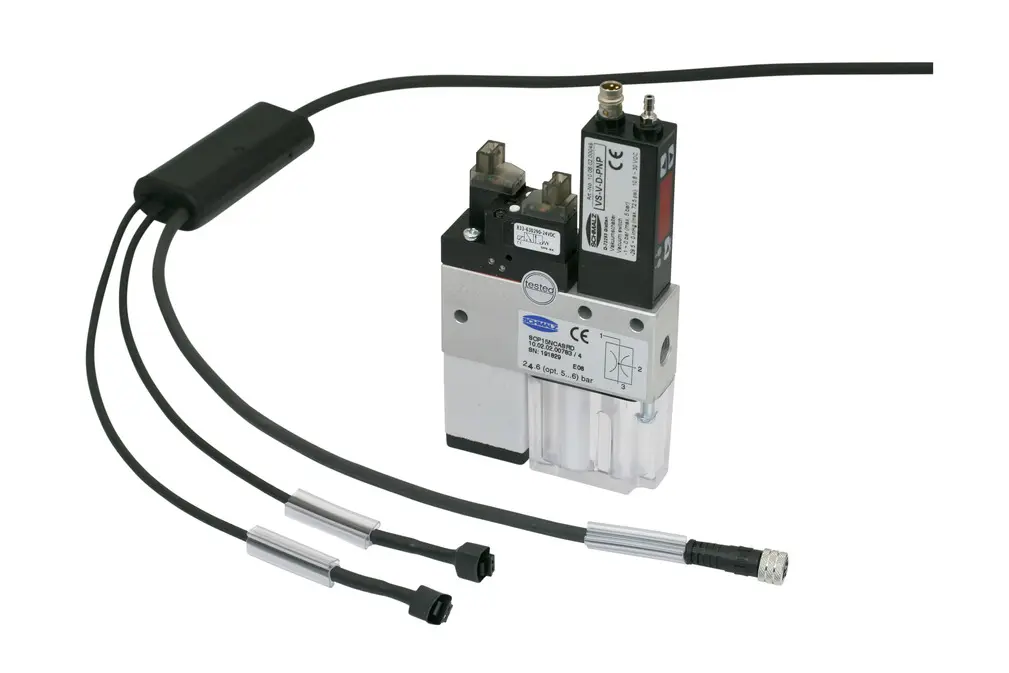

コンパクトエジェクタ
| ノズル径 | 1 (mm) |
| 吸込量（最大） | 37 (l/min) |
| エア消費量吸引 | 53 (l/min) |
| 圧力範囲（作動圧） [bar］ | bar |
| 電磁弁 | ノーマルクローズ |
| デザインコンパクトエジェクタ | 真空破壊システム付き |
| エジェクタの製品仕様 | デジタルエアセービング機能 |

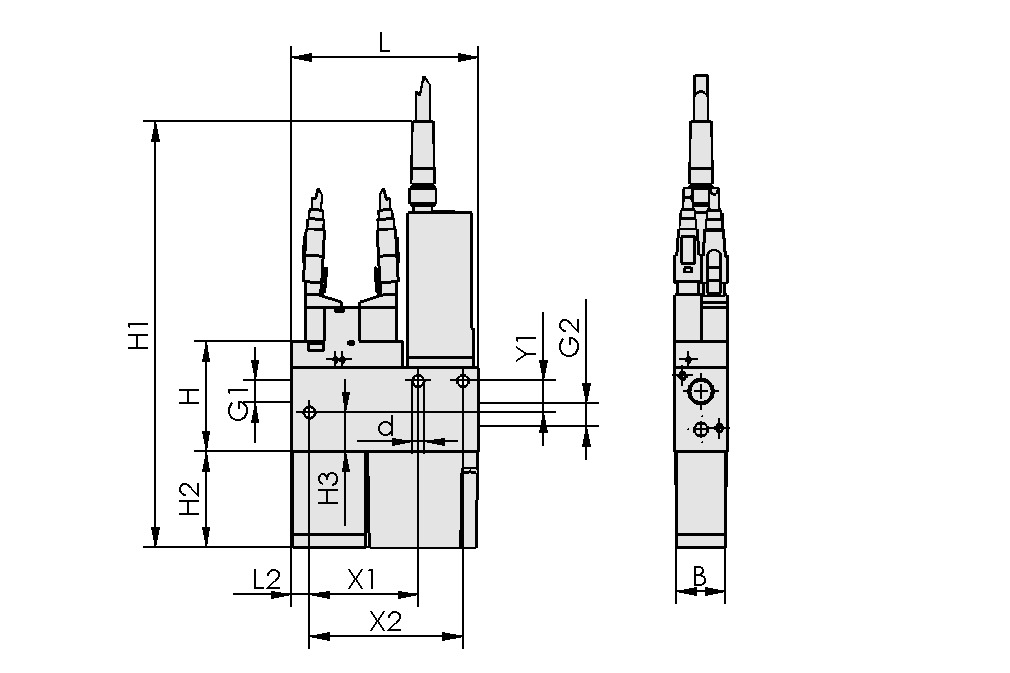

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| B | 20.2 mm |
| d | 4.5 mm |
| G1 | G1/8"-F |
| G2 | G1/8-IG |
| H | 42.2 mm |
| H1 | 205 mm |
| H2 | 36.5 mm |
| H3 | 15 mm |
| L | 71.5 mm |
| L2 | 7 mm |
| X1 | 41.5 mm |
| X2 | 58.5 mm |
| Y1 | 12 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| ノズル径 | 1 mm |
| 到達真空圧 | 85 % |
| 吸込量（最大） | 37 l/min |
| 電磁弁 | ノーマルクローズ |
| 最大吸込量 | 1.31 cfm |
| 製品ファミリー | SCP |
ドキュメント
ドキュメント
スペアパーツ
FILT-EINS 13x33 PE-POR SCP10.02.02.00655フィルターエレメント（丸型）
| 外径D | 12.5 (mm) |
| グリッパーの長さ L | 33 (mm) |
| フィルター付き材質 | ポリエチレン |
| 構築用 | コンパクトエジェクタ SCP |
SD 28x19x31.5 SCP10/1510.02.02.00653真空エジェクタ用サイレンサ
| グリッパーの長さ L | 28 (mm) |
| 幅B | 19 (mm) |
| 高さ H | 31.5 (mm) |
| 構築用 | コンパクトエジェクタ SCP |
