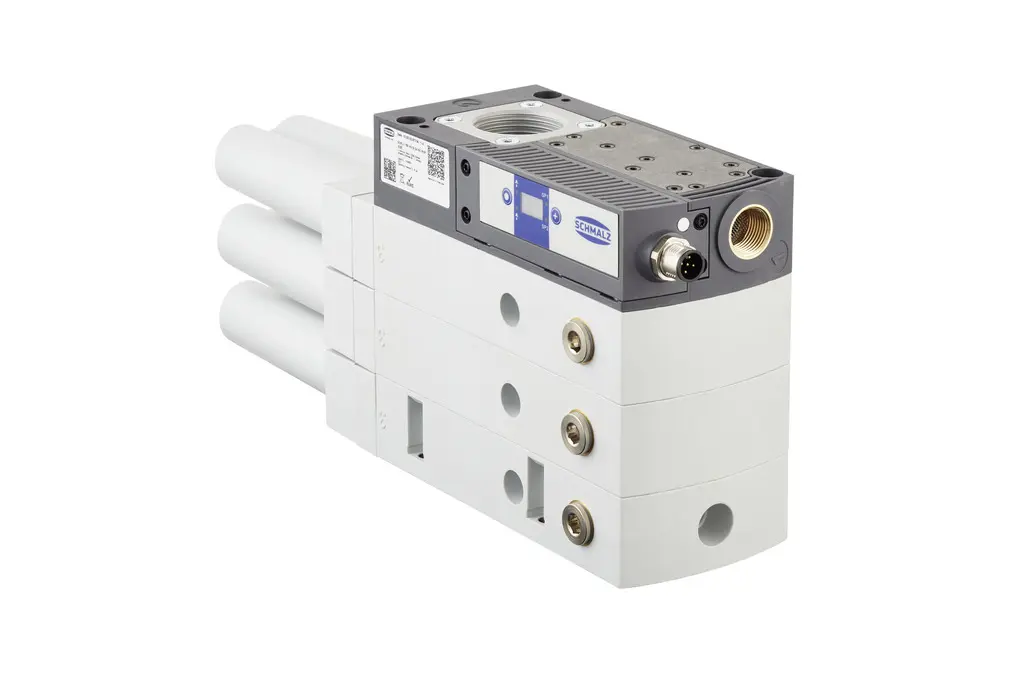

SCPLc 150 HV NPT SA NC PNP E2Q
製品コード: 10.02.02.07045
コンパクトエジェクタ
| サイズ | 150 |
| デザイン | 高真空圧タイプ |
| スレッドG1 | NPT3/8"-F |
| スレッドG2 | NPT1-F |
| デザインコンパクトエジェクタ | SA |
| 電磁弁 | ノーマルクローズ |
| 電気の接続 | プラグM12、5ピン |
| 構築真空スイッチ | PNPスイッチング |

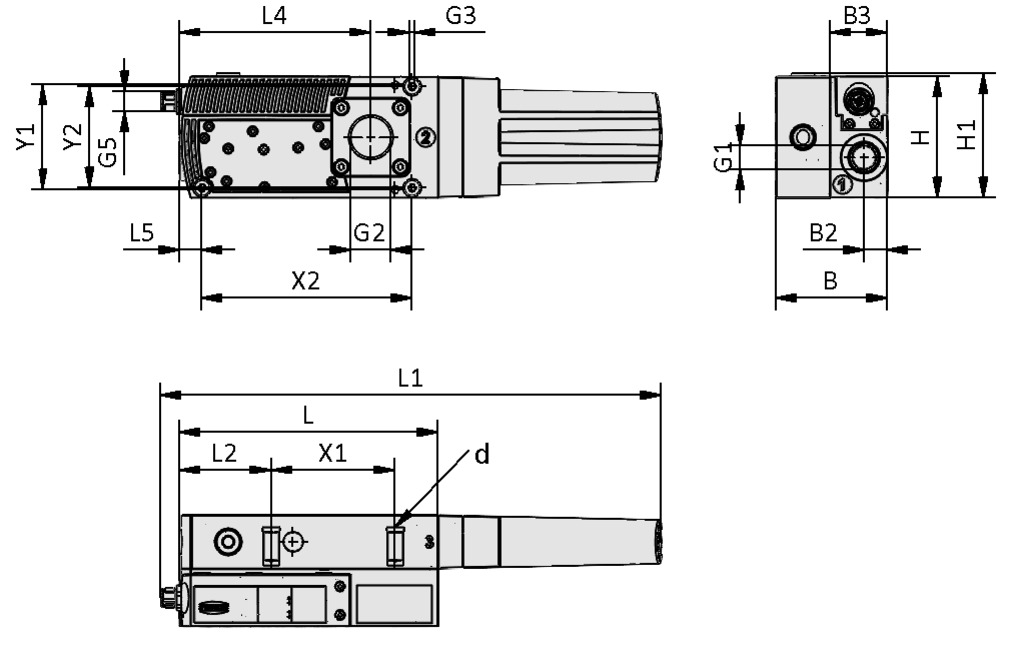

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| B | 129.6 mm |
| B2 | 13.8 mm |
| B3 | 34 mm |
| d | 5.5 mm |
| G1 | NPT3/8"-F |
| G2 | NPT1-F |
| G3 | M4-F |
| G5 | M12x1-M |
| H | 72 mm |
| H1 | 74 mm |
| L | 153.5 mm |
| L1 | 297 mm |
| L2 | 54.5 mm |
| L4 | 113.5 mm |
| L5 | 13.5 mm |
| X1 | 73.5 mm |
| X2 | 124.5 mm |
| Y1 | 62 mm |
| Y2 | 60 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| サイズ | 150 |
| 最大真空 | 900 mbar |
| 吸込量（最大） | 1,140 l/min |
| 吸込量（最大） | 68.4 m³/h |
| エア消費量吸引 | 545 l/min |
| エア消費量吸引 | 32.7 m³/h |
| 最大エア消費量 真空破壊 | 124 l/min |
| エア消費量真空破壊 | 7.4 m³/h |
| ノイズレベルフリー | 73 dB(A) |
| ノイズレベル吸引 | 66 dB(A) |
| 圧力範囲（作動圧） [bar］ | 3.0 ～ 6.0 bar |
| 最適作動圧 | 5.5 bar |
| 作動温度 | 0 ～ 55 °C |
| 質量 | 1,670 g |
| 保護タイプ IP | IP 54 |
パフォーマンスデータ
パフォーマンスデータ
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
E-Plan マクロ
E-Plan マクロ
ドキュメント
ドキュメント
スペアパーツ
- 効率的
SEP HV 3 16 2210.02.01.01397エジェクタ用真空カートリッジ
| デザイン | 高真空圧タイプ |
| ステージ本数 | 3 |
| ノズルサイズ | 1.6 mm |
| エジェクタ用真空カートリッジの穴径 | 22 (mm) |
| 到達真空圧 | 90 (%) |
| 圧力範囲（作動圧） [bar］ | 2.0 ～ 6.0 bar |
| 最適作動圧 | 4 (bar) |
| 吸込量（最大） | 308.8 (l/min) |
| エア消費量吸引 | 103 (l/min) |
DI-RA 112.5x34.8 NBR-55 SBPL/SCPL10.02.01.01541シーリング材
| 構築用 | SBPL/SCPL |
| グリッパーの長さ L | 112.5 (mm) |
| 幅B | 34.8 (mm) |
| 高さ H | 2.8 (mm) |
アクセサリ
ASK B-M12-5 5000 K-5P21.04.05.00080接続ケーブル
| 電気の接続 | M12メネジコネクタ、5ピン |
| ケーブルの長さ | 5000 (mm) |
| 接続 2 | ケーブル、5極 |
| 材質 ホース | PURケーブル |
ASK B-M12-5 1000 S-M12-521.04.05.00158電気接続ケーブル
| 圧力範囲（作動圧） [bar］ | bar |
| 電気の接続 | M12メネジコネクタ、5ピン |
| ケーブルの長さ | 1000 (mm) |
| 接続 2 | プラグM12、5極 |
| 材質 ホース | PURケーブル |
ASK B-M12-5 2000 S-M12-521.04.05.00211電気接続ケーブル
| 圧力範囲（作動圧） [bar］ | bar |
| 電気の接続 | M12メネジコネクタ、5ピン |
| ケーブルの長さ | 2000 (mm) |
| 接続 2 | プラグM12、5極 |
| 材質 ホース | PURケーブル |
