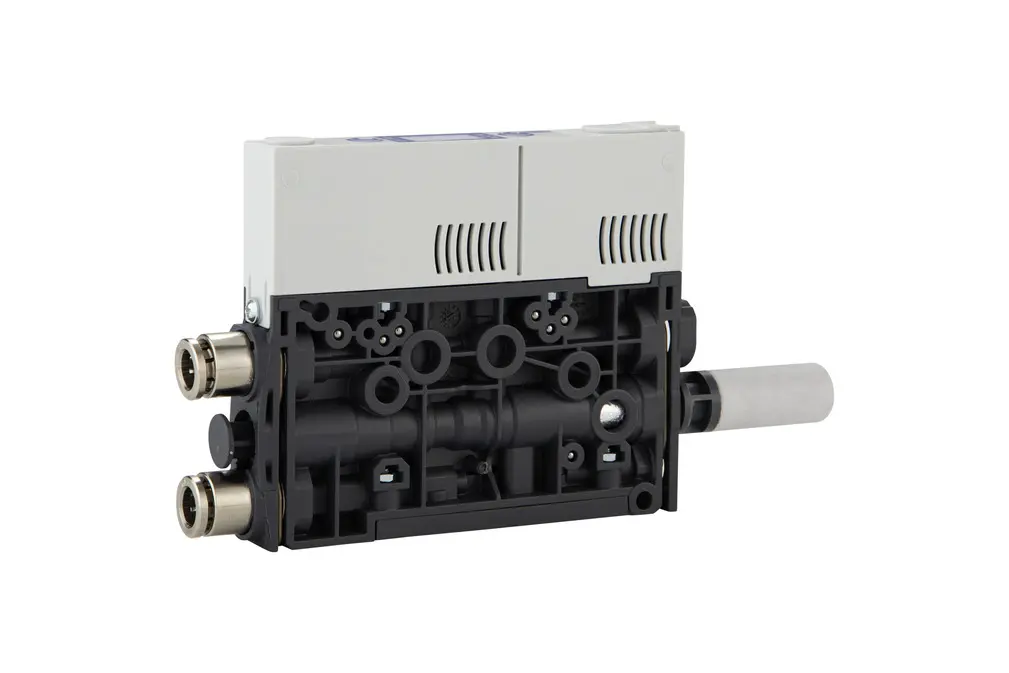

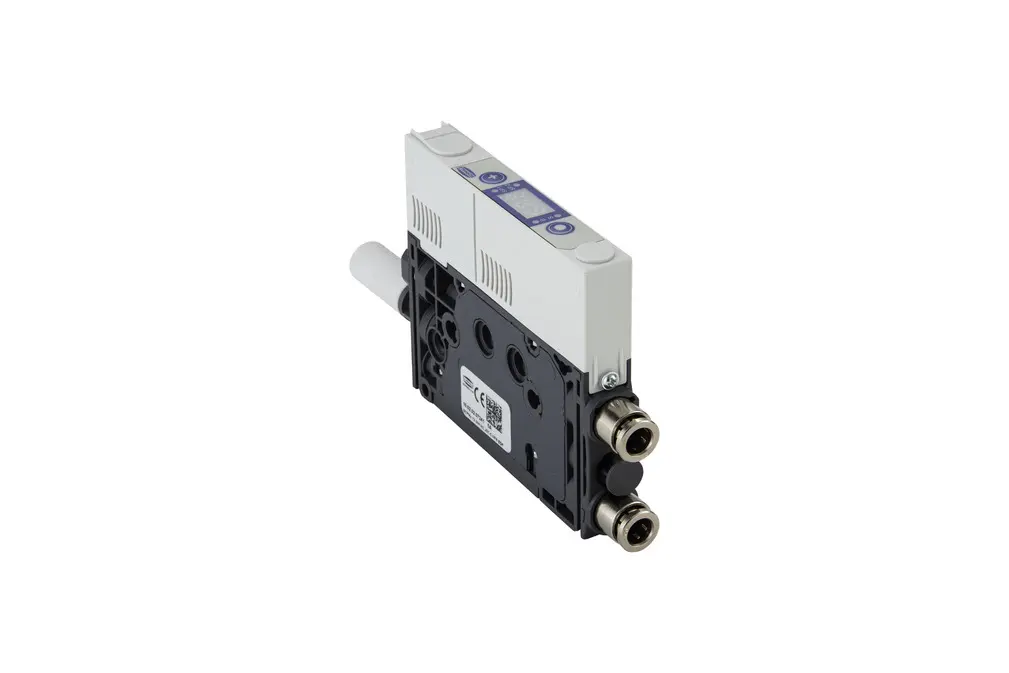

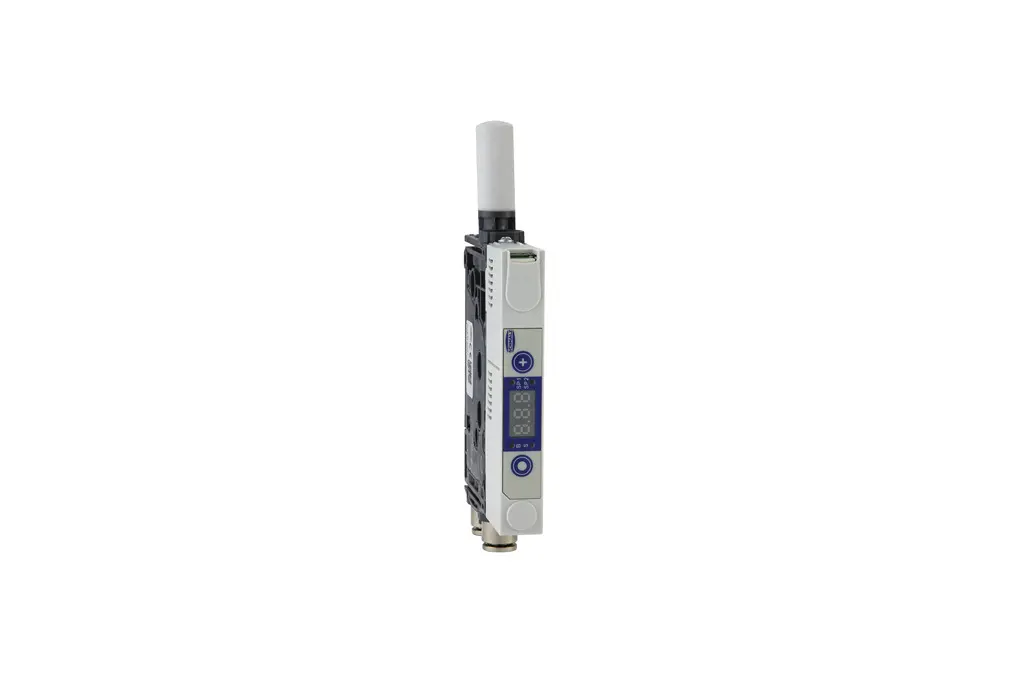

SCPMc 07 S01 NC JST-5 PNP BC0
製品コード: 10.02.02.07215
ミニコンパクトエジェクタ、エアーセーブ機能付き 製品仕様とディスプレイ付き
| ノズルサイズ | 0.7 mm |
| 接続 | |
| 吸込量（最大） | 15 (l/min) |
| エア消費量吸引 | 22 (l/min) |
| ノイズレベルフリー | 70 (dB(A)) |
| 圧力範囲（作動圧） [bar］ | |
| 最大真空 | 870 (mbar) |
| 電気の接続 | |
| 構築真空スイッチ | PNPスイッチング |
| 電磁弁 | ノーマルクローズ |
| 保護タイプ IP |

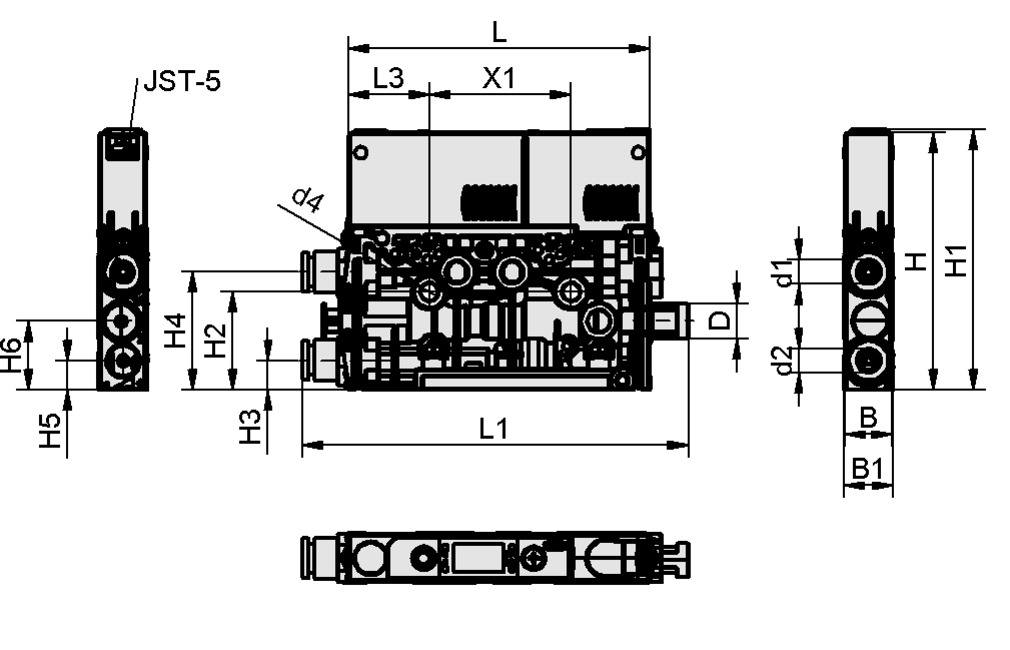

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| B | 12 mm |
| B1 | 12.5 mm |
| D | 9 mm |
| d1 | 4.2 mm |
| d2 | 4.2 mm |
| d4 | 4.3 mm |
| H | 65.3 mm |
| H1 | 66 mm |
| H2 | 24.95 mm |
| H3 | 7.5 mm |
| H4 | 30 mm |
| H5 | 7.5 mm |
| H6 | 17.5 mm |
| L | 76.5 mm |
| L1 | 95.3 mm |
| L3 | 20.5 mm |
| X1 | 36 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| ノズルサイズ | 0.7 mm |
| 構築真空スイッチ | PNPスイッチング |
| 電磁弁 | NC |
| 電気の接続 | JST-5 |
| 到達真空圧 | 87 % |
| 吸込量（最大） | 15 l/min |
| エア消費量吸引 | 22 l/min |
| 最大エア消費量 真空破壊 | 10 l/min |
| 最大真空 | 870 mbar |
| 最適作動圧 | 4 bar |
| 圧力範囲（作動圧） [bar］ | |
| 推奨圧縮エアホース内径 | 2 mm |
| 推奨ホース内径 真空 | 2 mm |
| 作動温度 | |
| 質量 | 84 g |
| 製品ファミリー | SCPMc |
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
ドキュメント
ドキュメント
アクセサリ
STV-GE M5-AG 410.08.02.00468ワンタッチホースコネクタ、ストレート
| スレッドG1 | M5-M |
| ホース径 | 4 (mm) |
| 材質 | 真鍮 |
| 作動温度 | °C |
| 外径D | 7.9 (mm) |
| グリッパーの長さ L | 15 (mm) |
STV-GE M7-AG 610.08.02.00469ワンタッチホースコネクタ、ストレート
| スレッドG1 | M7-M |
| ホース径 | 6 (mm) |
| 材質 | 真鍮 |
| 作動温度 | °C |
| 外径D | 9.9 (mm) |
| グリッパーの長さ L | 18.5 (mm) |
ADP-G M7-IG 10.8x7.9 SCPMi/c/b10.02.02.05522ねじアダプタ
| 外径D | 10.8 (mm) |
| スレッドG1 | M7-F |
| グリッパーの長さ L | 7.9 (mm) |
| 実現デザイン | SCPMi/c/b |
ADP-G M5-IG 10.5x8.6 SCPMi/c/b10.02.02.05643ねじアダプタ
| 外径D | 10.5 (mm) |
| スレッドG1 | M5-F |
| グリッパーの長さ L | 8.6 (mm) |
| 実現デザイン | SCPMi/c/b |
