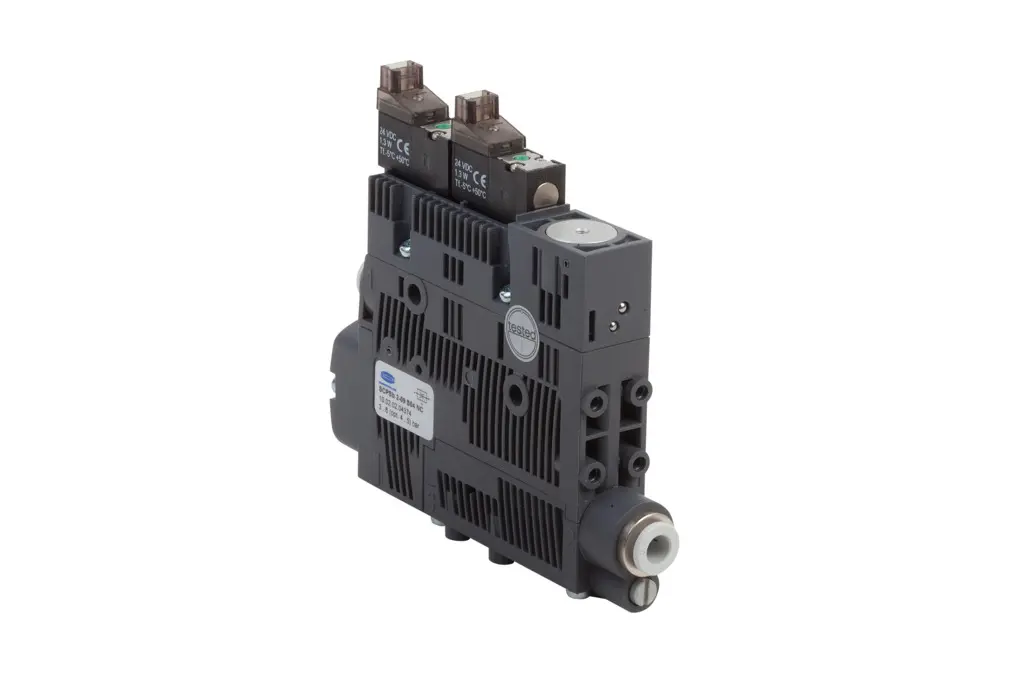

SCPSb 2-07 S04 NC
製品コード: 10.02.02.04372
コンパクトエジェクタ
| ノズルサイズ | 2-07 |
| 接続 | 接続ホース径：外径 Φ6 mm |
| 吸込量（最大） | 37 (l/min) |
| エア消費量吸引 | 22 (l/min) |
| 最大真空 | -850 (mbar) |
| 電磁弁 | ノーマルクローズ |

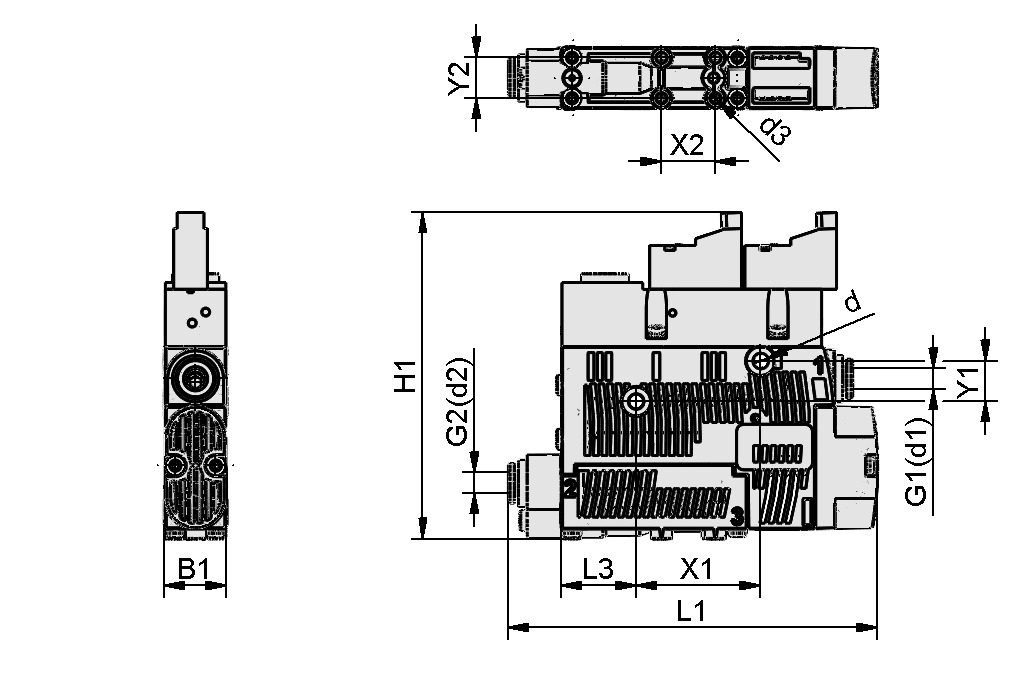

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| B1 | 18.6 mm |
| d | 4.4 mm |
| d1 | 6 mm |
| d2 | 6 mm |
| d3 | 2.6 mm |
| H1 | 97 mm |
| L1 | 109.5 mm |
| L3 | 22 mm |
| X1 | 36.9 mm |
| X2 | 16 mm |
| Y1 | 12 mm |
| Y2 | 12 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| ノズルサイズ | 2-07 |
| 到達真空圧 | 85 % |
| 吸込量（最大） | 37 l/min |
| 吸込量（最大） | 2.28 m³/h |
| 圧力範囲（作動圧） [bar］ | 3.0 ～ 6.0 bar |
| 最適作動圧 | 4.5 bar |
| 保護タイプ IP | IP 40(プラグ装着時) |
| 質量 | 0.17 kg |
| 電磁弁 | ノーマルクローズ |
| 製品ファミリー | SCPSb |
パフォーマンスデータ
パフォーマンスデータ
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
E-Plan マクロ
E-Plan マクロ
ドキュメント
ドキュメント
アクセサリ
ABL-SET SCPS zweistufig10.02.02.04667エア排気口接続セット
| 構築用 | コンパクトエジェクタ SCPS/SCPSi |
| サイズ | zweistufig |
| グリッパーの長さ L | 14 (mm) |
| 幅B | 18 (mm) |
| 質量 | 16.3 (g) |
HUT-SN-KL 75x18x9 SCPS10.02.02.04149DINレール取付クリップ
| グリッパーの長さ L | 75 (mm) |
| 幅B | 18 (mm) |
| 高さ H | 9 (mm) |
| 構築用 | コンパクトエジェクタ SCPS/SCPSi |
| 種類 | EN 50022 |
VFI CN6/4 5010.07.01.00241交換可能なフィルターカートリッジ付きバキュームフィルター
| 接続 | 接続ホース径：外径 Φ6 mm、固定用キャップ付き |
| フィルター付きポアサイズ | 50 (µm) |
VFI CN8/6 5010.07.01.00245交換可能なフィルターカートリッジ付きバキュームフィルター
| 接続 | 接続ホース径：外径 Φ8 mm、固定用キャップ付き |
| フィルター付きポアサイズ | 50 (µm) |
VFT G1/8-IG 8010.07.01.00116透明なハウジングと、交換可能なフィルター付き真空パッドフィルター
| 接続 | G1/8-F |
| デザイン | ショートフィルターインサート |
| 定格吸込流量 | 45 (l/min) |
| 定格吸込流量 | 2.7 (m³/h) |
| フィルター付きポアサイズ | 80 (µm) |
