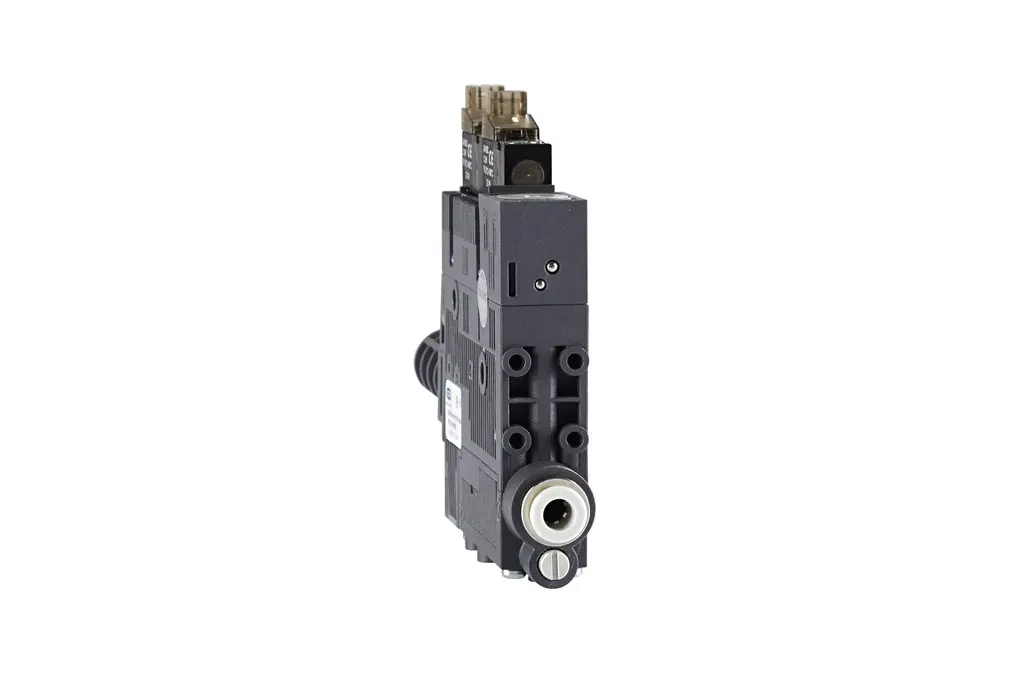

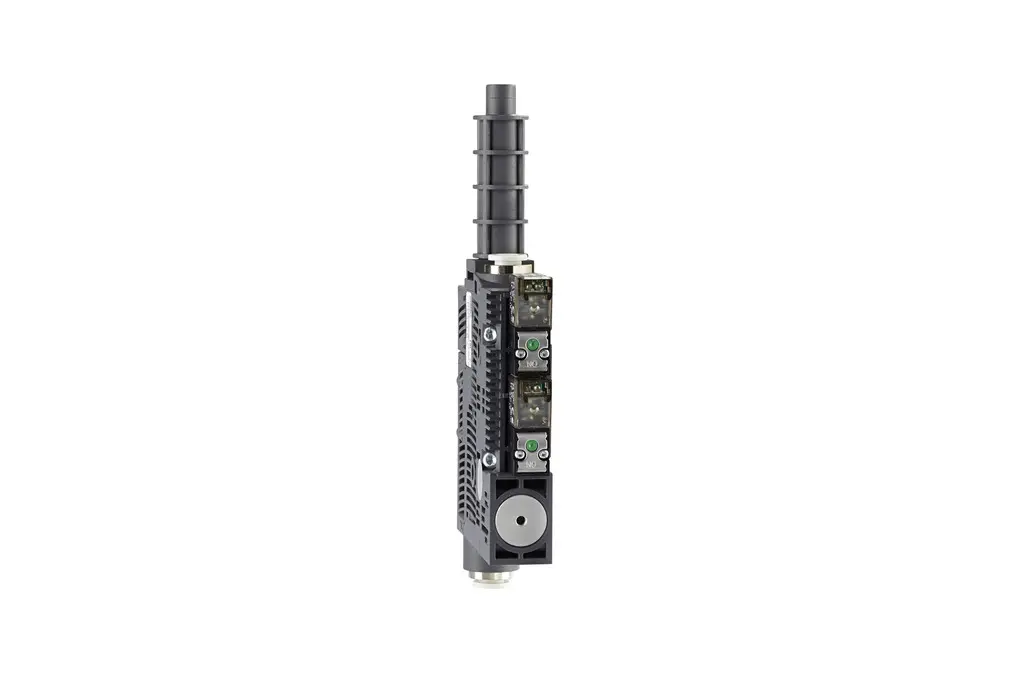

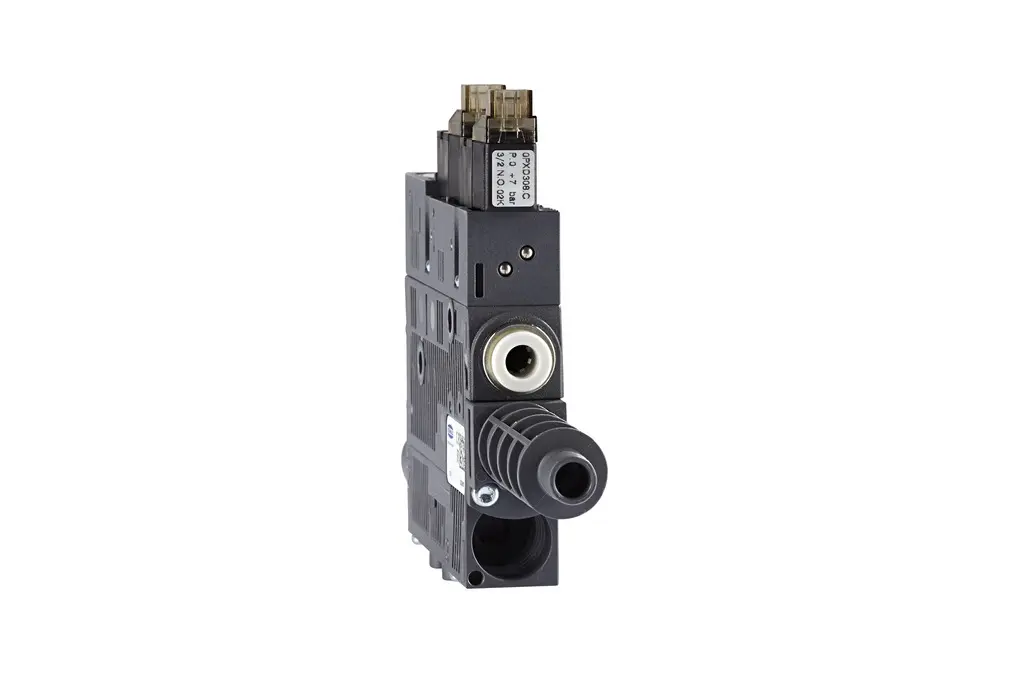

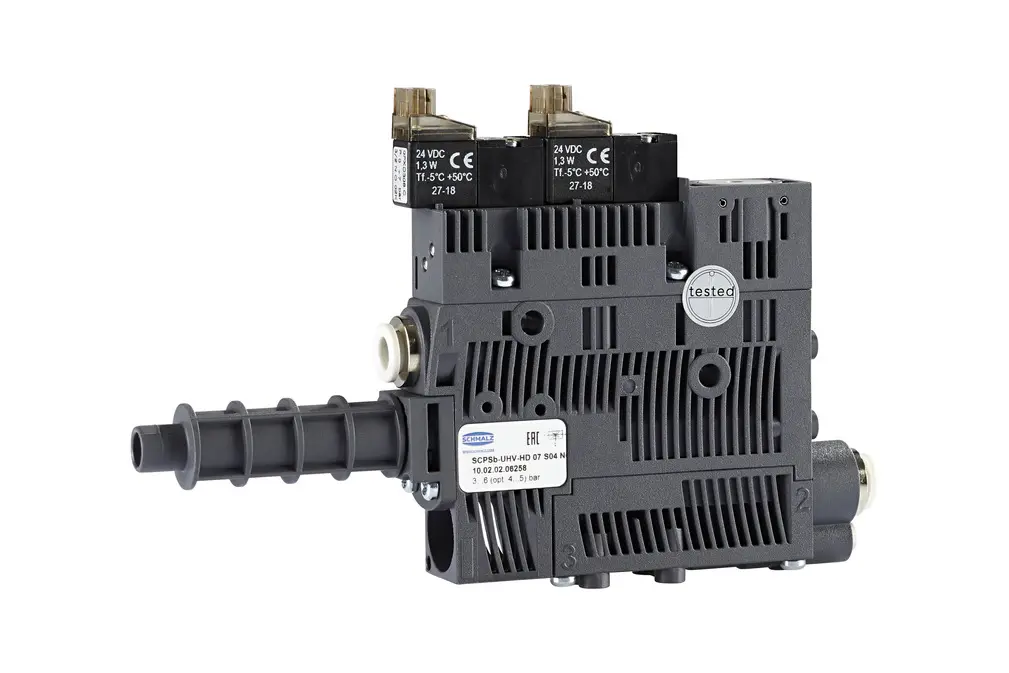

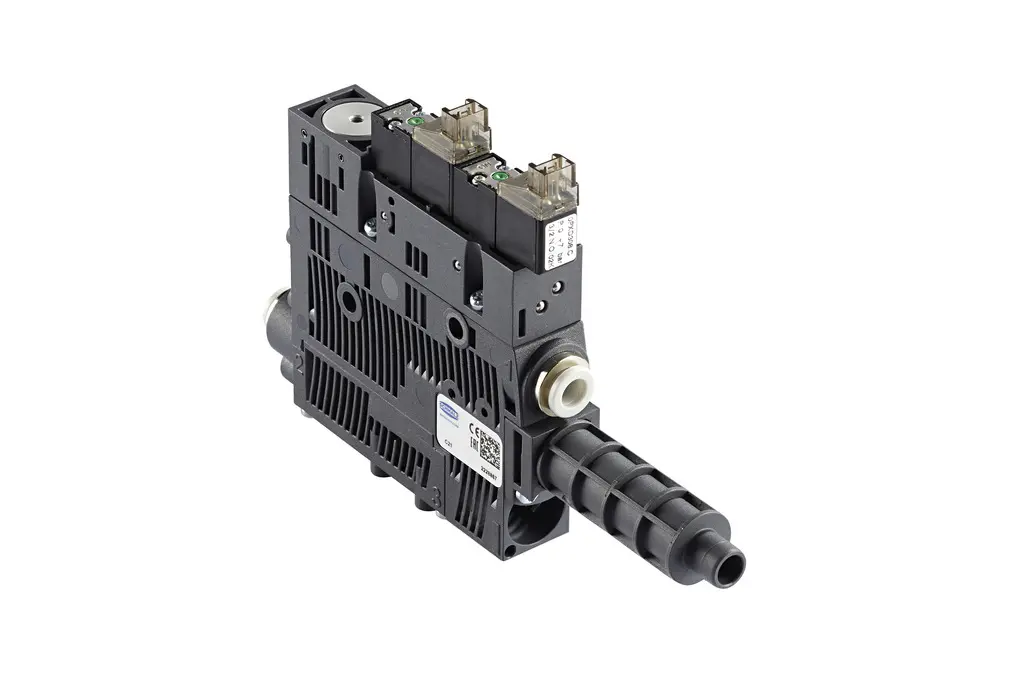

SCPSb-UHV-HD 07 S04 NC
製品コード: 10.02.02.06258
高真空のための特殊なノズル技術を備えたコンパクトエジェクタ
| デザインコンパクトエジェクタ | HD |
| ノズル径 | 7 (mm) |
| 接続 | 接続ホース径：外径 Φ6 mm |
| 吸込量（最大） | 13 (l/min) |
| エア消費量吸引 | 17.2 (l/min) |
| ノイズレベルフリー | 62 (dB(A)) |
| 圧力範囲（作動圧） [bar］ | 3.0 ～ 6.0 bar |
| 最大真空 | -910 (mbar) |
| 電磁弁 | ノーマルクローズ |
| 保護タイプ IP | IP 40(プラグ装着時) |

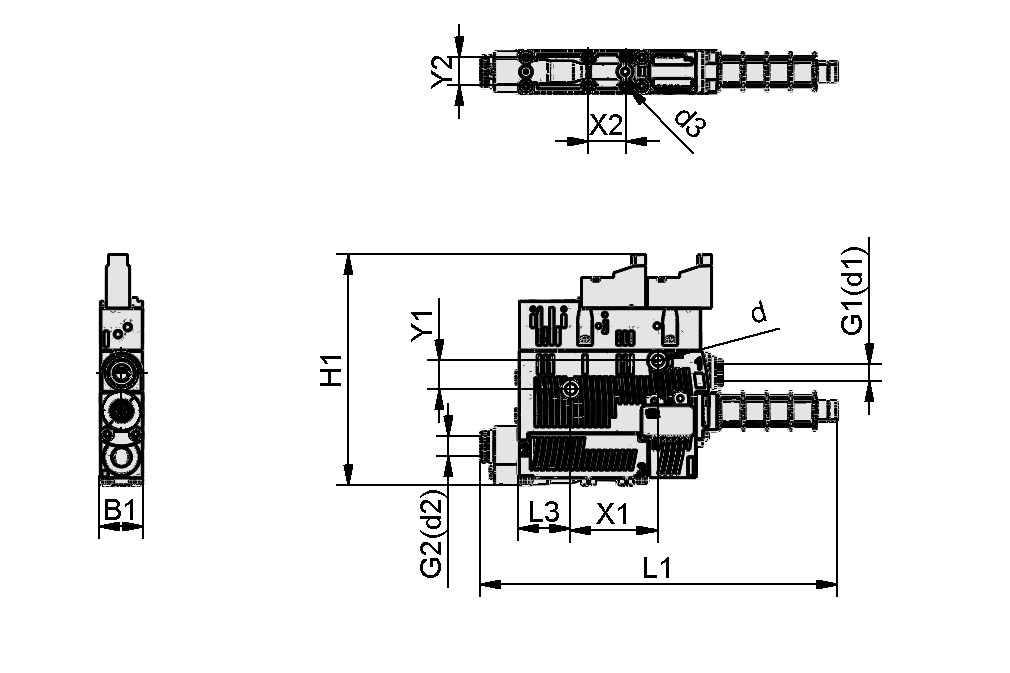

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| B | 18 mm |
| B1 | 18.6 mm |
| D | 16.5 mm |
| d | 4.4 mm |
| D2 | 9 mm |
| d3 | 2.6 mm |
| H | 78 mm |
| H2 | 40.8 mm |
| H3 | 47.5 mm |
| H4 | 16.5 mm |
| H5 | 5.5 mm |
| H6 | 31.5 mm |
| L | 135 mm |
| L1 | 151 mm |
| L2 | 81.6 mm |
| L3 | 22 mm |
| L4 | 31 mm |
| X1 | 36.9 mm |
| X2 | 16 mm |
| Y1 | 12 mm |
| Y2 | 12 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| ノズルサイズ | 07 |
| 到達真空圧 | 91 % |
| 吸込量（最大） | 13 l/min |
| 吸込量（最大） | 0.8 m³/h |
| エア消費量吸引 | 17.2 l/min |
| エア消費量吸引 | 1 m³/h |
| エア消費量真空破壊 | 7.1 m³/h |
| ノイズレベルフリー | 62 dB(A) |
| ノイズレベル吸引 | 64 dB(A) |
| 圧力範囲（作動圧） [bar］ | 3.0 ～ 6.0 bar |
| 接続 | S04 |
| 電磁弁 | ノーマルクローズ |
| 質量 | 0.21 kg |
| 最大エア消費量 真空破壊 | 120 l/min |
| 作動温度 | 5 ～ 50 °C |
| 圧力範囲（作動圧） [psi］ | 43.5 ～ 87.0 |
| エア消費量真空破壊 | 4.18 cfm |
| エア消費量吸引 | 0.61 cfm |
| 最大吸込量 | 0.46 cfm |
| 最大真空 | -26.87 inHg |
| 製品ファミリー | SCPSb-UHV-HD |
パフォーマンスデータ
パフォーマンスデータ
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
E-Plan マクロ
E-Plan マクロ
ドキュメント
ドキュメント
スペアパーツ
アクセサリ
ASK B-M12-5 1000 S-M12-521.04.05.00158電気接続ケーブル
| 圧力範囲（作動圧） [bar］ | bar |
| 電気の接続 | M12メネジコネクタ、5ピン |
| ケーブルの長さ | 1000 (mm) |
| 接続 2 | プラグM12、5極 |
| 材質 ホース | PURケーブル |
ASK B-M12-5 2000 S-M12-521.04.05.00211電気接続ケーブル
| 圧力範囲（作動圧） [bar］ | bar |
| 電気の接続 | M12メネジコネクタ、5ピン |
| ケーブルの長さ | 2000 (mm) |
| 接続 2 | プラグM12、5極 |
| 材質 ホース | PURケーブル |
HUT-SN-KL 75x18x9 SCPS10.02.02.04149DINレール取付クリップ
| グリッパーの長さ L | 75 (mm) |
| 幅B | 18 (mm) |
| 高さ H | 9 (mm) |
| 構築用 | コンパクトエジェクタ SCPS/SCPSi |
| 種類 | EN 50022 |
VFI CN6/4 5010.07.01.00241交換可能なフィルターカートリッジ付きバキュームフィルター
| 接続 | 接続ホース径：外径 Φ6 mm、固定用キャップ付き |
| フィルター付きポアサイズ | 50 (µm) |
