コンパクトエジェクタ SCPSc / SCPSi

吸込量 16～72 l/min

商品に直接アクセスする

エコノズル技術により、圧縮エアの消費を最小限に抑えながら、高い吸込量を実現

エアセービング機能を搭載し、圧縮エアの消費を最大80％削減

(SCPSiタイプ) IO-Link通信に対応し、コンディションモニタリングの結果から不具合の兆候の把握や保全、離れた場所からの設定変更などが可能

フィルターレスかつオープンサイレンサのため、メンテナンス回数を削減

デザイン

高強度プラスチック製の本体とオープンサイレンサ (6)
ディスプレイ画面またはLEDバー表示(1)
鍵盤(2)を使うと、システムパラメータの設定が容易になります。
スタンダードM12プラグ(3)経由の電気の接続、金属ネジ付き
切替機能NOまたはNCの統合空圧バルブ

テクニカルデータ

吸込量 71 l/min
最大真空度: 85%
メインボディはプラスチック製

パフォーマンスデータ

メートル

インペリアル

	0	50	100	150	200	250	300	400	500	600	700	800
SCPS/SCPSc/SCPSi 07	0.01	0.15	0.31	0.48	0.67	0.91	1.19	1.85	2.72	4.00	6.07	10.50
SCPS/SCPSc/SCPSi 2-07	0.00	0.00	0.00	0.08	0.15	0.35	0.40	0.85	1.75	2.70	4.20	7.20

	0	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800
SCPS/SCPSc/SCPSi 07	15.69	13.56	12.28	11.22	10.37	9.36	8.21	7.38	6.22	4.83	4.05	3.00	2.11	1.69	1.16	0.63	0.25
SCPS/SCPSc/SCPSi 2-07	37.20	32.30	28.10	24.00	19.90	16.50	12.50	10.00	7.50	5.40	3.90	3.10	2.00	1.60	1.00	0.63	0.30

	2	3	4	5	6
SCPS/SCPSc/SCPSi 07	477.81	700.18	867.18	855.86	838.29
SCPS/SCPSc/SCPSi 2-07	334.00	564.57	789.19	892.20	885.26

	0	100	200	300	400	500	600	700	800
SCPS/SCPSc/SCPSi 10	0.00	0.15	0.30	0.50	0.80	1.20	1.75	2.80	5.50
SCPS/SCPSc/SCPSi 2-09	0.00	0.00	0.00	0.20	0.45	0.85	1.45	2.50	5.00

	0	100	200	300	400	500	600	700	800
SCPS/SCPSc/SCPSi 15	0.00	0.07	0.15	0.25	0.40	0.60	0.90	1.30	2.30
SCPS/SCPSc/SCPSi 2-14	0.00	0.00	0.00	0.10	0.20	0.35	0.65	1.20	2.30

	2	3	4	5	6
SCPS/SCPSc/SCPSi 10	475.00	700.00	850.00	850.00	810.00
SCPS/SCPSc/SCPSi 2-09	430.00	650.00	820.00	875.00	860.00

	2	3	4	5	6
SCPS/SCPSc/SCPSi 15	450.00	660.00	870.00	880.00	865.00
SCPS/SCPSc/SCPSi 2-14	390.00	590.00	800.00	890.00	880.00

	0	100	200	300	400	500	600	700	800
SCPS/SCPSc/SCPSi 15	65.50	57.10	47.40	39.30	32.00	25.30	17.00	8.80	1.50
SCPS/SCPSc/SCPSi 2-14	71.80	61.40	52.50	42.20	31.90	23.50	15.30	8.50	1.20

	0	100	200	300	400	500	600	700	800
SCPS/SCPSc/SCPSi 10	36.10	29.50	25.90	20.80	16.90	13.00	8.10	3.40	0.50
SCPS/SCPSc/SCPSi 2-09	49.60	42.10	34.40	24.70	17.00	11.60	7.20	3.30	0.50

	0	1,415.84	2,831.68	4,247.53	5,663.37	7,079.21	8,495.05	11,326.74	14,158.42	16,990.11	19,821.79	22,653.48
SCPS/SCPSc/SCPSi 07	0.28	4.25	8.78	13.59	18.97	25.77	33.70	52.39	77.02	113.27	171.88	297.33
SCPS/SCPSc/SCPSi 2-07	0.00	0.00	0.00	2.27	4.25	9.91	11.33	24.07	49.55	76.46	118.93	203.88

	0	1.77	3.53	5.3	7.06	8.83	10.59	12.36	14.12	15.89	17.65	19.42	21.18	22.95	24.71	26.48	28.24
SCPS/SCPSc/SCPSi 07	0.55	0.48	0.43	0.40	0.37	0.33	0.29	0.26	0.22	0.17	0.14	0.11	0.07	0.06	0.04	0.02	0.01
SCPS/SCPSc/SCPSi 2-07	1.31	1.14	0.99	0.85	0.70	0.58	0.44	0.35	0.26	0.19	0.14	0.11	0.07	0.06	0.04	0.02	0.01

	0	0	0	0	0
SCPS/SCPSc/SCPSi 07	0.01	0.02	0.03	0.03	0.02
SCPS/SCPSc/SCPSi 2-07	0.01	0.02	0.02	0.03	0.03

	0	2,831.68	5,663.37	8,495.05	11,326.74	14,158.42	16,990.11	19,821.79	22,653.48
SCPS/SCPSc/SCPSi 10	0.00	4.25	8.50	14.16	22.65	33.98	49.55	79.29	155.74
SCPS/SCPSc/SCPSi 2-09	0.00	0.00	0.00	5.66	12.74	24.07	41.06	70.79	141.58

	0	2,831.68	5,663.37	8,495.05	11,326.74	14,158.42	16,990.11	19,821.79	22,653.48
SCPS/SCPSc/SCPSi 15	0.00	1.98	4.25	7.08	11.33	16.99	25.49	36.81	65.13
SCPS/SCPSc/SCPSi 2-14	0.00	0.00	0.00	2.83	5.66	9.91	18.41	33.98	65.13

	0	0	0	0	0
SCPS/SCPSc/SCPSi 10	0.01	0.02	0.03	0.03	0.02
SCPS/SCPSc/SCPSi 2-09	0.01	0.02	0.02	0.03	0.03

	0	0	0	0	0
SCPS/SCPSc/SCPSi 15	0.01	0.02	0.03	0.03	0.03
SCPS/SCPSc/SCPSi 2-14	0.01	0.02	0.02	0.03	0.03

	0	3.53	7.06	10.59	14.12	17.65	21.18	24.71	28.24
SCPS/SCPSc/SCPSi 15	2.31	2.02	1.67	1.39	1.13	0.89	0.60	0.31	0.05
SCPS/SCPSc/SCPSi 2-14	2.53	2.17	1.85	1.49	1.13	0.83	0.54	0.30	0.04

	0	3.53	7.06	10.59	14.12	17.65	21.18	24.71	28.24
SCPS/SCPSc/SCPSi 10	1.27	1.04	0.91	0.73	0.60	0.46	0.29	0.12	0.02
SCPS/SCPSc/SCPSi 2-09	1.75	1.49	1.21	0.87	0.60	0.41	0.25	0.12	0.02

ドキュメント

この製品に対応するドキュメントは、このセクションにあります。

ドキュメント	言語
製品グループの概要	日本語

また、ドキュメントはすべて英語で用意されている。

ドキュメント	言語
製品グループの概要	英語

ソフトウェア

この製品に対応するソフトウェアは、このセクションにあります。

ソフトウェア	言語
PLC用ファンクションブロック	英語

検索結果1~10 件 / 66 件中

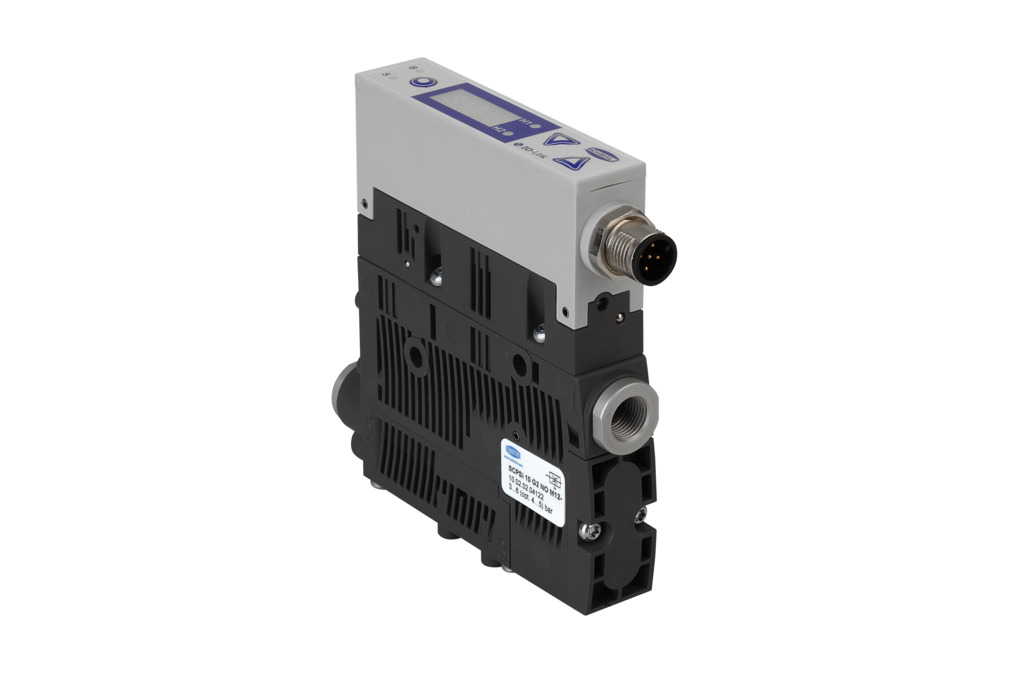

SCPSc 07 G02 NC M12-5 PNP

製品コード: 10.02.02.07501

コンパクトエジェクタ

ノズルサイズ	07
接続
電気の接続
吸込量（最大）	16 (l/min)
エア消費量吸引	22 (l/min)
圧力範囲（作動圧） [bar］
保護タイプ IP
最大真空	-850 (mbar)
電磁弁	ノーマルクローズ
エジェクタの製品仕様	デジタルエアセービング機能
構築真空スイッチ	PNPスイッチング

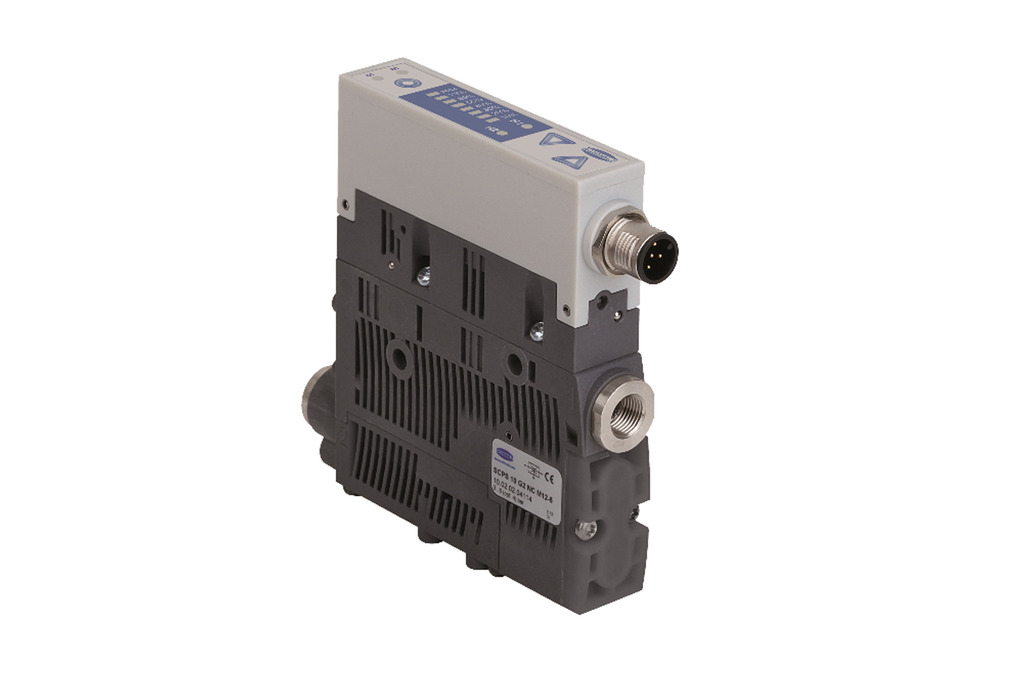

SCPS 07 G02 NC M12-5 PNP

製品コード: 10.02.02.04112

コンパクトエジェクタ

ノズルサイズ	07
接続	G1/8"(1)-G1/8"(2)
電気の接続	プラグM12、5ピン
吸込量（最大）	16 (l/min)
エア消費量吸引	22 (l/min)
圧力範囲（作動圧） [bar］	3.0 ～ 6.0 bar
保護タイプ IP	IP 65（プラグ付き
最大真空	-850 (mbar)
電磁弁	ノーマルクローズ
エジェクタの製品仕様	デジタルエアセービング機能
構築真空スイッチ	PNPスイッチング

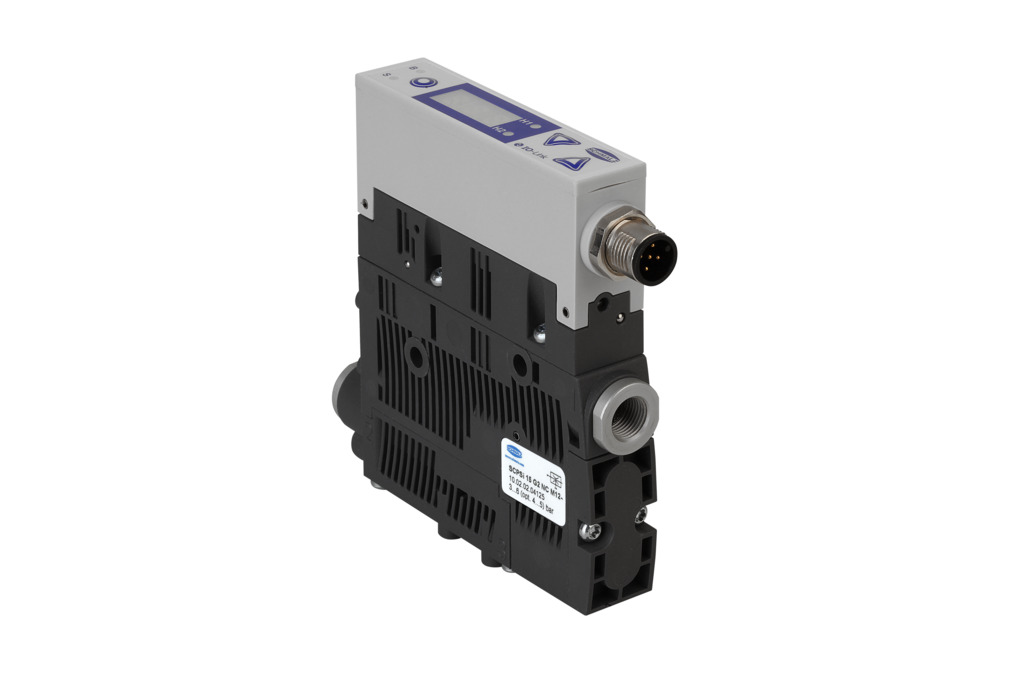

SCPSi 07 G02 NC M12-5

製品コード: 10.02.02.04121

コンパクトエジェクタ

ノズルサイズ	07
接続	G1/8"(1)-G1/8"(2)
電気の接続	プラグM12、5ピン
吸込量（最大）	16 (l/min)
エア消費量吸引	22 (l/min)
圧力範囲（作動圧） [bar］	3.0 ～ 6.0 bar
保護タイプ IP	IP 65（プラグ付き
最大真空	-850 (mbar)
電磁弁	ノーマルクローズ
エジェクタの製品仕様	デジタルエアセービング機能

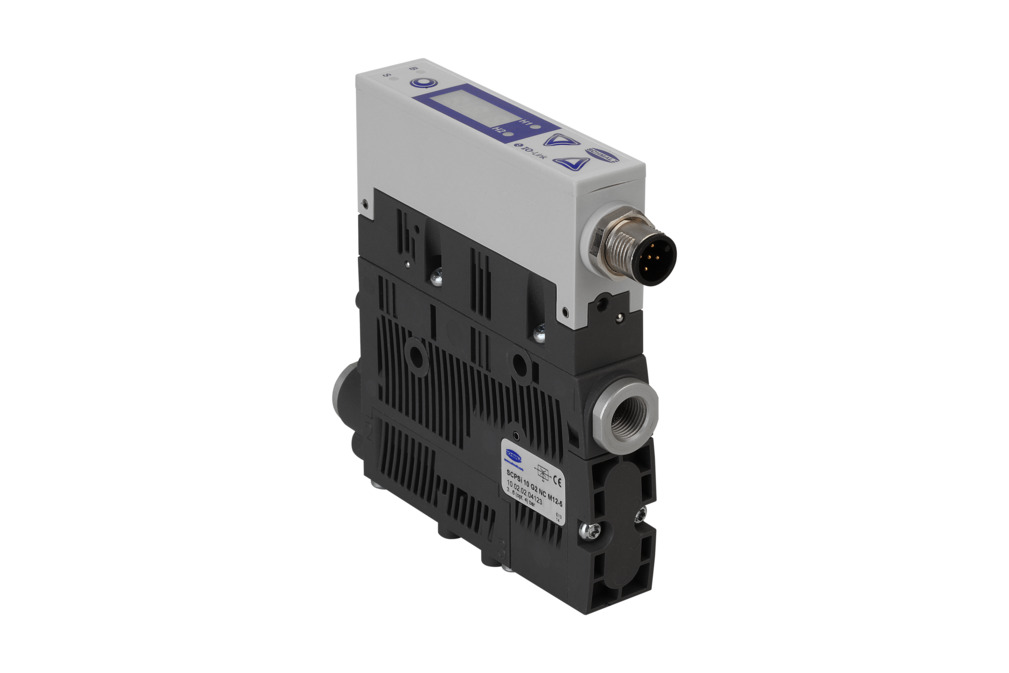

SCPS 07 M G02 NC M12-5 PNP

製品コード: 10.02.02.06750

コンパクトエジェクタ

ノズルサイズ	07
デザインコンパクトエジェクタ	電力/電源ブロー破壊
接続	G1/8"(1)-G1/8"(2)
電気の接続	プラグM12、5ピン
吸込量（最大）	16 (l/min)
エア消費量吸引	22 (l/min)
圧力範囲（作動圧） [bar］	3.0 ～ 6.0 bar
保護タイプ IP	IP 65（プラグ付き
最大真空	-850 (mbar)
電磁弁	ノーマルクローズ
エジェクタの製品仕様	デジタルエアセービング機能
構築真空スイッチ	PNPスイッチング

SCPS 07 M G02 NC M12-5 NPN

製品コード: 10.02.02.06763

コンパクトエジェクタ

ノズルサイズ	07
デザインコンパクトエジェクタ	電力/電源ブロー破壊
接続	G1/8"(1)-G1/8"(2)
電気の接続	プラグM12、5ピン
吸込量（最大）	16 (l/min)
エア消費量吸引	22 (l/min)
圧力範囲（作動圧） [bar］	3.0 ～ 6.0 bar
保護タイプ IP	IP 65（プラグ付き
最大真空	-850 (mbar)
電磁弁	ノーマルクローズ
エジェクタの製品仕様	デジタルエアセービング機能
構築真空スイッチ	NPNスイッチング

SCPSi 07 M G02 NC M12-5

製品コード: 10.02.02.06753

コンパクトエジェクタ

ノズルサイズ	07
デザインコンパクトエジェクタ	電力/電源ブロー破壊
接続	G1/8"(1)-G1/8"(2)
電気の接続	プラグM12、5ピン
吸込量（最大）	16 (l/min)
エア消費量吸引	22 (l/min)
圧力範囲（作動圧） [bar］	3.0 ～ 6.0 bar
保護タイプ IP	IP 65（プラグ付き
最大真空	-850 (mbar)
電磁弁	ノーマルクローズ
エジェクタの製品仕様	デジタルエアセービング機能

SCPSc 07 G02 NO M12-5 PNP

製品コード: 10.02.02.07505

コンパクトエジェクタ

ノズルサイズ	07
接続
電気の接続
吸込量（最大）	16 (l/min)
エア消費量吸引	22 (l/min)
圧力範囲（作動圧） [bar］
保護タイプ IP
最大真空	-850 (mbar)
電磁弁	ノーマルオープン
エジェクタの製品仕様	デジタルエアセービング機能
構築真空スイッチ	PNPスイッチング

SCPS 07 G02 NO M12-5 PNP

製品コード: 10.02.02.04111

コンパクトエジェクタ

ノズルサイズ	07
接続	G1/8"(1)-G1/8"(2)
電気の接続	プラグM12、5ピン
吸込量（最大）	16 (l/min)
エア消費量吸引	22 (l/min)
圧力範囲（作動圧） [bar］	3.0 ～ 6.0 bar
保護タイプ IP	IP 65（プラグ付き
最大真空	-850 (mbar)
電磁弁	ノーマルオープン
エジェクタの製品仕様	デジタルエアセービング機能
構築真空スイッチ	PNPスイッチング

SCPSi 07 G02 NO M12-5

製品コード: 10.02.02.04120

コンパクトエジェクタ

ノズルサイズ	07
接続	G1/8"(1)-G1/8"(2)
電気の接続	プラグM12、5ピン
吸込量（最大）	16 (l/min)
エア消費量吸引	22 (l/min)
圧力範囲（作動圧） [bar］	3.0 ～ 6.0 bar
保護タイプ IP	IP 65（プラグ付き
最大真空	-850 (mbar)
電磁弁	ノーマルオープン
エジェクタの製品仕様	デジタルエアセービング機能

SCPS 07 M G02 NO M12-5 PNP

製品コード: 10.02.02.06756

コンパクトエジェクタ

ノズルサイズ	07
デザインコンパクトエジェクタ	電力/電源ブロー破壊
接続	G1/8"(1)-G1/8"(2)
電気の接続	プラグM12、5ピン
吸込量（最大）	16 (l/min)
エア消費量吸引	22 (l/min)
圧力範囲（作動圧） [bar］	3.0 ～ 6.0 bar
保護タイプ IP	IP 65（プラグ付き
最大真空	-850 (mbar)
電磁弁	ノーマルオープン
エジェクタの製品仕様	デジタルエアセービング機能
構築真空スイッチ	PNPスイッチング
