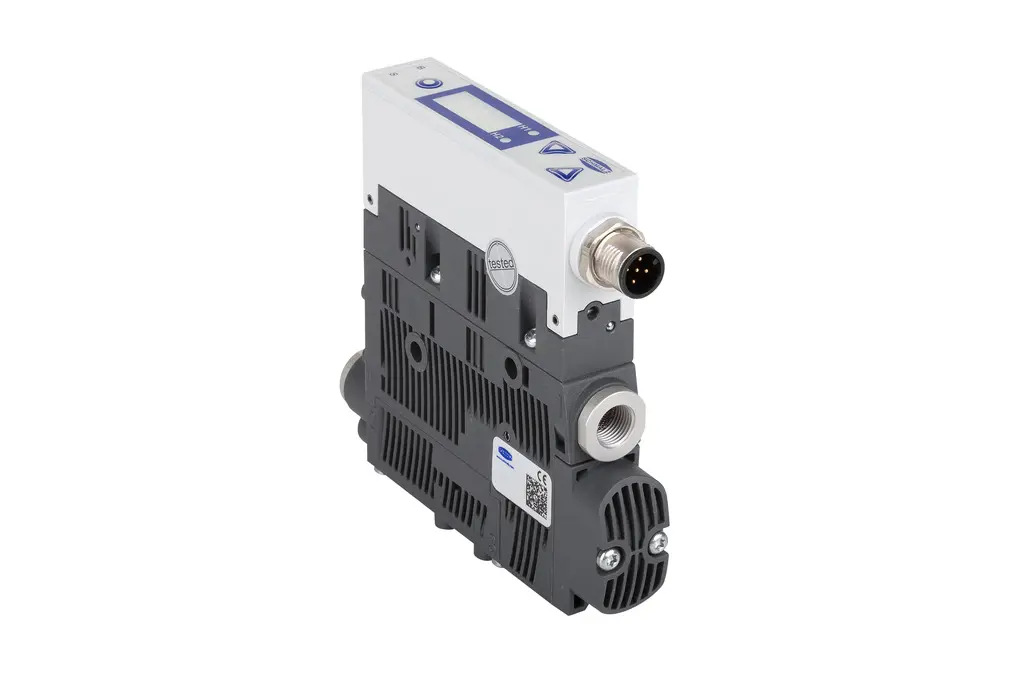

SCPSc 2-09 G02 NO M12-5 PNP
製品コード: 10.02.02.07506
コンパクトエジェクタ。 スリムなコントローラーとディスプレイの実現
| ノズルサイズ | 2-09 |
| 接続 | |
| 電気の接続 | |
| 吸込量（最大） | 49.5 (l/min) |
| エア消費量吸引 | 40.5 (l/min) |
| 圧力範囲（作動圧） [bar］ | |
| 保護タイプ IP | |
| 最大真空 | -850 (mbar) |
| 電磁弁 | ノーマルオープン |
| エジェクタの製品仕様 | デジタルエアセービング機能 |
| 構築真空スイッチ | PNPスイッチング |

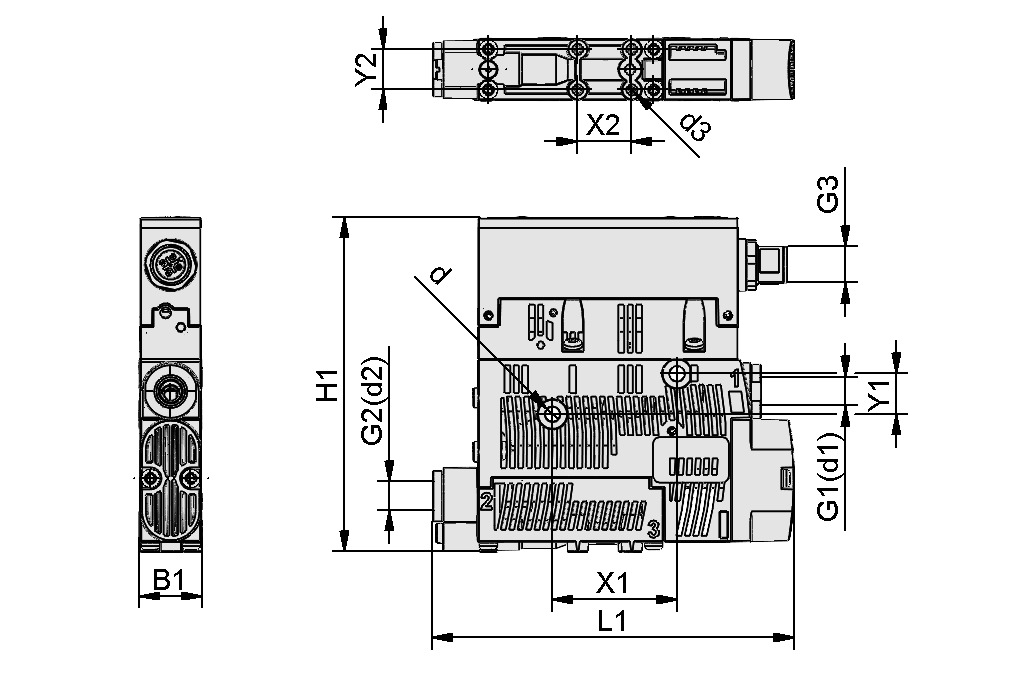

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| B1 | 18.6 mm |
| d | 4.4 mm |
| d3 | 2.6 mm |
| G1 | G1/8"-F |
| G2 | |
| G3 | M12x1-M |
| H1 | 99 mm |
| L1 | 106 mm |
| L3 | 22 mm |
| X1 | 36.9 mm |
| X2 | 16 mm |
| Y1 | 12 mm |
| Y2 | 12 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| ノズルサイズ | 2-09 |
| 到達真空圧 | 85 % |
| 吸込量（最大） | 3.05 m³/h |
| 吸込量（最大） | 49.5 l/min |
| エア消費量吸引 | 2.49 m³/h |
| エア消費量吸引 | 40.5 l/min |
| エア消費量真空破壊 | 7.2 m³/h |
| 最大エア消費量 真空破壊 | 120 l/min |
| ノイズレベルフリー | 73 dB(A) |
| ノイズレベル吸引 | 62 dB(A) |
| 圧力範囲（作動圧） [bar］ | |
| 推奨圧縮エアホース内径 | 4 mm |
| 推奨ホース内径 真空 | 4 mm |
| 質量 | 0.2 kg |
| 作動温度 | |
| 圧力範囲（作動圧） [bar］ | |
| 最大吸込量 | 1.75 cfm |
| エア消費量吸引 | 1.43 cfm |
| エア消費量真空破壊 | 4.24 cfm |
| 最大真空 | -25.1 inHg |
| 電磁弁 | ノーマルオープン |
| 製品ファミリー | SCPSc |
パフォーマンスデータ
パフォーマンスデータ
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
E-Plan マクロ
E-Plan マクロ
ドキュメント
ドキュメント
アクセサリ
ASK B-M12-5 5000 K-5P21.04.05.00080接続ケーブル
| 電気の接続 | M12メネジコネクタ、5ピン |
| ケーブルの長さ | 5000 (mm) |
| 接続 2 | ケーブル、5極 |
| 材質 ホース | PURケーブル |
VFI CN6/4 5010.07.01.00241交換可能なフィルターカートリッジ付きバキュームフィルター
| 接続 | 接続ホース径：外径 Φ6 mm、固定用キャップ付き |
| フィルター付きポアサイズ | 50 (µm) |
VFI CN8/6 5010.07.01.00245交換可能なフィルターカートリッジ付きバキュームフィルター
| 接続 | 接続ホース径：外径 Φ8 mm、固定用キャップ付き |
| フィルター付きポアサイズ | 50 (µm) |
ABL-SET SCPS zweistufig10.02.02.04667エア排気口接続セット
| 構築用 | コンパクトエジェクタ SCPS/SCPSi |
| サイズ | zweistufig |
| グリッパーの長さ L | 14 (mm) |
| 幅B | 18 (mm) |
| 質量 | 16.3 (g) |
ASK B-M12-5 1000 S-M12-521.04.05.00158電気接続ケーブル
| 圧力範囲（作動圧） [bar］ | bar |
| 電気の接続 | M12メネジコネクタ、5ピン |
| ケーブルの長さ | 1000 (mm) |
| 接続 2 | プラグM12、5極 |
| 材質 ホース | PURケーブル |
ASK B-M12-5 2000 S-M12-521.04.05.00211電気接続ケーブル
| 圧力範囲（作動圧） [bar］ | bar |
| 電気の接続 | M12メネジコネクタ、5ピン |
| ケーブルの長さ | 2000 (mm) |
| 接続 2 | プラグM12、5極 |
| 材質 ホース | PURケーブル |
GP 5 SCPS 07..15 G210.02.02.04858圧縮エア供給マニホールド
| 接続本数 | 5 |
| グリッパーの長さ L | 126.6 (mm) |
| 幅B | 38 (mm) |
| 高さ H | 34 (mm) |
| 質量 | 194.3 (g) |
GP 6 SCPS 07..15 G210.02.02.04837圧縮エア供給マニホールド
| 接続本数 | 6 |
| グリッパーの長さ L | 145.2 (mm) |
| 幅B | 38 (mm) |
| 高さ H | 34 (mm) |
| 質量 | 245.9 (g) |
HUT-SN-KL 75x18x9 SCPS10.02.02.04149DINレール取付クリップ
| グリッパーの長さ L | 75 (mm) |
| 幅B | 18 (mm) |
| 高さ H | 9 (mm) |
| 構築用 | コンパクトエジェクタ SCPS/SCPSi |
| 種類 | EN 50022 |
