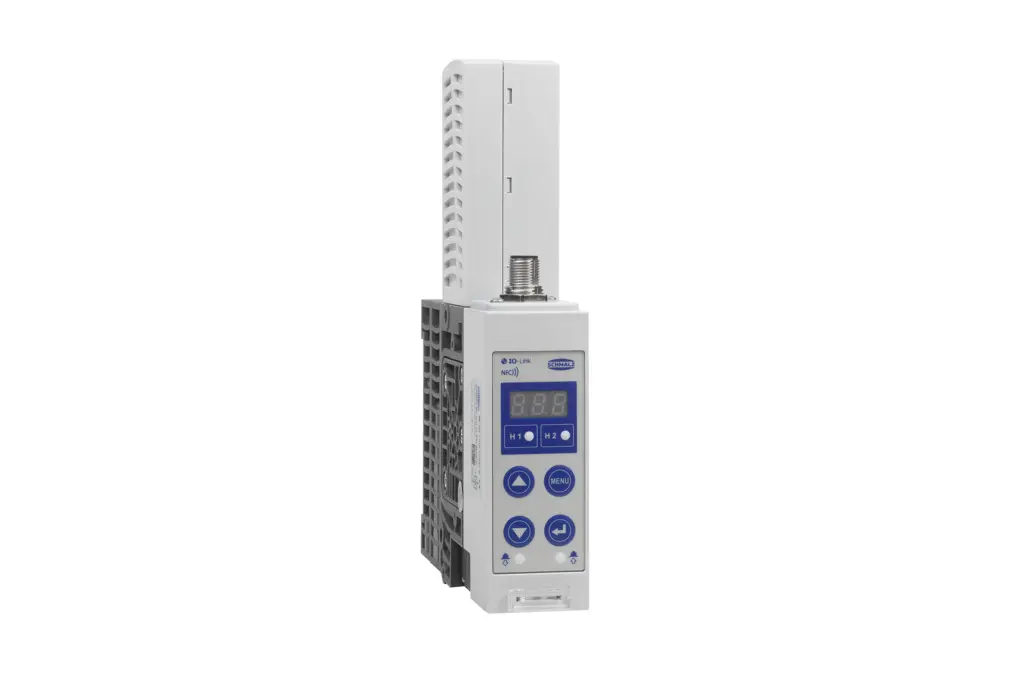

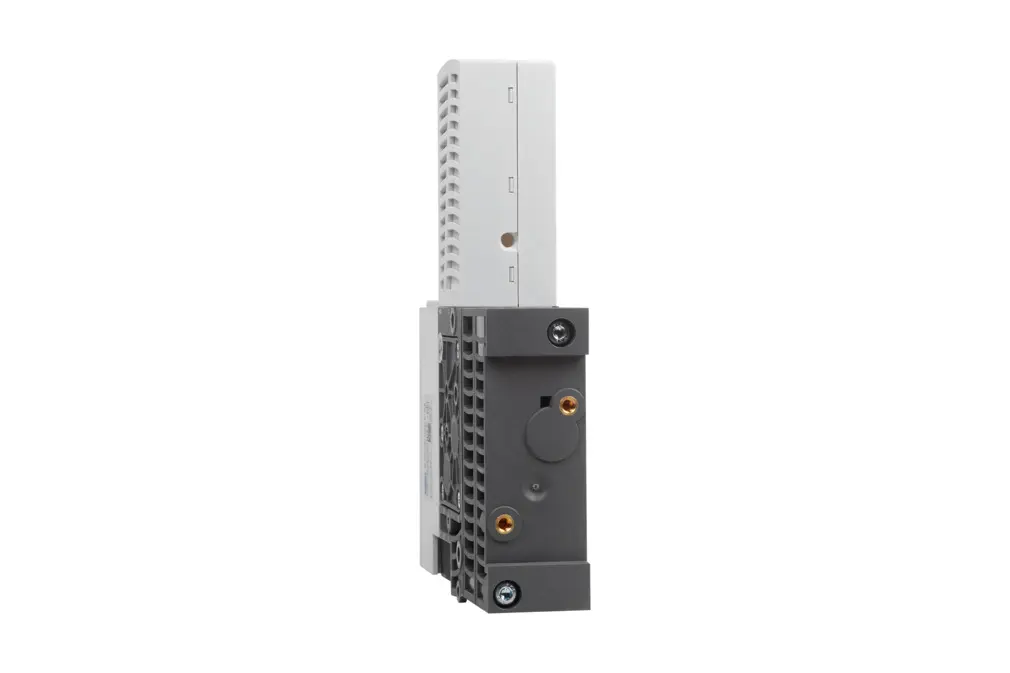

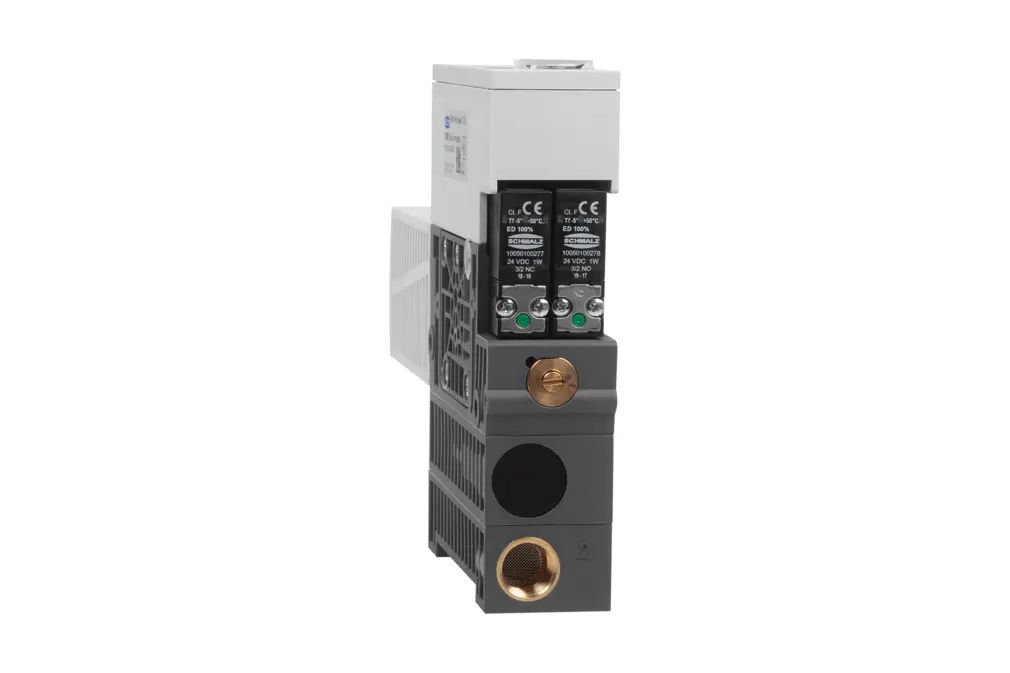

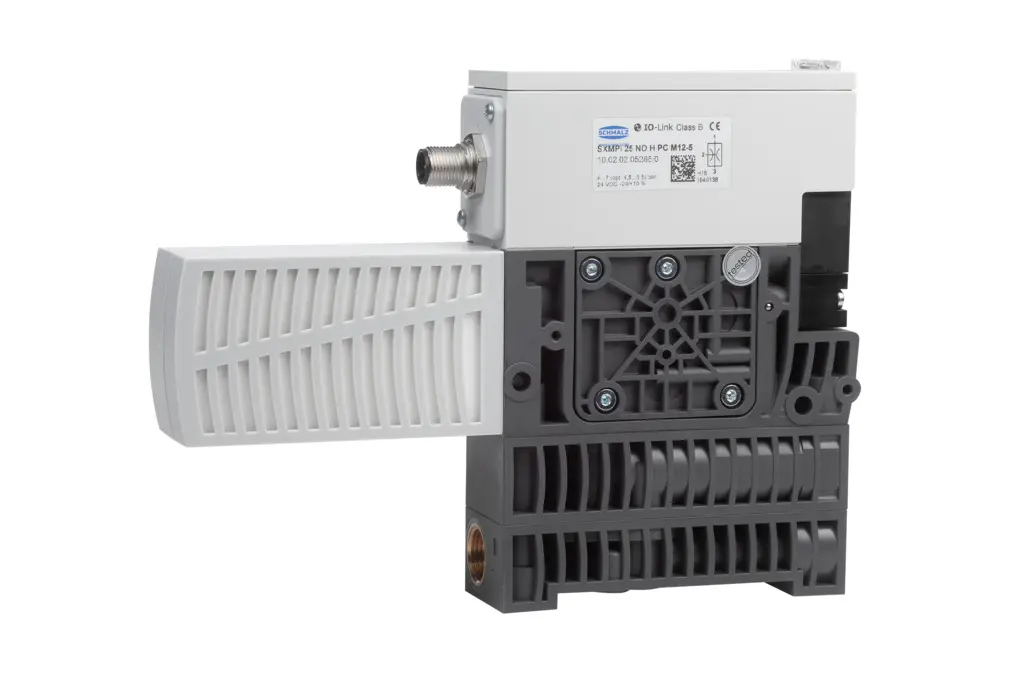

SXMPi 30 IMP H PC M12-5
製品コード: 10.02.02.05306
コンディションモニタリング、強力真空破壊、エアセービング機能付きコンパクトエジェクタ
| ノズル径 | 3 (mm) |
| 電気の接続 | プラグM12、5ピン |
| 吸込量（最大） | 220 (l/min) |
| エア消費量吸引 | 380 (l/min) |
| 圧力範囲（作動圧） [bar］ | 3.0 - 6.0 bar |
| 最大真空 | -850 (mbar) |
| 電磁弁 | ダブルパイロットバルブ |
| エジェクタの製品仕様 | 圧力モニタリング |
| 保護タイプ IP | IP 65 |
| ノイズレベルフリー | 72 (dB(A)) |
| コミュニケーション | IO-Link（クラスB） |

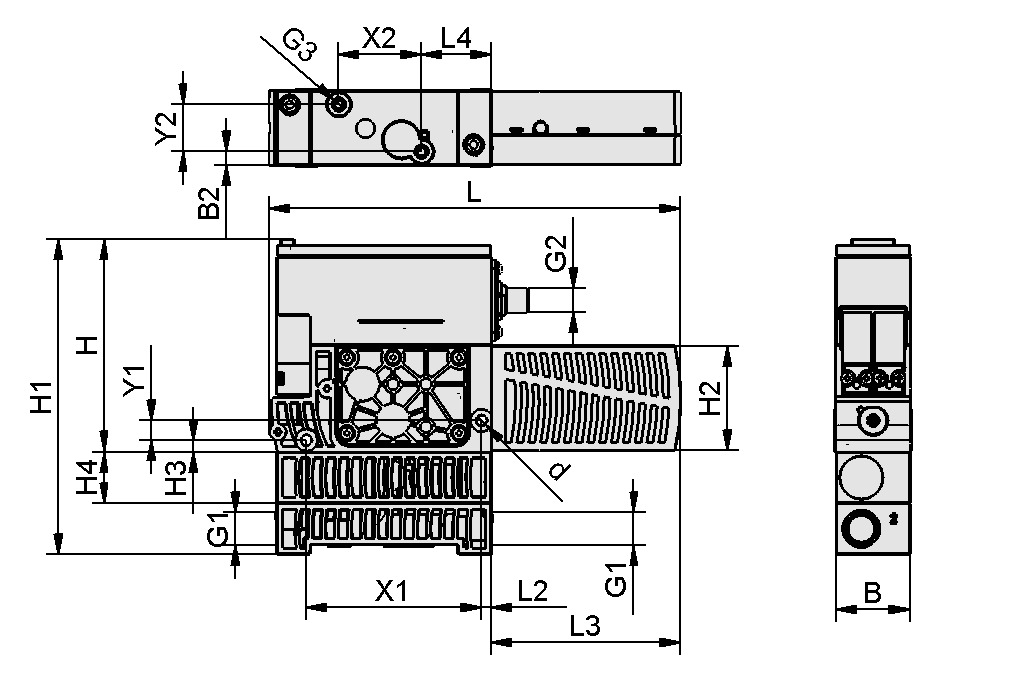

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| B | 39 mm |
| B2 | 6.8 mm |
| d | 5.5 mm |
| G1 | G3/8"-F |
| G2 | M12x1-M |
| G3 | M5-F |
| H | 108 mm |
| H1 | 160 mm |
| H2 | 54 mm |
| H3 | 6 mm |
| H4 | 26 mm |
| L | 210 mm |
| L2 | 5 mm |
| L3 | 97 mm |
| L4 | 35.5 mm |
| X1 | 89 mm |
| X2 | 42 mm |
| Y1 | 10 mm |
| Y2 | 24 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| ノズル径 | 3 mm |
| 到達真空圧 | 85 % |
| 吸込量（最大） | 220 l/min |
| 吸込量（最大） | 13.2 m³/h |
| 最大吸込量 | 7.77 cfm |
| エア消費量吸引 | 380 l/min |
| エア消費量吸引 | 13.42 cfm |
| エア消費量吸引 | 22.8 m³/h |
| ノイズレベルフリー | 72 dB(A) |
| 圧力範囲（作動圧） [bar］ | 3.0 - 6.0 bar |
| 圧力範囲（作動圧） [bar］ | 43.5 ～ 87.0 |
| 最大エア消費量 真空破壊 | 320 l/min |
| 推奨圧縮エアホース内径 | 8 mm |
| 推奨ホース内径 真空 | 9 mm |
| 電磁弁 | ダブルパイロットバルブ |
| 質量 | 0.91 kg |
| 作動温度 | 0 ～ 50 ℃ |
| 製品ファミリー | SXMPi |
パフォーマンスデータ
パフォーマンスデータ
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
ドキュメント
ドキュメント
ソフトウェア
ソフトウェア
この製品に対応するソフトウェアは、このセクションにあります。
| ドキュメント | 言語 |
|---|---|
| 英語 |
アクセサリ
ASK B-M12-5 2000 S-M12-521.04.05.00211電気接続ケーブル
| 圧力範囲（作動圧） [bar］ | bar |
| 電気の接続 | M12メネジコネクタ、5ピン |
| ケーブルの長さ | 2000 (mm) |
| 接続 2 | プラグM12、5極 |
| 材質 ホース | PURケーブル |
ASK B-M12-5 5000 K-5P21.04.05.00080接続ケーブル
| 電気の接続 | M12メネジコネクタ、5ピン |
| ケーブルの長さ | 5000 (mm) |
| 接続 2 | ケーブル、5極 |
| 材質 ホース | PURケーブル |
