SEP HF 3 13 22 S
製品コード: 10.02.01.01409

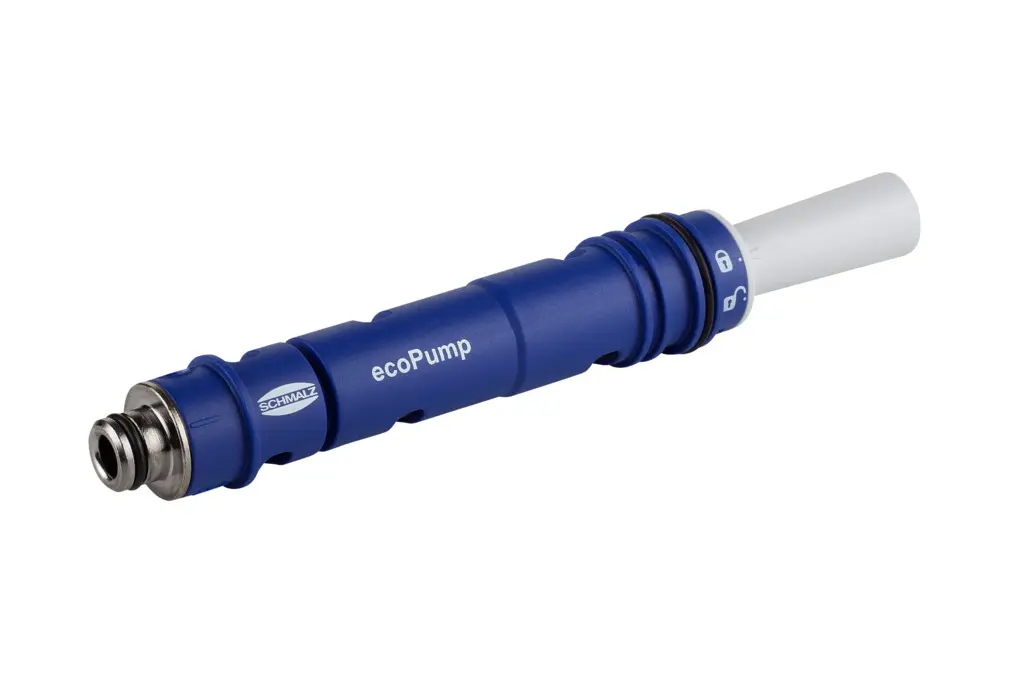

エジェクタ用真空カートリッジ
| デザイン | 多め（通気性のあるワーク向け |
| ステージ本数 | 3 |
| ノズルサイズ | 1.3 mm |
| エジェクタ用真空カートリッジの穴径 | 22 (mm) |
| デザインコンパクトエジェクタ | 安全バルブ付き |
| 到達真空圧 | 61 (%) |
| 圧力範囲（作動圧） [bar］ | 2.0 ～ 6.0 bar |
| 最適作動圧 | 4 (bar) |
| 吸込量（最大） | 234.2 (l/min) |
| エア消費量吸引 | 74 (l/min) |

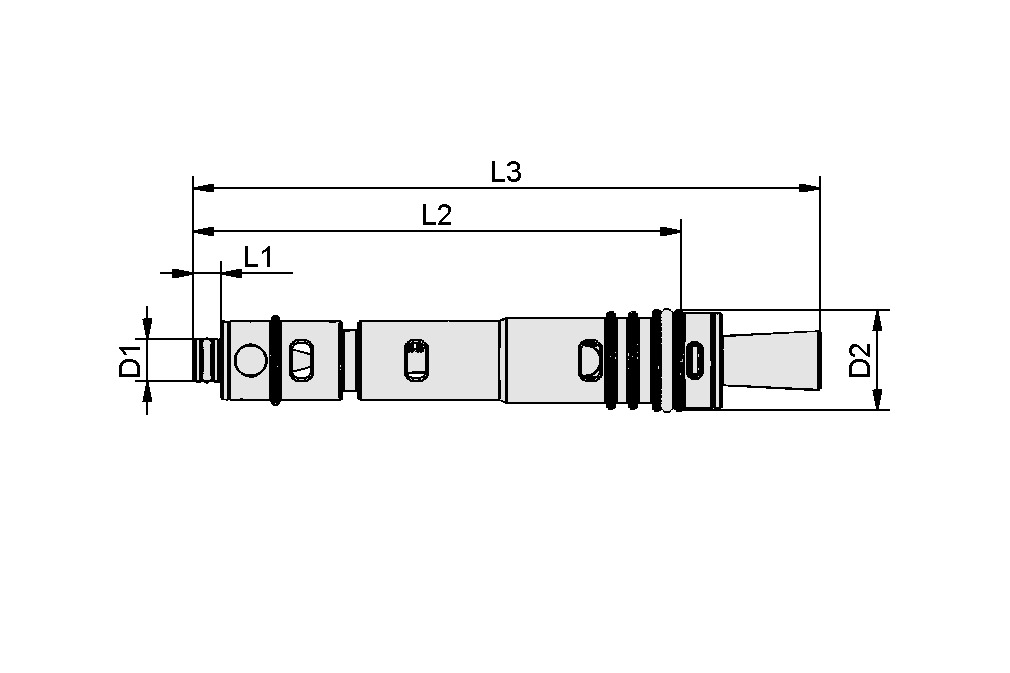

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| D1 | 10.8 mm |
| D2 | 21.8 mm |
| L1 | 8 mm |
| L2 | 103 mm |
| L3 | 146 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 質量 | 22.8 g |
| 作動温度 | 0 ... 60 °C |
| 推奨圧縮エアホース内径 | 6 mm |
| 推奨ホース内径 真空 | 12 mm |
| 圧力範囲（作動圧） [bar］ | 2.0 ～ 6.0 bar |
| 圧力範囲（作動圧） [psi］ | 29.0 ～ 87.0 |
| 最適作動圧 | 4 bar |
| 最適圧力 | 58 psi |
| ノイズレベルフリー | 81 dB(A) |
| ノイズレベル吸引 | 73 dB(A) |
| デザインコンパクトエジェクタ | S |
| 吸込量（最大） | 14.1 m³/h |
| 吸込量（最大） | 234.2 l/min |
| 最大吸込量 | 8.27 cfm |
| エア消費量吸引 | 4.55 m³/h |
| エア消費量吸引 | 74 l/min |
| エア消費量吸引 | 2.61 cfm |
| 到達真空圧 | 61 % |
| ステージ本数 | 3 |
| ノズルサイズ | 1.3 mm |
| エジェクタ用真空カートリッジの穴径 | 22 mm |
| デザイン | 多め（通気性のあるワーク向け |
| 製品ファミリー | SEP |
ドキュメント
ドキュメント
スペアパーツ
アクセサリ
SHC 3 2210.02.01.01514真空カートリッジ用ホルダー
| ステージ本数 | 3 |
| エジェクタ用真空カートリッジの穴径 | 22 (mm) |
| 外径D | 20 (mm) |
| グリッパーの長さ L | 73 (mm) |
| スレッドG1 | M27x1.5-M |
SFE 22 AL10.02.01.01421真空カートリッジ用ハウジング
| エジェクタ用真空カートリッジの穴径 | 22 (mm) |
| 幅B | 35 (mm) |
| 高さ H | 44 (mm) |
| グリッパーの長さ L | 87.5 (mm) |
| スレッドG1 | G1/4"-F |
| スレッドG2 | G3/8-F |
| 圧縮エア接続口 | G1/4-F |
| 真空パッド接続 | G3/8-F |
BEF-WIN 50x40x41 5 SFE-2210.08.03.00315取付ブラケット
| 幅B | 50 (mm) |
| 高さ H | 40 (mm) |
| グリッパーの長さ L | 41 (mm) |
| 構築用 | シュマルツ固定エレメント |
| サイズ | 22 |
SET SFE 2210.02.01.01577DINレール取付セット
| 幅B | 20 (mm) |
| 高さ H | 20 (mm) |
| グリッパーの長さ L | 27 (mm) |
| 構築用 | シュマルツ固定エレメント |
| サイズ | 22 |
| スレッドG1 | G1/4"-M |
| スレッドG2 | M8-M |
SFE 22 POM10.02.01.01767真空カートリッジ用ハウジング
| エジェクタ用真空カートリッジの穴径 | 22 (mm) |
| 幅B | 31.5 (mm) |
| 高さ H | 45 (mm) |
| グリッパーの長さ L | 80 (mm) |
| スレッドG1 | G3/8"-F |
| スレッドG2 | G3/8-F |
| 圧縮エア接続口 | G1/4-F |
| 真空パッド接続 | G3/8-F |
