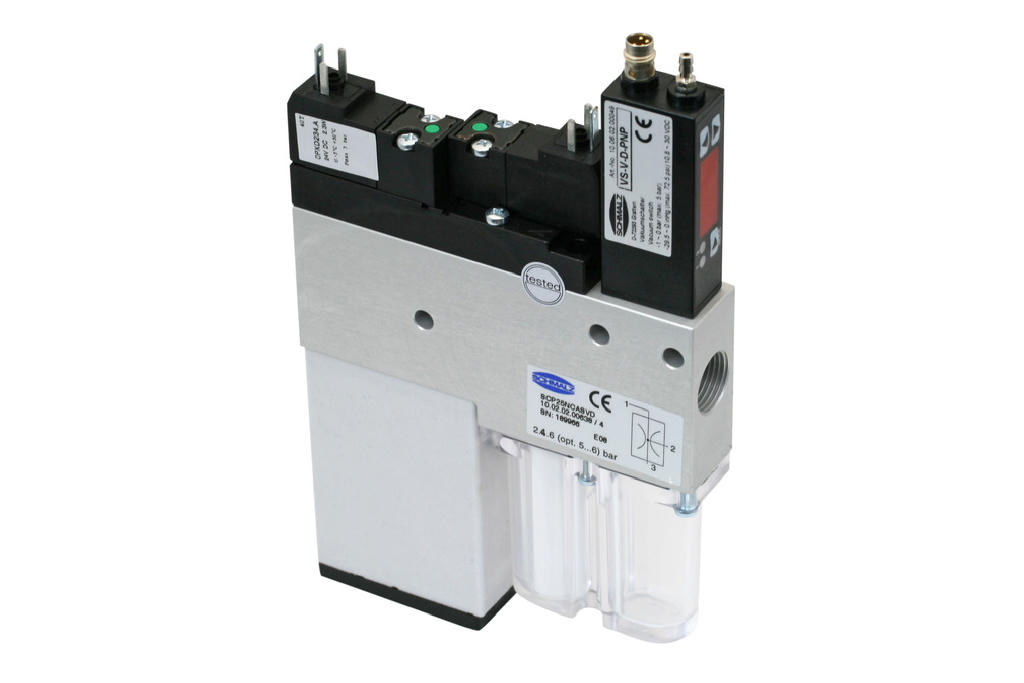

SCP 25 NC AS VD
製品コード: 10.02.02.00638
機能統合型コンパクトエジェクタ 製品仕様
| ノズル径 | 2.5 (mm) |
| 吸込量（最大） | 161 (l/min) |
| エア消費量吸引 | 310 (l/min) |
| 圧力範囲（作動圧） [bar］ | 5.0 ～ 6.0 bar |
| 電磁弁 | ノーマルクローズ |
| デザインコンパクトエジェクタ | 真空破壊システム付き |
| 機能 | デジタル真空スイッチ |

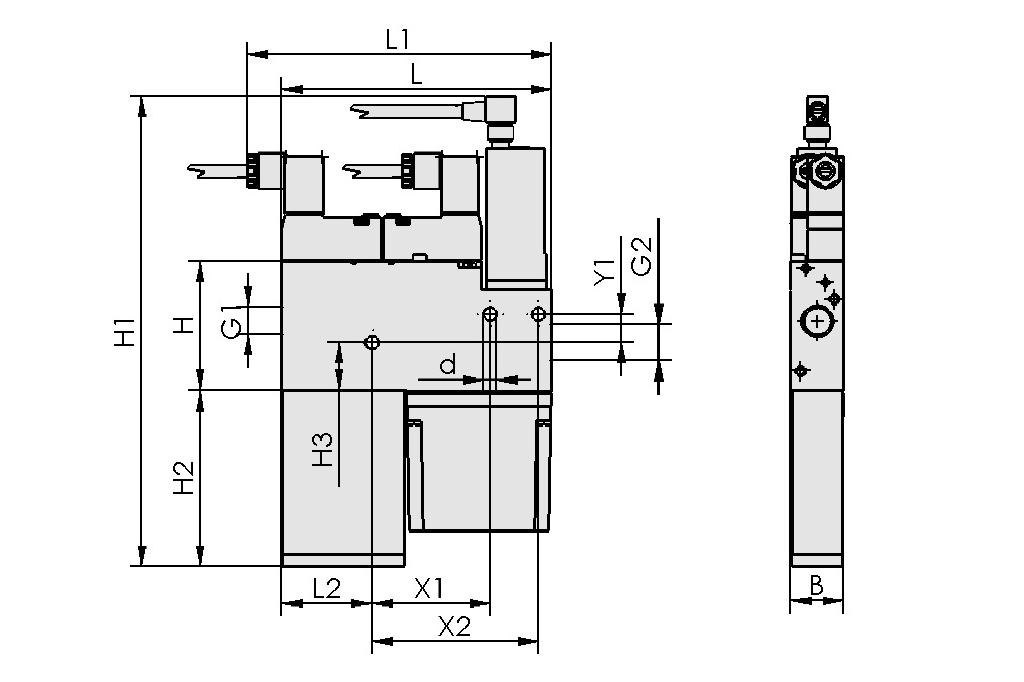

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| B | 22 mm |
| d | 5.5 mm |
| G1 | G1/4"-F |
| G2 | G3/8-F |
| H | 54 mm |
| H1 | 196.5 mm |
| H2 | 73.5 mm |
| H3 | 20.1 mm |
| L | 112.5 mm |
| L2 | 37.5 mm |
| X1 | 49.5 mm |
| X2 | 69.5 mm |
| Y1 | 12 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| ノズル径 | 2.5 mm |
| 到達真空圧 | 85 % |
| 吸込量（最大） | 161 l/min |
| 電磁弁 | ノーマルクローズ |
| 最大吸込量 | 5.69 cfm |
| 製品ファミリー | SCP |
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
ドキュメント
ドキュメント
スペアパーツ
FILT-EINS 50 14x49 PE-POR SCP-SMP10.02.02.00654フィルター付きインサート（円形）
| 外径D | 13.6 (mm) |
| グリッパーの長さ L | 48.5 (mm) |
| フィルター付き材質 | ポリエチレン |
| 構築用 | コンパクトエジェクタ |
SD 50.5x21x68.5 SMP/SCP25/3010.02.02.00652真空発生器用サイレンサ付き
| グリッパーの長さ L | 50.5 (mm) |
| 幅B | 21 (mm) |
| 高さ H | 68.5 (mm) |
| 構築用 | コンパクトエジェクタ SMP/SCP |
アクセサリ
ASK WB-M8-4 5000 K-4P10.06.02.00032接続ケーブル
| 電気の接続 | L字型、M8 メス（4ピン） |
| ケーブルの長さ | 5000 (mm) |
| 接続 2 | ケーブル、4ピン |
| 材質 ホース | PURケーブル |
