FSG 9 NBR-ESD-55 M5-AG
製品コード: 10.01.06.04339
凹凸のあるワークの搬送に適したベローズ真空パッド
| サイズ | 9 |
| 真空パッドの材質 | ニトリルゴム NBR-ESD (ESD対策ゴム) |
| 材質の硬度 [ショアA］ | 55 (Shore A) |
| ニップル材質 | アルミ |
| 接続 | M5-M |
| 折りたたみ式本数 | 2.5 |
| 製品ファミリー | FSG |
デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| d2 | 4.1 mm |
| dn | 2.5 mm |
| Dmax(S) | 9.5 mm |
| Ds | 9 mm |
| G1 | M5-M |
| H | 20 mm |
| LG1 | 5 mm |
| SW1 | 7 mm |
| Z（ストローク） | 3 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 真空パッドの材質 | ニトリルゴム NBR-ESD (ESD対策ゴム) |
| 材質の硬度 [ショアA］ | 55 Shore A |
| サイズ | 9 |
| 折りたたみ式本数 | 2.5 |
| 接続 | M5-AG |
| 最小ワーク半径（凸部） | 10 mm |
| ボリューム | 0.15 cm³ |
| 吸着力（-600mbar） | 0.79 N |
| 離脱力 | 2.3 N |
| ホース径（推奨） d | 2 mm |
| 質量 | 1.8 g |
| 製品ファミリー | FSG |
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
ドキュメント
ドキュメント
スペアパーツ

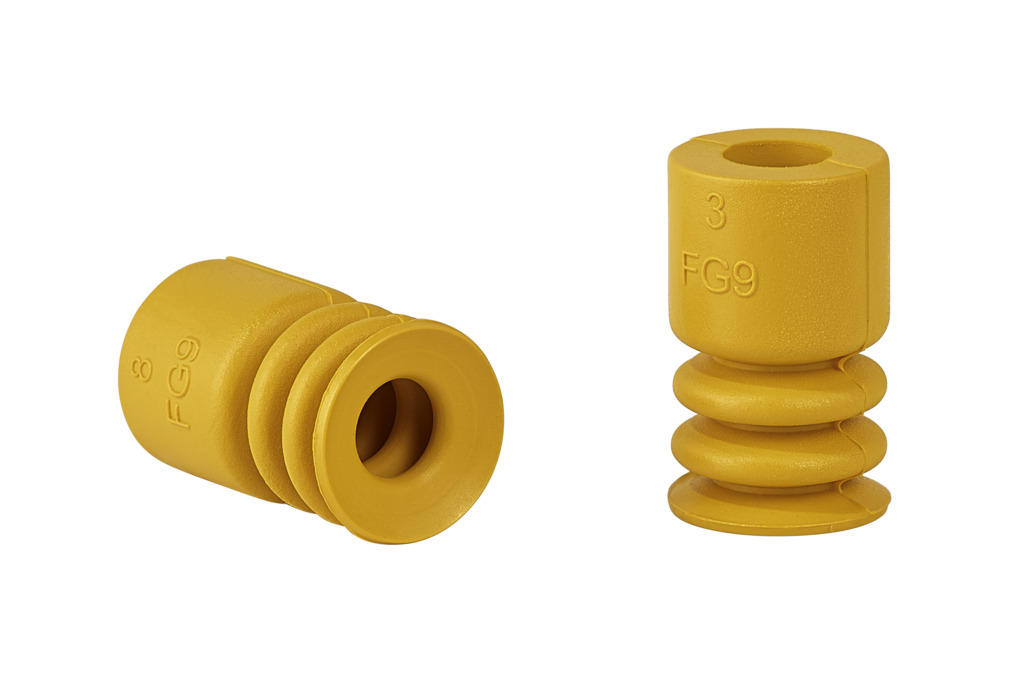

FG 9 NBR-ESD-55 N06210.01.06.04259凹凸のあるワークの搬送に適したベローズ真空パッド
| サイズ | 9 |
| 真空パッドの材質 | ニトリルゴム NBR-ESD (ESD対策ゴム) |
| 材質の硬度 [ショアA］ | 55 (Shore A) |
| 折りたたみ式本数 | 2.5 |
SA-NIP N062 M5-AG DN25010.01.06.05668接続ニップル (取付ネジ)
| 対応ニップルファミリー | N062 |
| スレッドG1 | M5-M |
| グリッパーの長さ L1 | 15.9 (mm) |
| グリッパーの長さ | 5 (mm) |
| 呼び径 dn | 2.5 (mm) |
| 材質 | アルミ |
