FSGA 22 SI-HD-65 M5-AG
製品コード: 10.01.06.04188
真空パッド（オネジ付）
| サイズ | 22 |
| 真空パッドの材質 | シリコンSI-HD |
| 材質の硬度 [ショアA］ | 65 (Shore A) |
| 材質種類 | FDA対応 |
| ニップル材質 | アルミ |
| 接続 | M5-M |
| 折りたたみ式本数 | 1.5 |
| 製品ファミリー | FSGA |
デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| d2 | 11.7 mm |
| Dmax(S) | 25 mm |
| dn | 2.5 mm |
| Ds | 21.5 mm |
| G1 | M5-M |
| H | 24 mm |
| LG1 | 5 mm |
| SW1 | 7 mm |
| Z（ストローク） | 6 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 真空パッドの材質 | シリコンSI-HD |
| 材質の硬度 [ショアA］ | 65 Shore A |
| サイズ | 22 |
| 折りたたみ式本数 | 1.5 |
| 接続 | M5-AG |
| 最小ワーク半径（凸部） | 25 mm |
| ボリューム | 1.4 cm³ |
| 吸着力（-600mbar） | 5.7 N |
| 離脱力 | 15.2 N |
| ホース径（推奨） d | 2 mm |
| 質量 | 3.1 g |
| 製品ファミリー | FSGA |
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
ドキュメント
ドキュメント
スペアパーツ
SA-NIP N016 M5-AG DN25010.01.06.00123接続ニップル (取付ネジ)
| 対応ニップルファミリー | N 016 |
| スレッドG1 | M5-M |
| グリッパーの長さ L1 | 16 (mm) |
| グリッパーの長さ | 5 (mm) |
| 呼び径 dn | 2.5 (mm) |
| 材質 | アルミ |

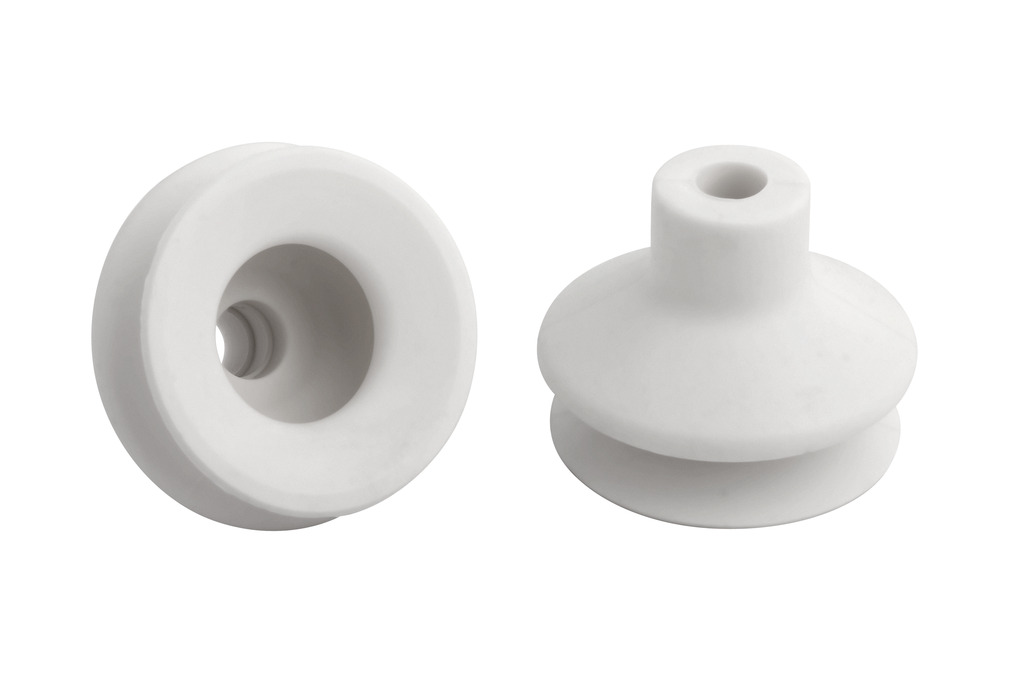

FGA 22 SI-HD-65 N01610.01.06.03419真空パッド（ゴムのみ）
| サイズ | 22 |
| 真空パッドの材質 | シリコンSI-HD |
| 材質の硬度 [ショアA］ | 65 (Shore A) |
| 材質種類 | FDA対応 |
| 折りたたみ式本数 | 1.5 |
