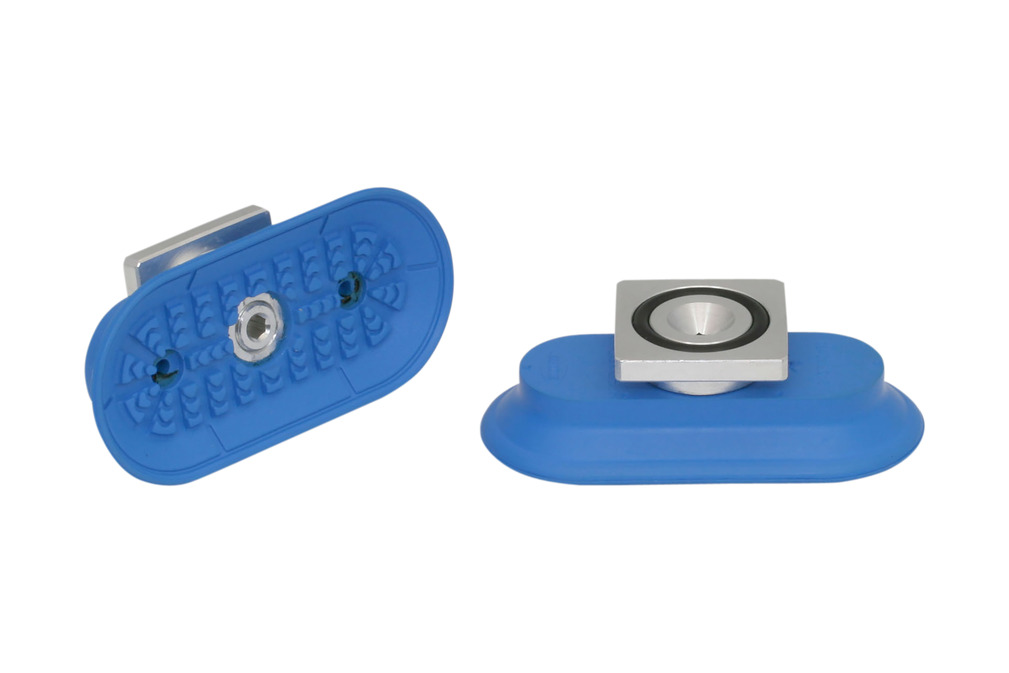

SAOF 80x40 NBR-45 RA
製品コード: 10.01.05.00580
細長いワークや湾曲したワークに適した長円真空パッド
| サイズ (LxW) | 80x40 |
| 真空パッドの材質 | ニトリルゴム NBR |
| 材質の硬度 [ショアA］ | 45 (Shore A) |
| ニップル材質 | アルミ |
| 接続 | RA |
デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| Bmax(S) | 43 mm |
| Bs | 38.6 mm |
| dn | 4 mm |
| H | 23 mm |
| L4 | 32 mm |
| Lmax.(S) | 85 mm |
| Ls | 80.6 mm |
| Z（ストローク） | 4 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 吸着力（-600mbar） | 140 N |
| 水平方向の力 | 110 N |
| 水平方向の力 油性表面 | 100 N |
| ボリューム | 11.7 cm³ |
| 最小ワーク半径（凸部） | 50 mm |
| ホース径（推奨） d | 4 mm |
| 折りたたみ式本数 | 0 |
| 真空パッドの材質 | ニトリルゴム NBR |
| 材質の硬度 [ショアA］ | 45 Shore A |
| 質量 | 44 g |
| 製品ファミリー | SAOF |
| サイズ (LxW) | 80x40 |
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
