SUF 12 SI-55 SC030
製品コード: 10.01.01.13966
滑らかでわずかに粗さのある表面の吸着に適した真空パッド
| サイズ | 12 |
| 真空パッドの材質 | シリコーンゴム SI |
| 材質種類 | FDA対応 |
| 材質の硬度 [ショアA］ | 55 (Shore A) |

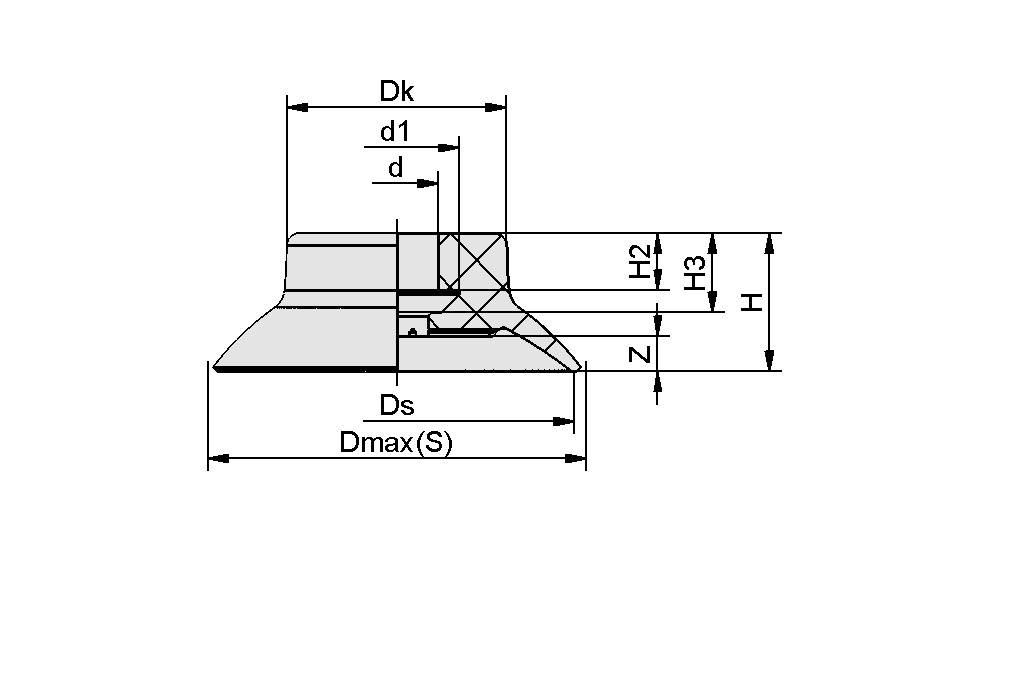

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| d1 | 7.3 mm |
| d | 5.3 mm |
| Dk | 9.5 mm |
| Dmax(S) | 13.2 mm |
| Ds | 12 mm |
| H | 8.6 mm |
| H2 | 4.3 mm |
| H3 | 5.8 mm |
| Z（ストローク） | 1.2 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 吸着力（-600mbar） | 5 N |
| 離脱力 | 5 N |
| ボリューム | 0.12 cm³ |
| 最小ワーク半径（凸部） | 12.5 mm |
| サイズ | 12 |
| 対応ニップルファミリー | SC030 |
| 真空パッドの材質 | シリコーンゴム SI |
| 材質の硬度 [ショアA］ | 55 Shore A |
| 質量 | 0.51 g |
| 製品ファミリー | SUF |
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
