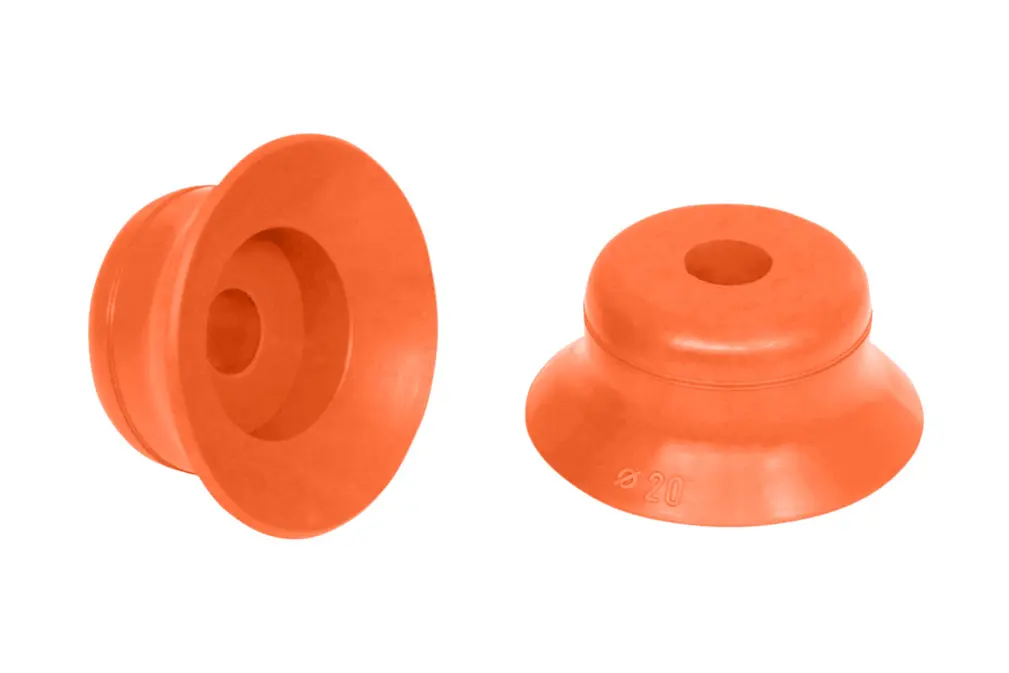

PFG 20 HT1-ESD-60 N006
製品コード: 10.01.01.16206
| サイズ | 20 |
| 真空パッドの材質 | 高温材質 HT1-ESD |
| 材質の硬度 [ショアA］ | 60 (Shore A) |
| 材質 | ノンマーキング |

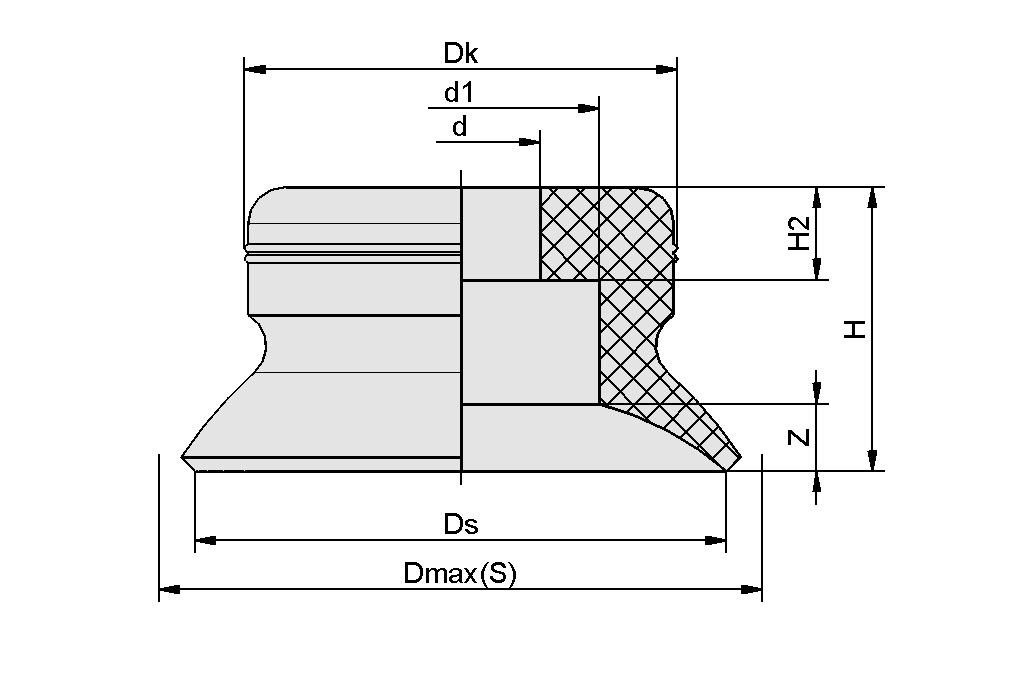

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| d | 4.5 mm |
| d1 | 11 mm |
| Dk | 15.2 mm |
| Dmax(S) | 23 mm |
| Ds | 20 mm |
| H | 10 mm |
| H2 | 4.5 mm |
| Z（ストローク） | 2.2 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 吸着力（-600mbar） | 15.5 N |
| ボリューム | 0.86 cm³ |
| 最小ワーク半径（凸部） | 20 mm |
| サイズ | 20 |
| 対応ニップルファミリー | N 006 |
| 真空パッドの材質 | 高温材質 HT1-ESD |
| 材質の硬度 [ショアA］ | 60 Shore A |
| 質量 | 1.4 g |
| 製品ファミリー | PFG |
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
