SAF 50 NBR-45 G1/4-AG
製品コード: 10.01.01.11440
滑らかで油膜の張ったワークに適したフラット真空パッド
| サイズ | 50 |
| 真空パッドの材質 | ニトリルゴム NBR |
| 材質の硬度 [ショアA］ | 45 (Shore A) |
| ニップル材質 | アルミ |
| 接続 | G1/4-AG |

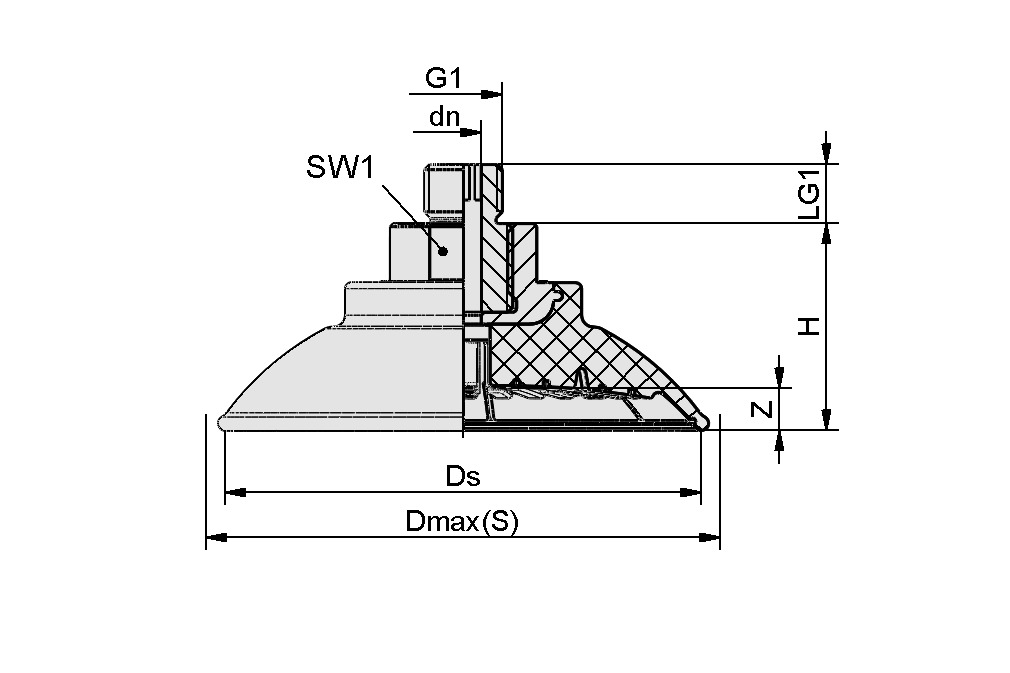

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| dn | 6 mm |
| Dmax(S) | 56 mm |
| Ds | 50 mm |
| G1 | G1/4"-M |
| H | 28 mm |
| LG1 | 10 mm |
| SW1 | 22 mm |
| Z（ストローク） | 5 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 吸着力（-600mbar） | 100 N |
| 水平方向の力 | 80 N |
| 水平方向の力 油性表面 | 76 N |
| ボリューム | 9.48 cm³ |
| 最小ワーク半径（凸部） | 65 mm |
| ホース径（推奨） d | 4 mm |
| サイズ | 50 |
| 真空パッドの材質 | ニトリルゴム NBR |
| 材質の硬度 [ショアA］ | 45 Shore A |
| 質量 | 39.8 g |
| 折りたたみ式本数 | 0 |
| 製品ファミリー | SAF |
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
