VCBL-K1-HD 170x128x100 S-360-15

製品コード: 10.01.12.05273

シュマルツ1回路コンソール用真空クランプブロック

VCBL-K1-HD 170x128x100 S-360-15
デザイン高耐久仕様
寸法 （LxB）170x128
高さ H100 mm
配置プラガブル 360°/15
VCBL-K1-HD 170x128x100 S-360-15

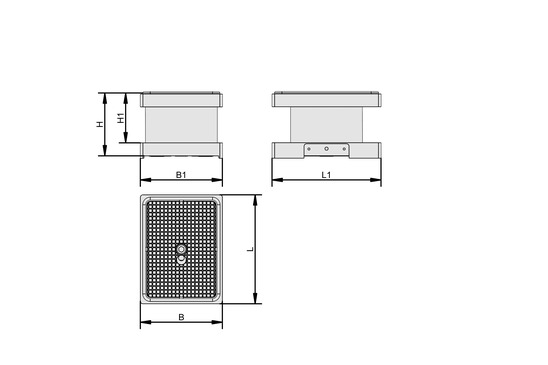

属性 値
B 128 mm
B1 128 mm
H 100 mm
H1 107 mm
L 170 mm
L1 170 mm
この製品に対応するドキュメントは、このセクションにあります。

ドキュメント

言語

取扱説明書
English
取扱説明書
Deutsch
取扱説明書
Polski
取扱説明書
Türkçe
取扱説明書
Pусский
取扱説明書
한국어
取扱説明書
Suomalainen
取扱説明書
Nederlands
取扱説明書
Česky
取扱説明書
Hrvatski
取扱説明書
Slovenščina
取扱説明書
Srpski
取扱説明書
Tiếng Việt
また、ドキュメントはすべて英語で用意されている。

ドキュメント

言語

取扱説明書
English English

スペアパーツ

VCSP-O 170x128x19.5 RB AL
VCSP-O 170x128x19.5 RB AL
10.01.12.05226
長さ L170 mm
幅 B128 mm
寸法 （LxB） mm
高さ H19.5 mm
材質アルミ
オプション仕様摩擦ライニング
VCDR 166x113x6.6 VCBL-K1
VCDR 166x113x6.6 VCBL-K1
10.01.12.03629
長さ L166 mm
幅 B113 mm
高さ H6.6 mm
建築利用真空クランプブロック VCBL-K1
O-RING 50x2.5 NBR-70
O-RING 50x2.5 NBR-70
10.07.08.00073
寸法 （LxB） mm
内径 d50 mm
材質ニトリルゴム NBR
SIEB 15x0.8 MS-A2 0.103/0.07
SIEB 15x0.8 MS-A2 0.103/0.07
10.07.01.00211
外径 D15 mm
長さ L0.8 mm
材質真鍮 / ステンレススチール
SCHR 4762 M10x30 ST-8.8 VZ
SCHR 4762 M10x30 ST-8.8 VZ
20.01.02.02003
長さ L30 mm
ネジ GM10
材質スチール
KLEM-EINH 69.5x28.5x12.5 VCMC-K1
KLEM-EINH 69.5x28.5x12.5 VCMC-K1
10.01.12.04835
長さ L69.5 mm
幅 B28.5 mm
寸法 （LxB） mm
高さ H12.5 mm
建築利用メカニカルクランプ VCMC-K1
DI-PROF 4x6 MOS NK-20 HR
DI-PROF 4x6 MOS NK-20 HR
10.07.04.00054
幅 B4 mm
高さ H6 mm
材質の種類発泡ゴム
材質 (シールリング)天然ゴム NK
材質硬度[ショア硬度 A]20 Shore A
フォーム半円形

おすすめ製品

真空クランプブロック VCBL-K1
真空クランプブロック VCBL-K1
  • 単回路の真空システム
  • ホースレス
  • メカ式クランプを使用してコンソールに固定
×

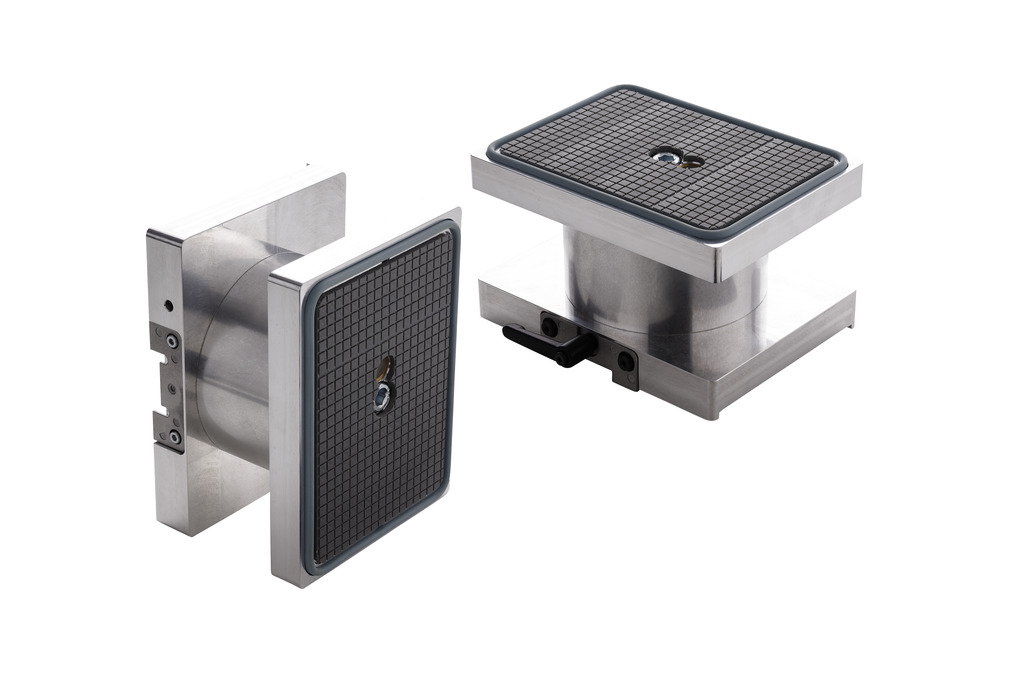

真空クランプブロック VCBL-K1
真空クランプブロック VCBL-K1は、単回路のコンソールシステム付き加工機での使用に適した真空クランプシステムです。
アダプタープレート ISAP-K1
アダプタープレート ISAP-K1
  • 単回路真空システム用
  • メカ式でコンソールテーブルに固定可能
  • イノシュパン真空クランプカップと組み合わせて使用
×
アダプタープレート ISAP-K1
イノシュパンアダプタプレート ISAP-K1は、単回路のコンソールシステムに取り付けて使用可能なクランプシステムです。
メカ式クランプ VCMC-K1-QUICK
メカ式クランプ VCMC-K1-QUICK
  • 単回路コンソール向け
  • ドアフレームや窓枠の固定に好適
  • コンソール上にメカ式で固定
×
メカ式クランプ VCMC-K1-QUICK
単回路コンソールに取付が可能なメカ式クランプ VCMC-L1-QUICK

ご注文情報: VCBL-K1-HD 170x128x100 S-360-15

真空クランプブロック VCBL-K1-HDは、以下の製品で構成されます。:

  • 吸着用ゴムプレート: 様々な寸法をラインアップ
  • メインボディ: アルミニウム製、ブロック固定用のメカ式クランプ付き

スペアパーツ: シーリングコード、真空プレート
アクセサリ: クランプ
