| デザイン | 排気エア接続：側面 |
| グリッパーの長さ L | 100 (mm) |
| 幅B | 55 (mm) |
| 高さ H | 65 (mm) |
| エジェクタ本数 | 1 |
| 最大吸込量 | E100 |
| デザインコンパクトエジェクタ | 真空破壊機能 |
| 材質 | PEEK |
吸着面にPEEK材を使用し、ワークへの負荷や吸着跡の発生を抑制
吸着面積が広く、吸込量も大きいため、ダイナミックな搬送プロセスにおいても安全かつ正確なハンドリングを実現
真空破壊機能を搭載し、迅速かつ正確なワークリリースが可能
低い真空圧で把持するため、ワークへの負荷を軽減
効率的な真空生成でエア消費量を抑え、ランニングコストを削減

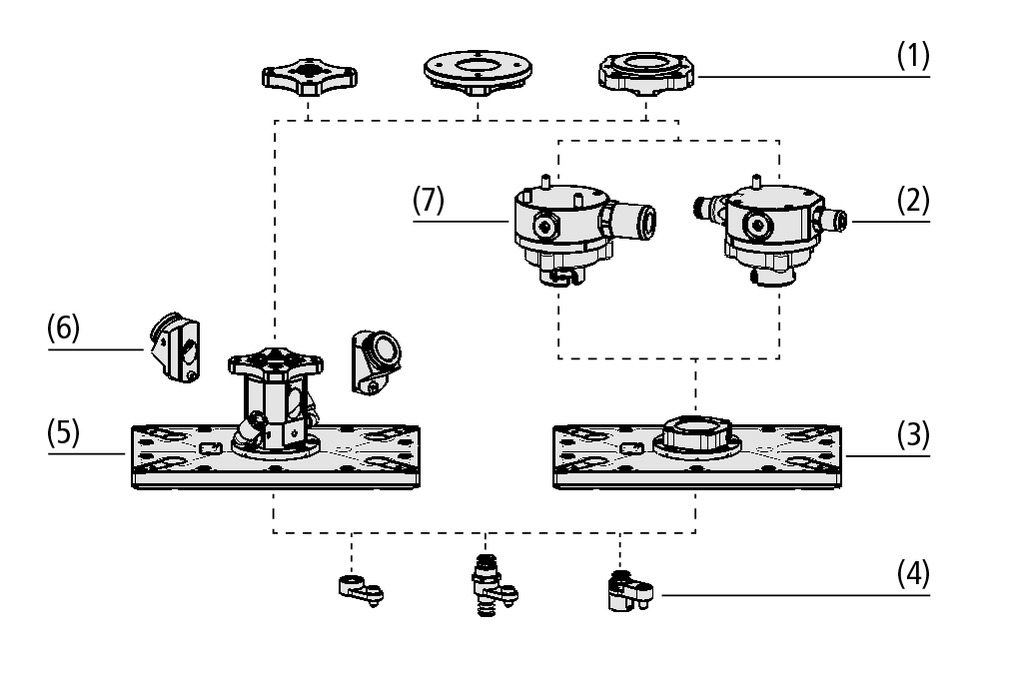

デザイン
デザイン
- 軽量プラスチックとアルミニウム製の真空発生器一体型メインボディ (5)
- 軽量プラスチック製のベースプレート (3) に、真空発生器 (2) または外部真空発生器への接続ユニット (7) を取付可能
- 吸着面はPEEK製で、標準サイズとして100 x 55 mmと170 x 105mmをラインアップ。そのほかのサイズも作成可能
- 吸着パッドやセンサ (4) 、各種ロボットへ接続するためのロボットフランジ (1) など、さまざまなアクセサリを取付可能なモジュールデザイン
- クリーンルームでのアプリケーションに最適な排気エア接続コネクタ (6)
テクニカルデータ
テクニカルデータ
- 吸着面: 100 x 55 mm、170 x 105 mm
- 吸着プレート材質: PEEK
- 吸込量: 31～235 l/min
パフォーマンスデータ
パフォーマンスデータ
メートルインペリアル
検索結果1~8 件 / 8 件中
| デザイン | 排気エア接続：側面 |
| グリッパーの長さ L | 170 (mm) |
| 幅B | 105 (mm) |
| 高さ H | 65 (mm) |
| エジェクタ本数 | 1 |
| 最大吸込量 | E100 |
| デザインコンパクトエジェクタ | 真空破壊機能 |
| 材質 | PEEK |
| グリッパーの長さ L | 100 (mm) |
| 幅B | 55 (mm) |
| 高さ H | 67.4 (mm) |
| デザインコンパクトエジェクタ | 高真空圧タイプ |
| 材質 | PEEK |
| サイズ | 13 |
| ステージ本数 | 2 |
| グリッパーの長さ L | 170 (mm) |
| 幅B | 105 (mm) |
| 高さ H | 67.4 (mm) |
| デザインコンパクトエジェクタ | 高真空圧タイプ |
| 材質 | PEEK |
| サイズ | 13 |
| ステージ本数 | 2 |
| グリッパーの長さ L | 100 (mm) |
| 幅B | 55 (mm) |
| 高さ H | 67.4 (mm) |
| 製品仕様：グリッパー | フランジベース QCM |
| 材質 | PEEK |
| サイズ | 51 |
| グリッパーの長さ L | 170 (mm) |
| 幅B | 105 (mm) |
| 高さ H | 67.4 (mm) |
| 製品仕様：グリッパー | フランジベース QCM |
| 材質 | PEEK |
| グリッパーの長さ L | 100 (mm) |
| 幅B | 55 (mm) |
| 高さ H | 26.9 (mm) |
| 製品仕様：グリッパー | クイックチェンジアダプタ |
| 材質 | PEEK |
| グリッパーの長さ L | 170 (mm) |
| 幅B | 105 (mm) |
| 高さ H | 26.9 (mm) |
| 製品仕様：グリッパー | クイックチェンジアダプタ |
| 材質 | PEEK |
