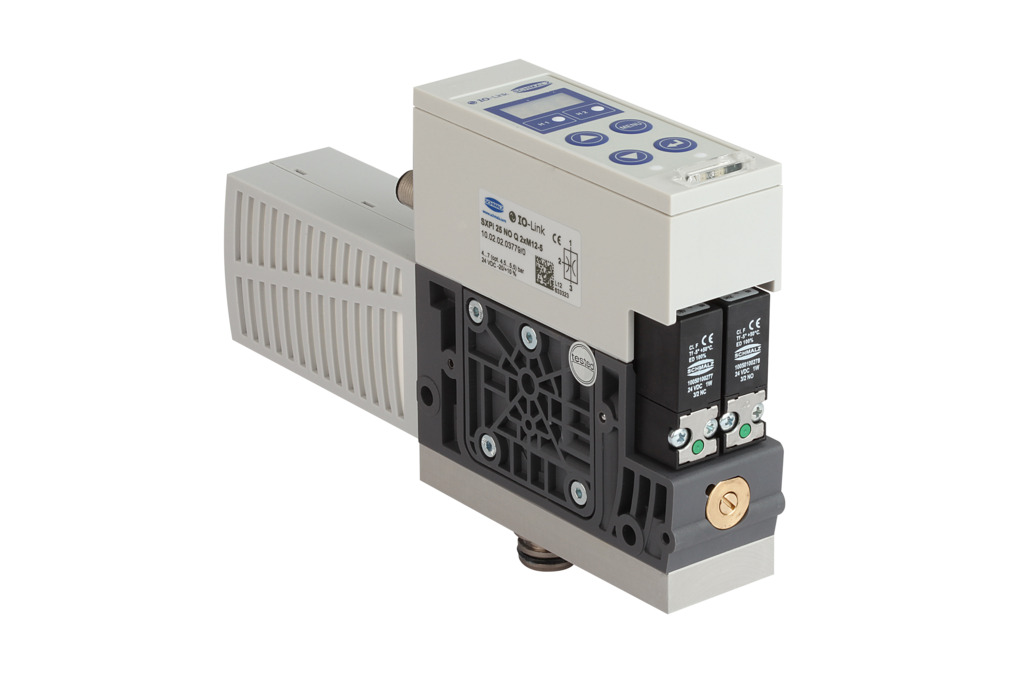

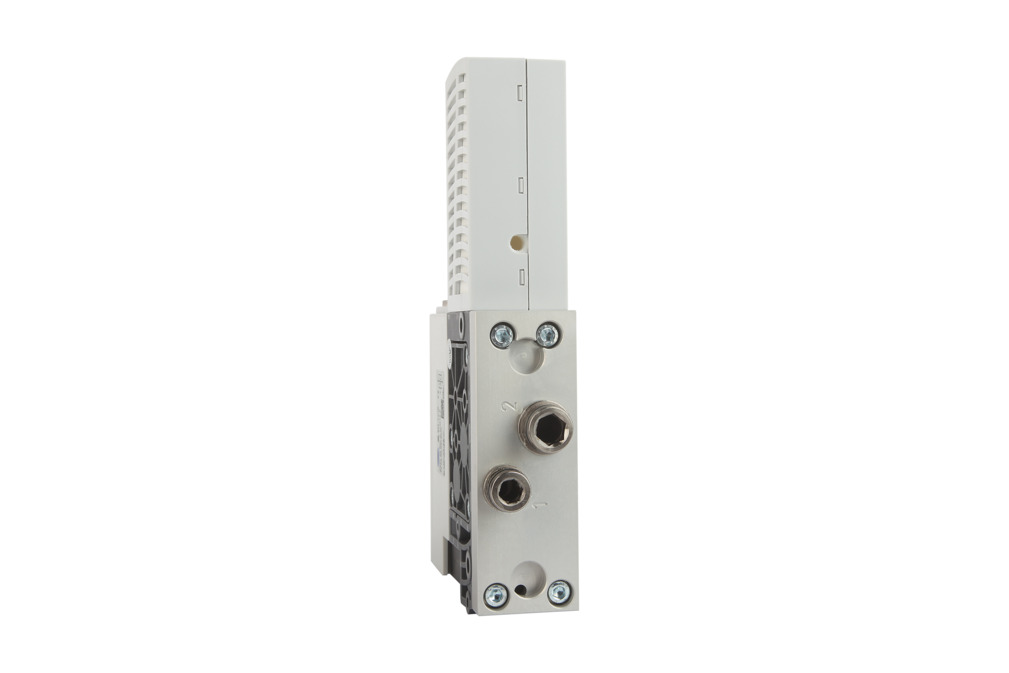

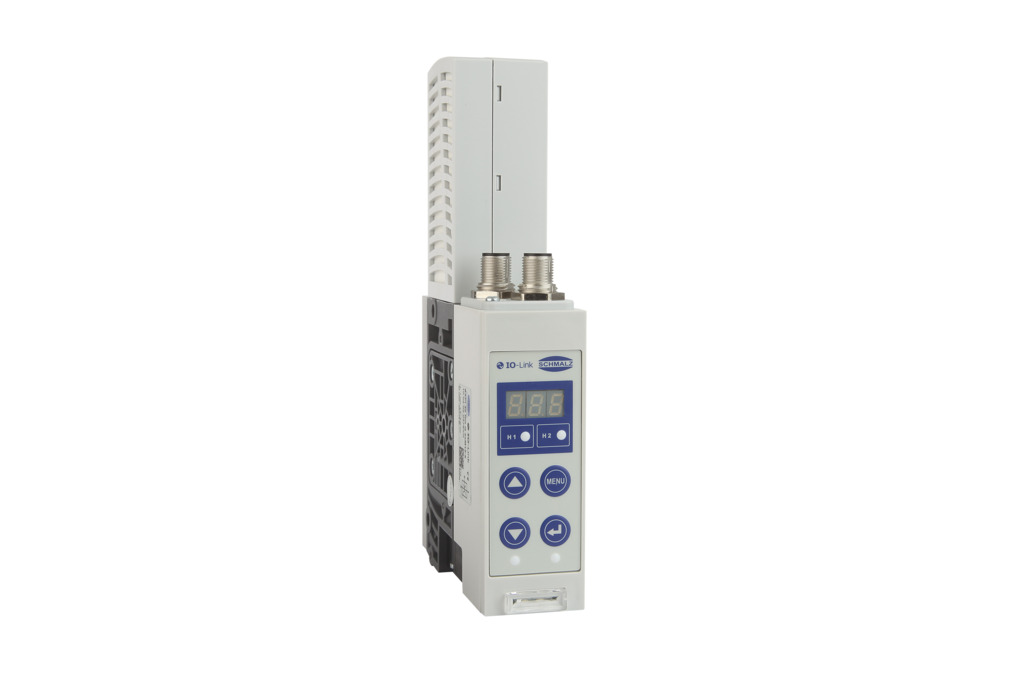

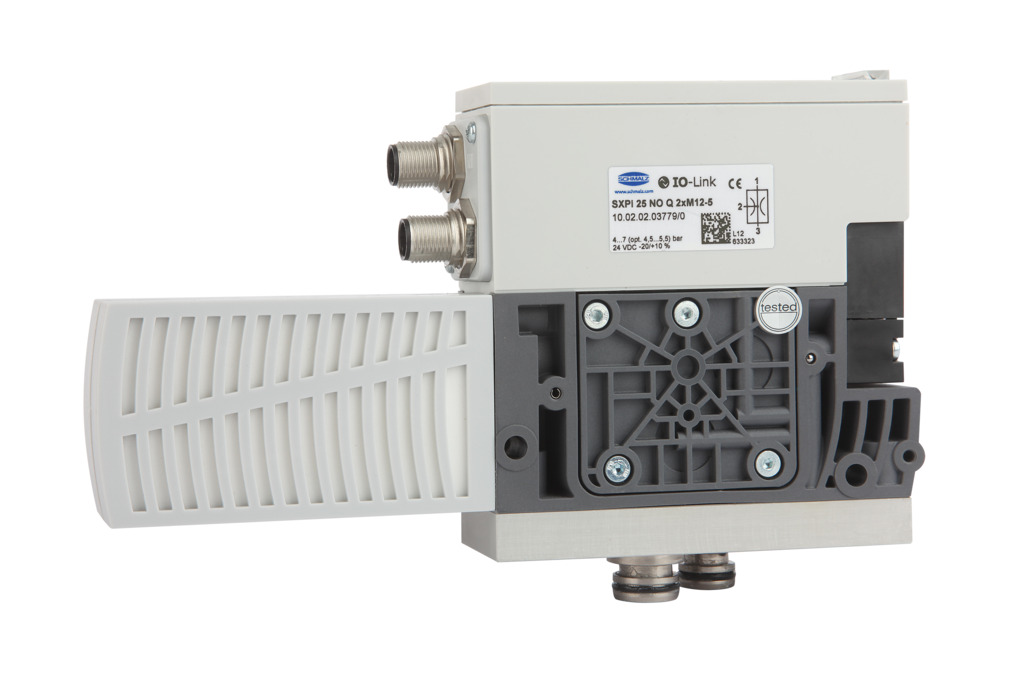

SXPi 25 NO Q 2xM12-5
製品コード: 10.02.02.03779
コンディションモニタリング、エアセービング機能付きコンパクトエジェクタ
| ノズル径 | 2.5 (mm) |

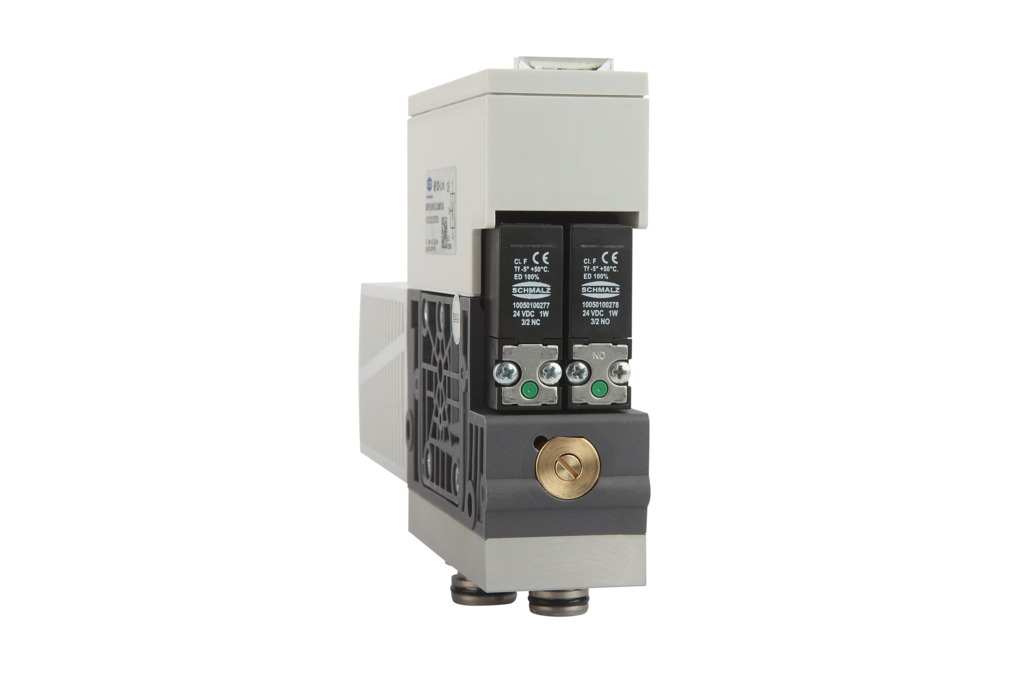

| 電磁弁 | ノーマルオープン |

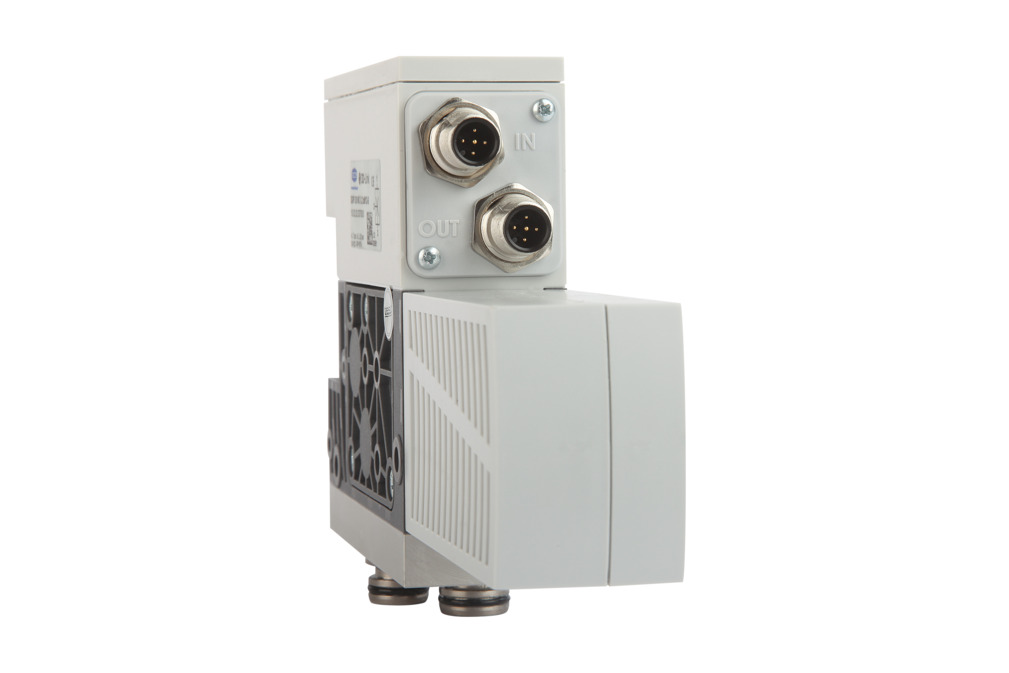

| 電気の接続 | M12 オネジ（5ピン） x2 |
| コミュニケーション | IO-Link（クラスA） |
| 吸込量（最大） | 185 (l/min) |
| エア消費量吸引 | 290 (l/min) |
| 圧力範囲（作動圧） [bar］ | 3.0 ～ 6.0 bar |
| 最大真空 | 850 (mbar) |
| ノイズレベルフリー | 67 (dB(A)) |
| 保護タイプ IP | IP 65 |
デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| B | 39 mm |
| d | 5.5 mm |
| G2 | M12x1-M |
| H | 108 mm |
| H1 | 120 mm |
| H2 | 54 mm |
| H3 | 6 mm |
| L | 210 mm |
| L2 | 5 mm |
| L3 | 97 mm |
| X1 | 89 mm |
| Y1 | 10 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| ノズル径 | 2.5 mm |
| 到達真空圧 | 85 % |
| 吸込量（最大） | 185 l/min |
| 吸込量（最大） | 11.1 m³/h |
| 最大吸込量 | 6.53 cfm |
| エア消費量吸引 | 290 l/min |
| エア消費量吸引 | 17.4 m³/h |
| エア消費量吸引 | 10.24 cfm |
| ノイズレベルフリー | 67 dB(A) |
| 圧力範囲（作動圧） [bar］ | 43.5 ～ 87.0 |
| 圧力範囲（作動圧） [bar］ | 3.0 ～ 6.0 bar |
| 最大エア消費量 真空破壊 | 200 l/min |
| エア消費量真空破壊 | 7.06 cfm |
| エア消費量真空破壊 | 12 m³/h |
| 推奨圧縮エアホース内径 | 8 mm |
| 推奨ホース内径 真空 | 9 mm |
| 電磁弁 | ノーマルオープン |
| 質量 | 0.82 kg |
| 作動温度 | 0 ～ 50 ℃ |
| 製品ファミリー | SXPi |
パフォーマンスデータ
パフォーマンスデータ
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
ドキュメント
ドキュメント
ソフトウェア
ソフトウェア
この製品に対応するソフトウェアは、このセクションにあります。
| ドキュメント | 言語 |
|---|---|
| 英語 | |
| 英語 |
スペアパーツ
SD 96x54x40 SXPi/SXMPi10.02.02.02124真空エジェクタ用サイレンサ
| グリッパーの長さ L | 96 (mm) |
| 幅B | 54 (mm) |
| 高さ H | 40 (mm) |
| 構築用 | コンパクトエジェクタ SXPi/SXMPi |
アクセサリ
ASK B-M12-5 5000 K-5P21.04.05.00080接続ケーブル
| 電気の接続 | M12メネジコネクタ、5ピン |
| ケーブルの長さ | 5000 (mm) |
| 接続 2 | ケーブル、5極 |
| 材質 ホース | PURケーブル |
GPQ1 122x46x43 SXPi/SXMPi10.02.02.02473クイックチェンジ付ベースプレート
| グリッパーの長さ L | 122 (mm) |
| 幅B | 46 (mm) |
| 高さ H | 43 (mm) |
| 接続本数 | 1 |
| 構築用 | コンパクトエジェクタ SXPi/SXMPi |
GPQ2 122x87x48 SXPi/SXMPi10.02.02.02154クイックチェンジ付ベースプレート
| グリッパーの長さ L | 122 (mm) |
| 幅B | 87 (mm) |
| 高さ H | 48 (mm) |
| 接続本数 | 2 |
| 構築用 | コンパクトエジェクタ SXPi/SXMPi |
