SCPLc 100 HF G FA NO PNP
製品コード: 10.02.02.07603
マルチステージノズルと一体型バルブを内蔵したコンパクトエジェクタ。 ノズルと一体化したバルブ技術。 と真空スイッチ
業界： ガラス | 汎用 | 包装 | 木材
| サイズ | 100 |
| デザイン | 多め（通気性のあるワーク向け |
| スレッドG1 | G3/8"-F |
| スレッドG2 | |
| 到達真空圧 | 70 (%) |
| 吸込量（最大） | 1020 (l/min) |
| エア消費量吸引 | 395 (l/min) |
| デザインコンパクトエジェクタ | 排気エア接続フランジタイプ：上部 |
| 電磁弁 | ノーマルオープン |
| 電気の接続 | |
| 構築真空スイッチ | PNPスイッチング |

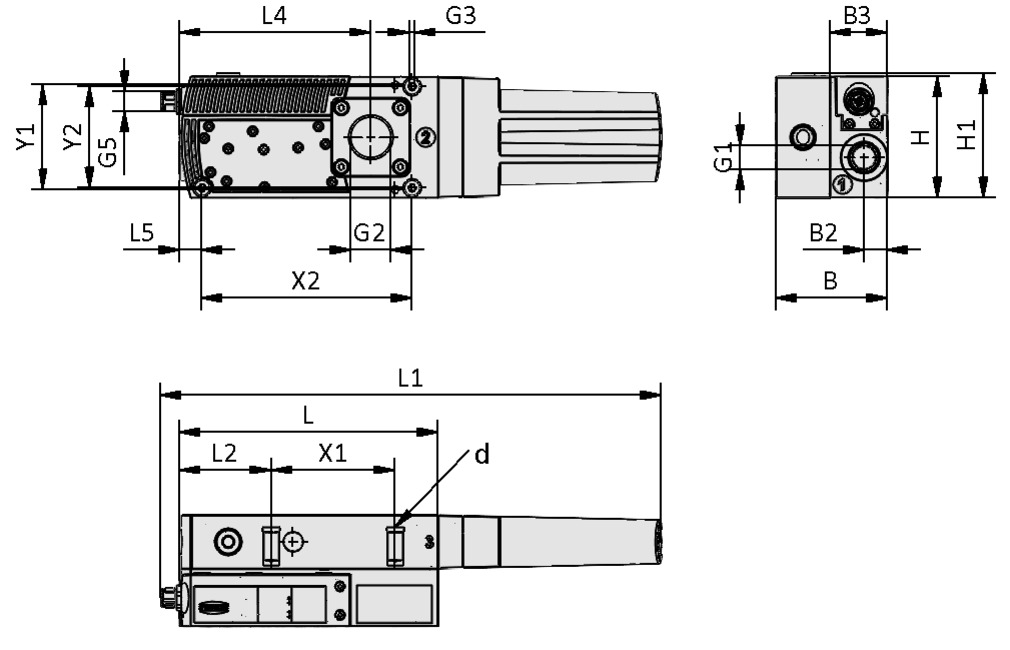

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| B | 97.8 mm |
| B2 | 13.8 mm |
| B3 | 34 mm |
| d | 5.5 mm |
| G1 | G3/8"-F |
| G2 | |
| G3 | M4-F |
| G5 | M12x1-M |
| H | 72 mm |
| H1 | 74 mm |
| L | 153.5 mm |
| L1 | 297 mm |
| L2 | 54.5 mm |
| L4 | 113.5 mm |
| L5 | 13.5 mm |
| X1 | 73.5 mm |
| X2 | 124.5 mm |
| Y1 | 62 mm |
| Y2 | 60 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| ノズルサイズ | 1.6mm（三段） |
| 構築真空スイッチ | PNPスイッチング |
| 電磁弁 | ノーマルオープン |
| 電気の接続 | |
| 到達真空圧 | 70 % |
| 吸込量（最大） | 1,020 l/min |
| 吸込量（最大） | 61.2 m³/h |
| エア消費量吸引 | 395 l/min |
| エア消費量吸引 | 23.7 m³/h |
| 最大エア消費量 真空破壊 | 124 l/min |
| エア消費量真空破壊 | 7.4 m³/h |
| 最大真空 | 700 mbar |
| 最適作動圧 | 4.5 bar |
| 圧力範囲（作動圧） [bar］ | |
| ノイズレベルフリー | 70 dB(A) |
| ノイズレベル吸引 | 64 dB(A) |
| 作動温度 | |
| 保護タイプ IP | |
| 質量 | 1,250 g |
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
ドキュメント
ドキュメント
スペアパーツ
- 効率的
SEP HV 3 16 2210.02.01.01397カートリッジとしてのマルチスタゲンノズル
| デザイン | 高真空圧タイプ |
| ステージ本数 | 3 |
| ノズルサイズ | 1.6 mm |
| エジェクタ用真空カートリッジの穴径 | 22 (mm) |
| 到達真空圧 | 90 (%) |
| 圧力範囲（作動圧） [bar］ | 2.0 ～ 6.0 bar |
| 最適作動圧 | 4 (bar) |
| 吸込量（最大） | 308.8 (l/min) |
| エア消費量吸引 | 103 (l/min) |
DI-RA 112.5x34.8 NBR-55 SBPL/SCPL10.02.01.01541シーリングフレーム
| 構築用 | SBPL/SCPL |
| グリッパーの長さ L | 112.5 (mm) |
| 幅B | 34.8 (mm) |
| 高さ H | 2.8 (mm) |
SIEB 36.2x0.2 A2 400 0.4/0.2210.02.02.07119真空システムを保護するスクリーン
汚染から
| 材質 | オーステナイト系ステンレス鋼 |
| 外径D | 36.2 (mm) |
| グリッパーの長さ L | 0.2 (mm) |
アクセサリ
ASK B-M12-5 5000 K-5P21.04.05.00080接続ケーブル
| 電気の接続 | M12メネジコネクタ、5ピン |
| ケーブルの長さ | 5000 (mm) |
| 接続 2 | ケーブル、5極 |
| 材質 ホース | PURケーブル |
ASK B-M12-5 1000 S-M12-521.04.05.00158電気接続ケーブル
| 圧力範囲（作動圧） [bar］ | bar |
| 電気の接続 | M12メネジコネクタ、5ピン |
| ケーブルの長さ | 1000 (mm) |
| 接続 2 | プラグM12、5極 |
| 材質 ホース | PURケーブル |
ASK B-M12-5 2000 S-M12-521.04.05.00211電気接続ケーブル
| 圧力範囲（作動圧） [bar］ | bar |
| 電気の接続 | M12メネジコネクタ、5ピン |
| ケーブルの長さ | 2000 (mm) |
| 接続 2 | プラグM12、5極 |
| 材質 ホース | PURケーブル |
