SFF 8 NBR-ESD-55 SC020
製品コード: 10.01.01.15959
業界： 包装
| サイズ | 8 |
| 真空パッドの材質 | ニトリルゴム NBR-ESD (ESD対策ゴム) |
| 材質の硬度 [ショアA］ | 55 (Shore A) |
| 製品ファミリー | SFF |
| 折りたたみ式本数 | 0 |

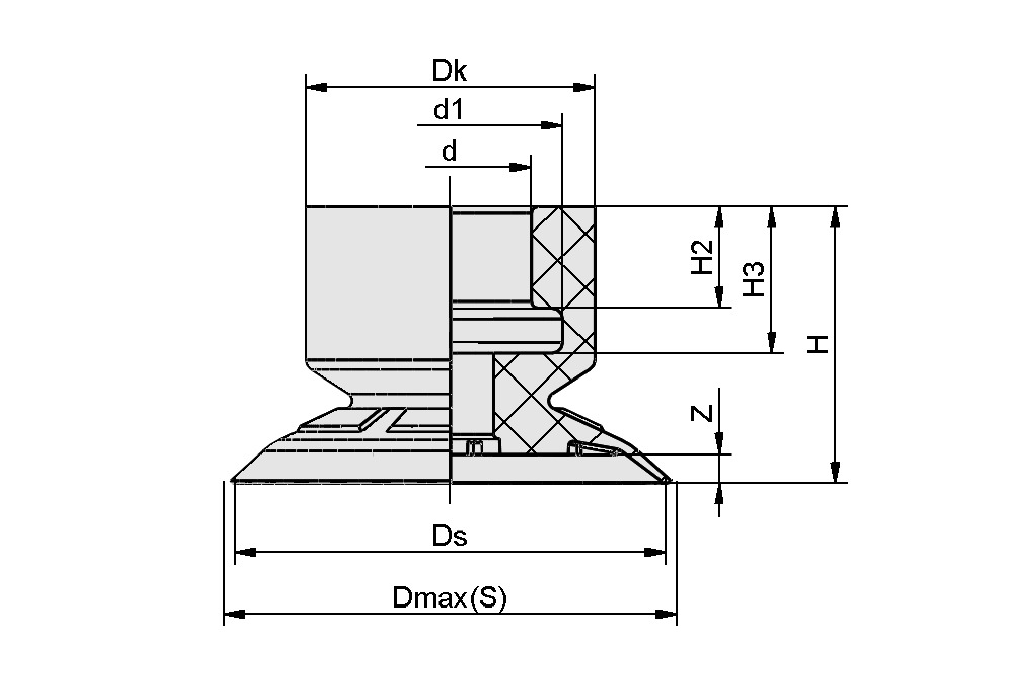

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| Dmax(S) | 8.5 mm |
| Dk | 6.5 mm |
| Ds | 8 mm |
| d | 3.2 mm |
| d1 | 4.5 mm |
| H | 6 mm |
| H2 | 2.2 mm |
| H3 | 3.1 mm |
| Z（ストローク） | 0.5 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 離脱力 | 2.2 N |
| 吸着力（-600mbar） | 1.5 N |
| ボリューム | 0.06 cm³ |
| サイズ | 8 |
| 折りたたみ式本数 | 0 |
| 真空パッドの材質 | ニトリルゴム NBR-ESD (ESD対策ゴム) |
| 材質の硬度 [ショアA］ | 55 Shore A |
| 最小ワーク半径（凸部） | 7 mm |
| 対応ニップルファミリー | SC 020 |
| 質量 | 0.1 g |
| 製品ファミリー | SFF |
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
