壁付けジブクレーン

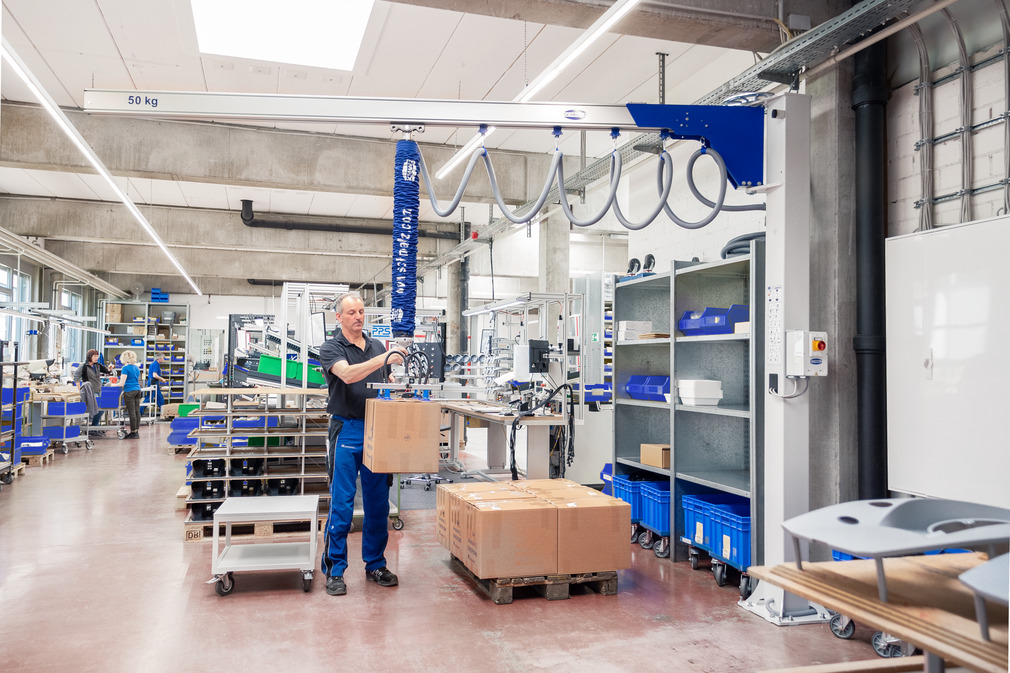

シュマルツのジブクレーンは非常に汎用性が高く、電気チェーンブロック、ロープホイスト、ロープバランサー、真空リフターなど、多くのリフティング装置と組み合わせることができます。ジブクレーンは、既存の柱や壁に取り付けられ、180°の旋回角度を持ちます。これにより、既存の空間の寸法を最適に利用することができます。シュマルツは、お客様の現場状況に合わせて、クレーンを取り付けるための様々なソリューションを提供します。壁付けジブクレーンは、新たに開発した特殊なアタッチメントを使用することで、簡単に取り付けることができます。

1,000 kgまでのクレーンシステムには、アルミ製のクレーンレールを使用しています。これにより、極めて高い応答性が保証され、人にやさしい作業をサポートします。クレーンの柱はすべてアンカーで固定できるため、中間プレートを追加する必要はありません。

製品に関するお問い合わせ

優れた低摩擦特性により人間工学的に最適

高い作業速度と位置決め精度

既存の空間の理想的な活用

プロファイル表面にアルマイト処理を施した高品質・低摩耗構造材

DIN EN 13001に基づく設計: リフティングクラス HC3、ストレスグループ S1

デザイン

(1) 電気チェーンブロック

(2) 電源供給

ケーブルまたは導体線

(3) スチール製ウォールブラケット

クレーン固定用の取付金具

(4) アルミ製ピボットベアリング

柱付けジブクレーンの旋回角度：270°

壁付けジブクレーン旋回角度：180°

ジブの旋回範囲を制限可能

(5) アルミ製ジブ

長さ：2,000 mm～8,000 mm

構成部品

アルミ製ジブにより、必要な力を最小化

中空形状を持つ押出成形品により、摩擦が少なく軽い動作感覚
材質：アルマイト処理されたアルミ材 (EN AW 60 63 T66)
低質量（質量3 kg/m以下）により、旋回が容易
ジブの調整が容易で、ワークを正確に位置決め可能
どの場合でも、移動経路を調整するための2つの固定および移動型エンドストップが付属

動かしやすいピボットベアリング

ピボットベアリングの近くでも楽に旋回可能
2本のベアリングボルトにより、天井高が低くても簡単に取り付け可能
メンテナンスフリーの球面軸受けベアリング

低摩擦の搬送用トロリ

頑丈なアルミニウム圧力鋳造設計
あらゆるタイプのホイストを確実に接続
高性能プラスチック製の大型ローラーによる最適な走行性能

ケーブル

アルミ部のケーブルトロリによる電源供給を標準装備
電源ケーブル（フラットケーブル）およびホース（真空および圧縮エア）に適しています。

導体線　※日本非売品

絶縁樹脂レールを介したワイヤレス給電
干渉を引き起こすケーブル収納装置やケーブルループがない
ピボットベアリングと搬送用トロリの移動経路が最大400 mm拡大

テクニカルデータ

計算の根拠：DIN EN 13001
ホイストクラス：HC3
ストレス群：S1

バキュームリフト「バキュマスター」用壁付けジブクレーン

バキュームリフト「バキュマスター」用アルミ製クレーンレール付き壁付けジブクレーンWK

タイプ	最大可搬重量[kg］	L [mm］	*H [mm］**	H1 [mm］	B [mm］	L1 [mm］	L2 [mm］
WK-KZG-80	80	3,000 - 6,000	695	500	205	155	650 - 850
WK-KZG-125	125	3,000 - 6,000	695 - 945	500 - 750	205	155	650 - 850
WK-KZG-200	200	3,000 - 8,000	945	750	250	155	700 - 900
WK-KZG-350	350	3,000 - 6,000	945	750	250	155	700 - 900
WK-KZG-650	650	3,000 - 6,000	1,195	1,000	400	155	750 - 950
WK-KZG-1000	1,000	3,000 - 6,000	1,495	1,300	600	155	800 - 1,000

*H max.= 5,000 mm

真空バランサー「ジャンボ」用壁付けジブクレーン

真空バランサー「ジャンボ」用アルミクレーンレール付き壁付けジブクレーンWK

タイプ	最大可搬重量 [kg］	L [mm］	*H [mm］**	H1 [mm］	B [mm］	L1 [mm］	L2 [mm］
WK-JU-45	45	2,000 - 6,000	695	500 - 505	205	155	450 - 750
WK-JU-65	65	2,000 - 6,000	695	500	205	155	450 - 750
WK-JU-85	85	3,000 - 6,000	695	500	205	155	650 - 850
WK-JU-110	110	3,000 - 6,000	695	500	205	155	650 - 850
WK-JU-140	140	3,000 - 6,000	695 - 945	500 - 750	205 - 250	155	650 - 850
WK-JU-200	200	3,000 - 6,000	945	750	250	155	700 - 900
WK-JU-300	300	3,000 - 6,000	945	750	250	155	700 - 900
