VCBL-S1 120x50x50 D-360 TV
製品コード: 10.01.12.02271
SCM/Morbidelliコンソール向け真空クランプブロック
業界：木材
| サイズ (LxW) | 120 x 50 |
| グリッパーの長さ L | 120 (mm) |
| 幅B | 50 (mm) |
| 高さ H | 50 (mm) |
| アレンジメント | 回転式360 |
| 製品仕様追加 真空クランプブロック | センシングバルブ |

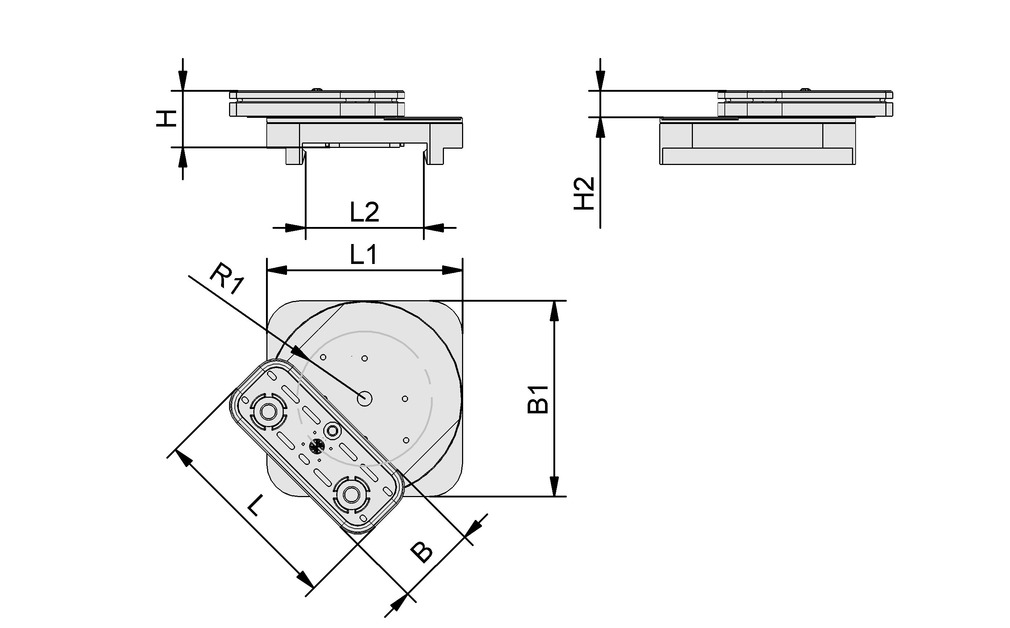

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| B | 50 mm |
| B1 | 120 mm |
| L | 120 mm |
| H | 50 mm |
| H2 | 31.5 mm |
| L1 | 120 mm |
| L2 | 72.5 mm |
| R1 | 41.3 mm |
ドキュメント
ドキュメント
スペアパーツ
TV D9 4.310.01.12.02514使用しない吸着パッドや真空クランプブロックの吸込み止めるタッチバルブ
| 外径D | 9 (mm) |
| スプリングストロークZ | 4.3 (mm) |
| グリッパーの長さ L | 22.8 (mm) |
VCDR 115.5x43x5 VCBL-S10.01.12.03569シーリングフレーム (下部)
| グリッパーの長さ L | 115.5 (mm) |
| 幅B | 43 (mm) |
| 高さ H | 5 (mm) |
| 構築用 | 真空クランプブロック VCBL-S |
| クランプ範囲 [mm］ | ｍｍ |
TV D9 4.310.01.12.02514使用しない吸着パッドや真空クランプブロックの吸込み止めるタッチバルブ
| 外径D | 9 (mm) |
| スプリングストロークZ | 4.3 (mm) |
| グリッパーの長さ L | 22.8 (mm) |
