ボールジョイント KGL

ネジ径 G1/8、G1/4、G1/2
商品に直接アクセスする

傾斜したワークの表面の吸着搬送が可能になり、幅広いアプリケーションに対応

頑丈で気密性の高いボールジョイントによって真空状態を維持

パッドの旋回位置が低く、傾斜面への接地時の摩耗を抑制

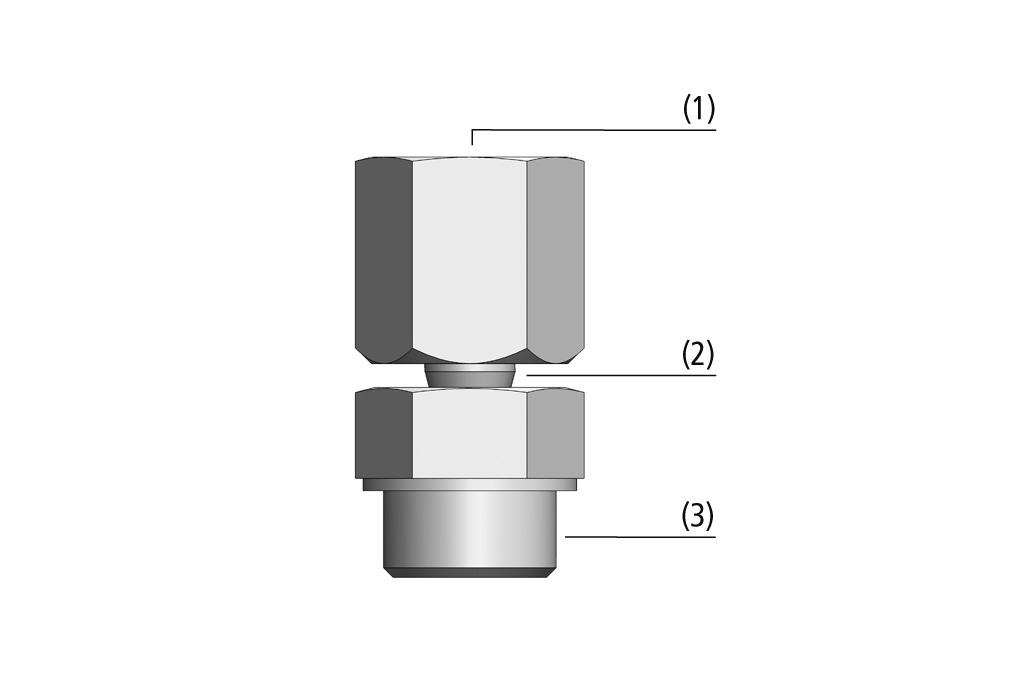

デザイン
  • 亜鉛メッキ鋼製 (KGL-...) またはステンレス鋼製 (KGL-...-A2)
  • エア漏れを防ぐOリングの付いたボールとソケット (2)
  • 様々なネジ径をラインアップ (1) (3)
  • 最大傾斜角度: 15°
テクニカルデータ
  • ネジ径: G1/8、G1/4、G1/2
  • 最大傾斜角度: 15°
  • エア漏れを防ぐシーリングの付いたボールとソケットを使用した金属製の首振りジョイント
ドキュメント

この製品に対応するドキュメントは、このセクションにあります。

ドキュメント言語
日本語

また、ドキュメントはすべて英語で用意されている。

ドキュメント言語
英語

フィルタ結果

垂直方向荷重
スレッドG1
スレッドG2
製品ファミリー
業界分野

検索結果1~4 件 / 4 件中

KGL G1/8-IG G1/8-AG A2

製品コード: 10.01.03.00109

ジョイント付真空パッドの取り付けで、傾斜面に適応

スレッドG1G1/8"-F
スレッドG2G1/8-M
高さ H26.5 (mm)
材質オーステナイト系ステンレス鋼
KGL G1/4-IG G1/4-AG

製品コード: 10.01.03.00110

ジョイント付真空パッドの取り付けで、傾斜面に適応

スレッドG1G1/4"-F
スレッドG2G1/4"-M
高さ H37.5 (mm)
KGL G1/2-IG G1/2-AG

製品コード: 10.01.03.00111

ジョイント付真空パッドの取り付けで、傾斜面に適応

スレッドG1G1/2"-F
スレッドG2G1/2-M
高さ H40 (mm)
KGL G1/4-IG M10x1.25-AG

製品コード: 10.01.03.00137

ジョイント付真空パッドの取り付けで、傾斜面に適応

スレッドG1G1/4"-F
スレッドG2M10x1.25-M
高さ H37.5 (mm)
