FSTE-HDB G1/2-AG 80 VG-AB
製品コード: 10.01.02.01441

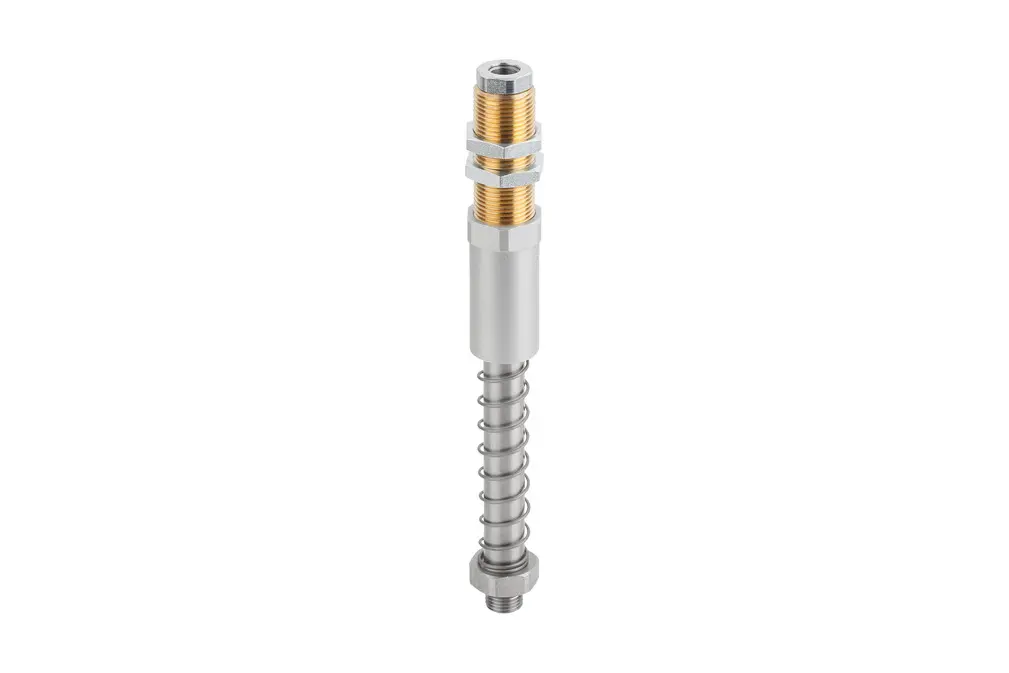

ダンピングスプリング付きで、高さ補正可能、頑丈でボール式回転防止ガード付きのスプリングプランジャー
| 真空パッド接続 | G1/2-M |
| 製品ファミリー | FSTE-HDB |
| スプリングストロークZ | 80 (mm) |
| 取付部品のデザイン | 回転防止機構付き アンチブロック |
| 締め付けトルク（最大） | 50 (Nm) |

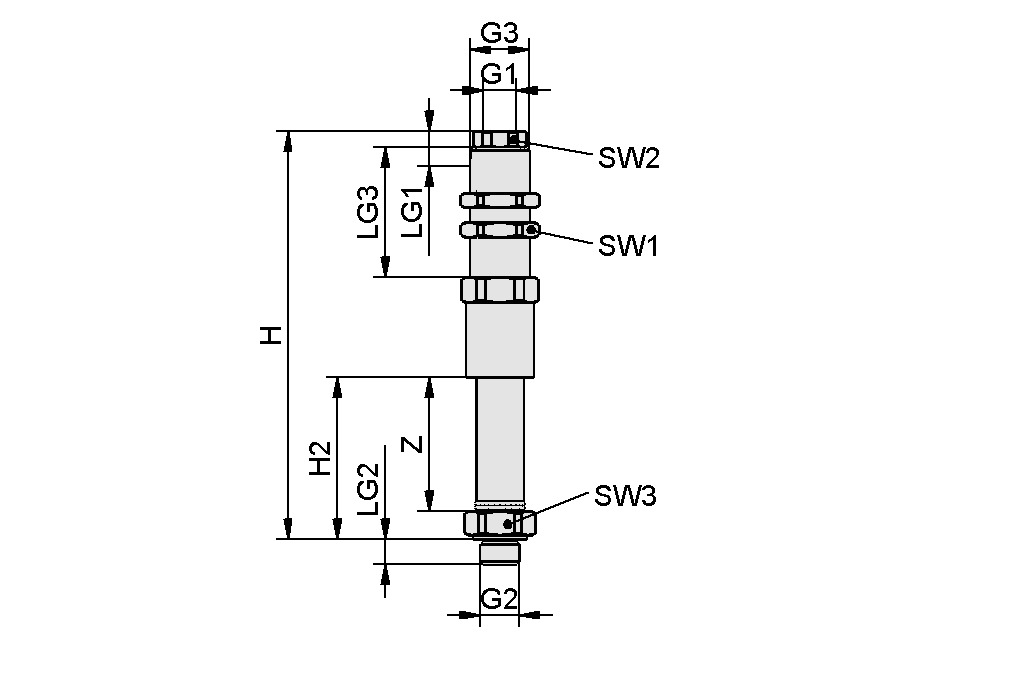

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| G1 | G3/8"-F |
| G2 | G1/2-M |
| G3 | M30x1.5-M |
| H | 216.3 mm |
| H2 | 91.8 mm |
| LG1 | 16 mm |
| LG2 | 10.5 mm |
| LG3 | 50 mm |
| SW1 | 36 mm |
| SW2 | 24 mm |
| SW3 | 32 mm |
| Z（ストローク） | 80 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 取付部品のデザイン | 回転防止機構付き アンチブロック |
| バネ定数 | 1.07 N/mm |
| スプリング・プレテンション | 21.5 N |
| バネ力センター | 64.5 N |
| 垂直方向荷重 | 4,900 N |
| 水平方向荷重 | 800 N |
| 締め付けトルク（最大） | 50 Nm |
| 質量 | 725 g |
| 作動温度 | 0 ～ 80 °C |
| 製品ファミリー | FSTE-HDB |
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
ドキュメント
ドキュメント
アクセサリ
