FSTIm N004 4/2.5 A 5 IN
製品コード: 10.01.02.01335
スプリングプランジャー
| 製品ファミリー | FSTIm |
| デザイン | 垂直方向真空ガイド |
| スプリングストロークZ | 5 (mm) |
| 取付部品のデザイン | (絶縁性 |
| 締め付けトルク（最大） | 4 (Nm) |

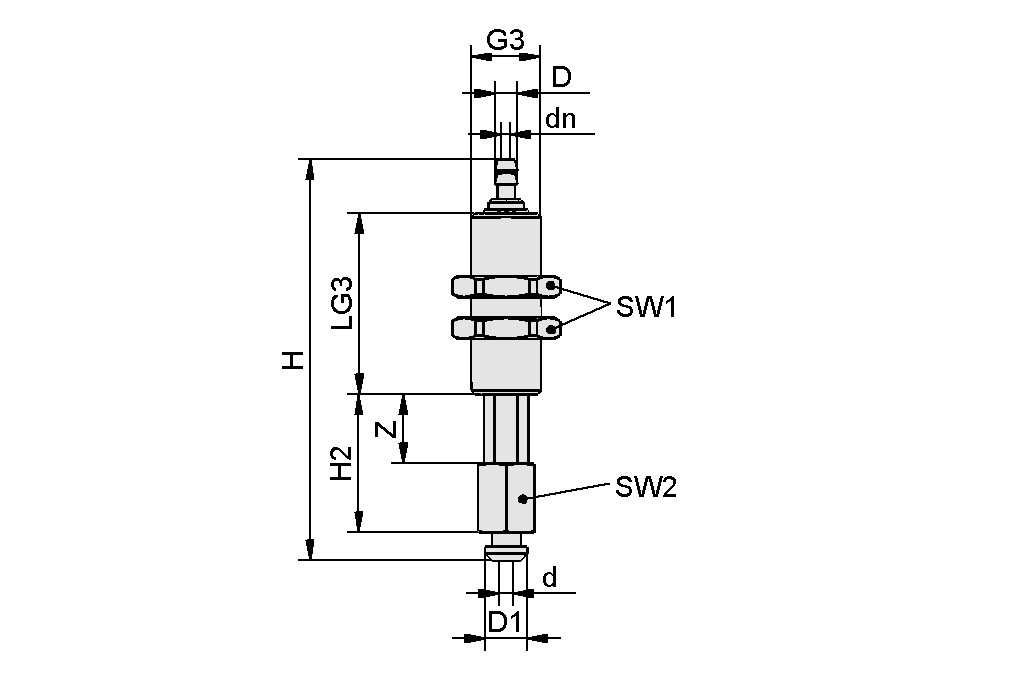

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| D | 3.2 mm |
| d | 2 mm |
| dn | 1.3 mm |
| D1 | 6 mm |
| G3 | M10x1-M |
| H | 45.7 mm |
| H2 | 15 mm |
| LG3 | 19 mm |
| SW1 | 14 mm |
| SW2 | 8 mm |
| Z（ストローク） | 5 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 取付部品のデザイン | (絶縁性 |
| バネ定数 | 0.06 N/mm |
| スプリング・プレテンション | 0.5 N |
| バネ力センター | 0.64 N |
| 垂直方向荷重 | 15 N |
| 水平方向荷重 | 10 N |
| 締め付けトルク（最大） | 4 Nm |
| 質量 | 12 g |
| 作動温度 | 0 ～ 80 °C |
| 製品ファミリー | FSTIm |
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
ドキュメント
ドキュメント
アクセサリ
HTR-STA 47 1N D10/16 FL10.08.03.00085真空パッド/スプリングプランジャーをフレームに自由に取り付けられるホルダー
| グリッパーの長さ L | 47 (mm) |
| 接続1 | スロットナット 1個 |
| 吸引カップまたはスプリングプランジャー接続口 | Φ10 mm またはΦ16 mmに対応 |
| デザイン | 平坦 |
HTR-STS 30x30 D10/16 WI10.08.03.00088真空パッド/スプリングプランジャーを角パイプに自由に取り付けられるホルダー
| 接続1 | 30 x 30 |
| 吸引カップまたはスプリングプランジャー接続口 | Φ10 mm またはΦ16 mmに対応 |
| デザイン | エルボ |
HTR-STS 40x40 D10/16 WI10.08.03.00089真空パッド/スプリングプランジャーを角パイプに自由に取り付けられるホルダー
| 接続1 | 40 x 40 |
| 吸引カップまたはスプリングプランジャー接続口 | Φ10 mm またはΦ16 mmに対応 |
| デザイン | エルボ |
