SXT-CL P 40 40 AL
製品コード: 10.07.13.00111
円形ツーリング用クランプ
| デザイン | パラレル |
| 幅B | 40 (mm) |
| グリッパーの長さ L | 130 (mm) |
| 材質 | アルミ |
| 構築用 | パイプ 40 / 40 |

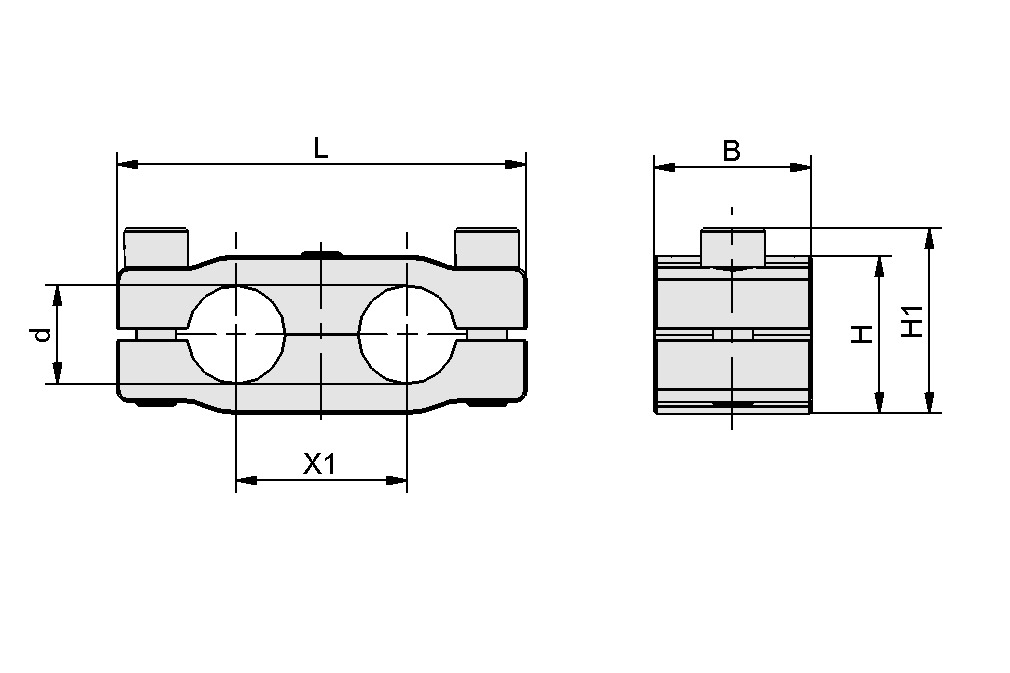

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| B | 40 mm |
| d | 40 mm |
| d1 | 40 mm |
| H | 58 mm |
| H1 | 58.5 mm |
| L | 130 mm |
| L2 | 37.3 mm |
| X1 | 55.5 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 材質 | アルミ |
| デザイン | パラレル |
| 質量 | 445 g |
| 製品ファミリー | SXT |
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
