VSL 6-4 PU MI-TR
製品コード: 10.07.09.00002
真空ホース
| 外径D | 6 (mm) |
| 内径d | 4 (mm) |
| グリッパーの長さは最大。 | 500 (m) |
| 材質 ホース | PU |
| 最小変形半径 | 35 (mm) |
| 圧力範囲（作動圧） [bar］ | -0.95 ～ 10.00 bar |
| 作動温度 | -20 ～ 90 °C |
| 色 | 透明乳白色 |

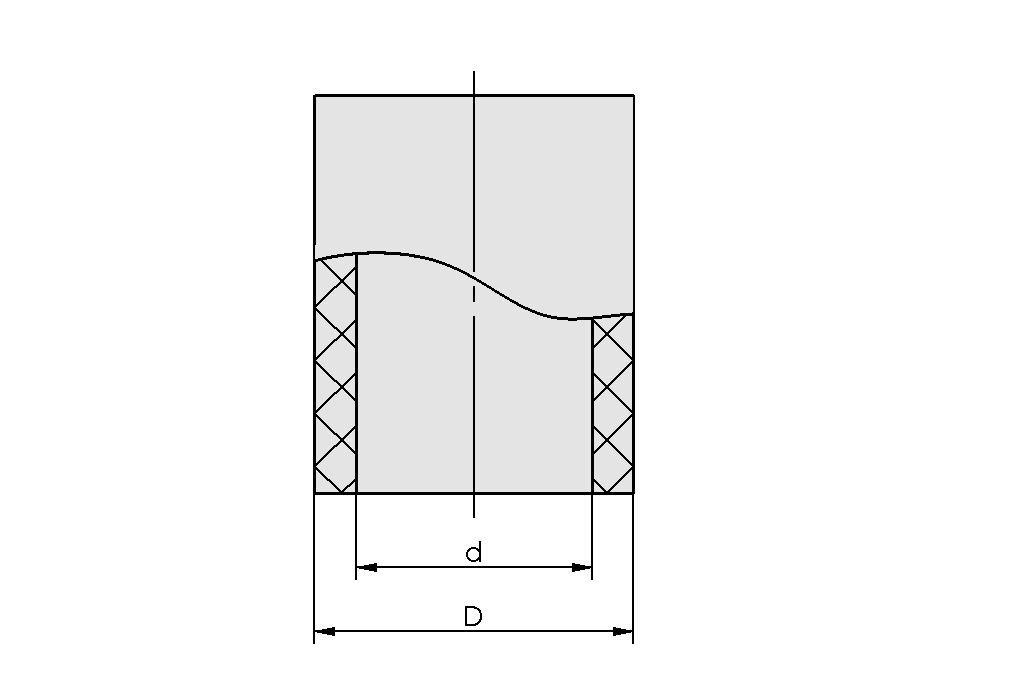

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| d | 4 mm |
| D | 6 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 実現ホース種類 | 6-4 |
| 圧力範囲（作動圧） [bar］ | -0.95 ～ 10.00 bar |
| 作動温度 | -20 ～ 90 °C |
| 最小変形半径 | 35 mm |
| グリッパーの長さは最大。 | 500 m |
| 質量 / メートル | 16 g/m |
| 質量 / メートル | 0.02 kg/m |
| 材質 ホース | PU |
| 製品ファミリー | VSL |
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
ドキュメント
ドキュメント

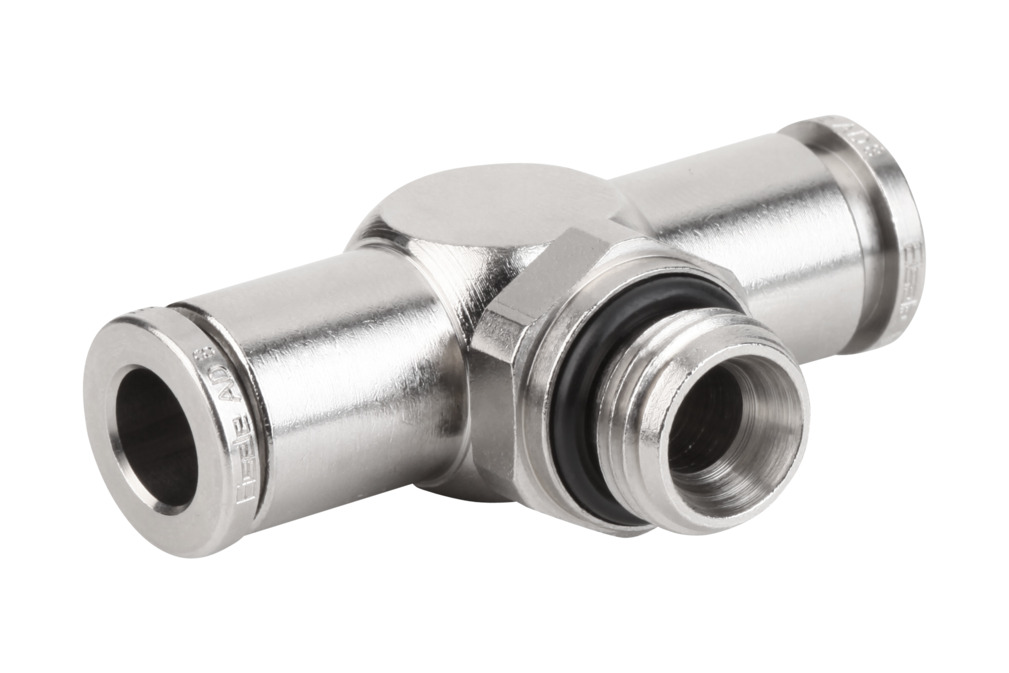

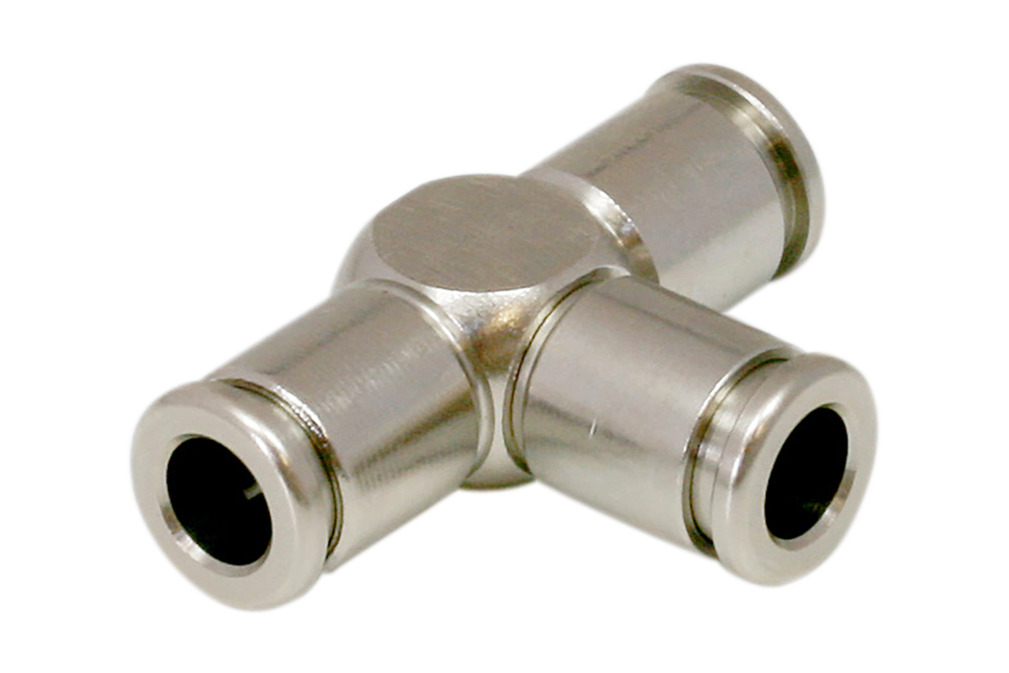

アクセサリ
ST G1/8-AG 4 MS-ROH10.08.03.00153ホースニップル
| スレッドG1 | G1/8"-M |
| ホース径（推奨） d | 4 (mm) |
| 材質 | 真鍮 |
| 表面 | 生 |
| グリッパーの長さ L | 4 (mm) |
| 呼び径 dn | 2.5 (mm) |

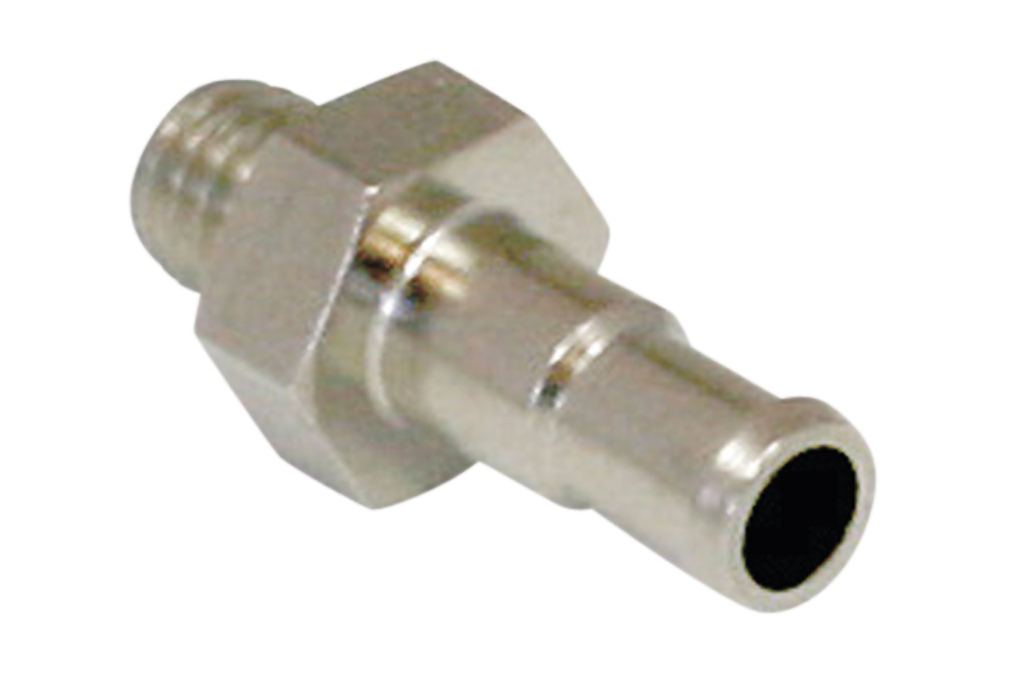

ST M5-AG 4 MS-V10.08.03.00152タケノコニップル
| スレッドG1 | M5-M |
| ホース径（推奨） d | 4 (mm) |
| 材質 | 真鍮 |
| 表面 | ニッケルメッキ |
| グリッパーの長さ L | 3.3 (mm) |
| 呼び径 dn | 2.2 (mm) |
STV-GE G1/4-AG 610.08.02.00205ワンタッチホースコネクタ、ストレート
| スレッドG1 | G1/4"-M |
| ホース径 | 6 (mm) |
| 材質 | 真鍮 |
| 作動温度 | -20 ～ 80 °C |
| 外径D | 11.2 (mm) |
| グリッパーの長さ L | 15.2 (mm) |
STV-GE G1/8-AG 610.08.02.00204ワンタッチホースコネクタ、ストレート
| スレッドG1 | G1/8"-M |
| ホース径 | 6 (mm) |
| 材質 | 真鍮 |
| 作動温度 | -20 ～ 80 °C |
| 外径D | 11.4 (mm) |
| グリッパーの長さ L | 16.4 (mm) |
STV-GE G1/8-AG 6 HT10.08.02.00389ワンタッチホースコネクタ、ストレート
| スレッドG1 | G1/8"-M |
| ホース径 | 6 (mm) |
| 材質 | 真鍮 |
| 作動温度 | -20 ～ 120 °C |
| 外径D | 11.6 (mm) |
| グリッパーの長さ L | 19 (mm) |
STV-GE M5-AG 610.08.02.00201ワンタッチホースコネクタ、ストレート
| スレッドG1 | M5-M |
| ホース径 | 6 (mm) |
| 材質 | 真鍮 |
| 作動温度 | -20 ～ 80 °C |
| 外径D | 9.9 (mm) |
| グリッパーの長さ L | 18.8 (mm) |

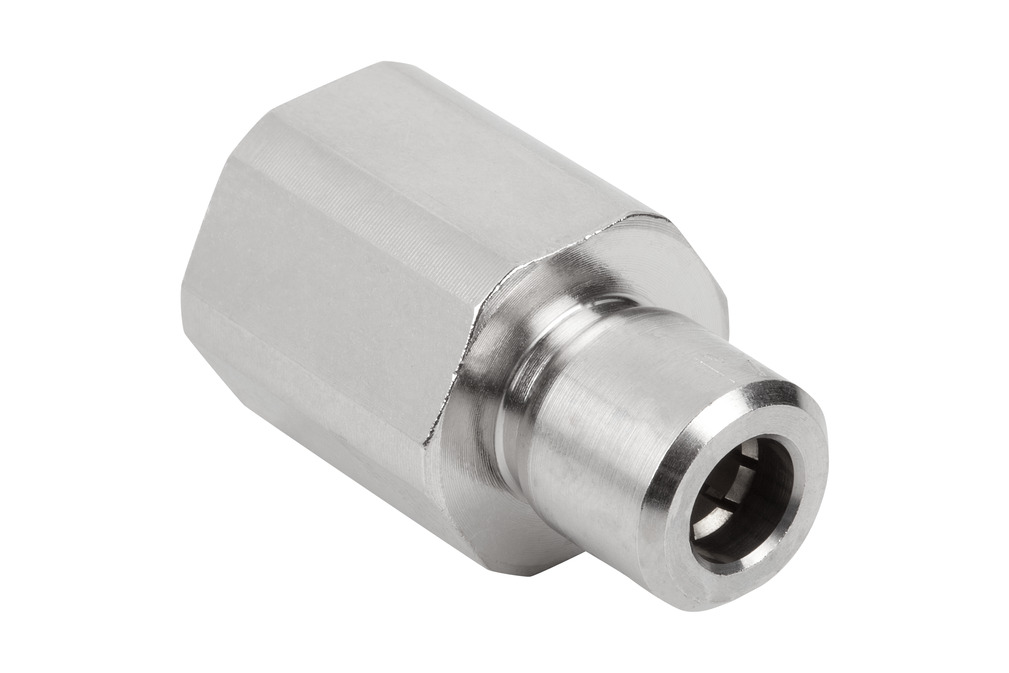

STVI-GE G1/4-IG 610.08.02.00153ワンタッチホースコネクタ、ストレート
| スレッドG1 | G1/4"-F |
| ホース径 | 6 (mm) |
| 材質 | 真鍮 |
| 作動温度 | -20 ～ 80 °C |
| 外径D | 11.5 (mm) |
| グリッパーの長さ L | 30.5 (mm) |

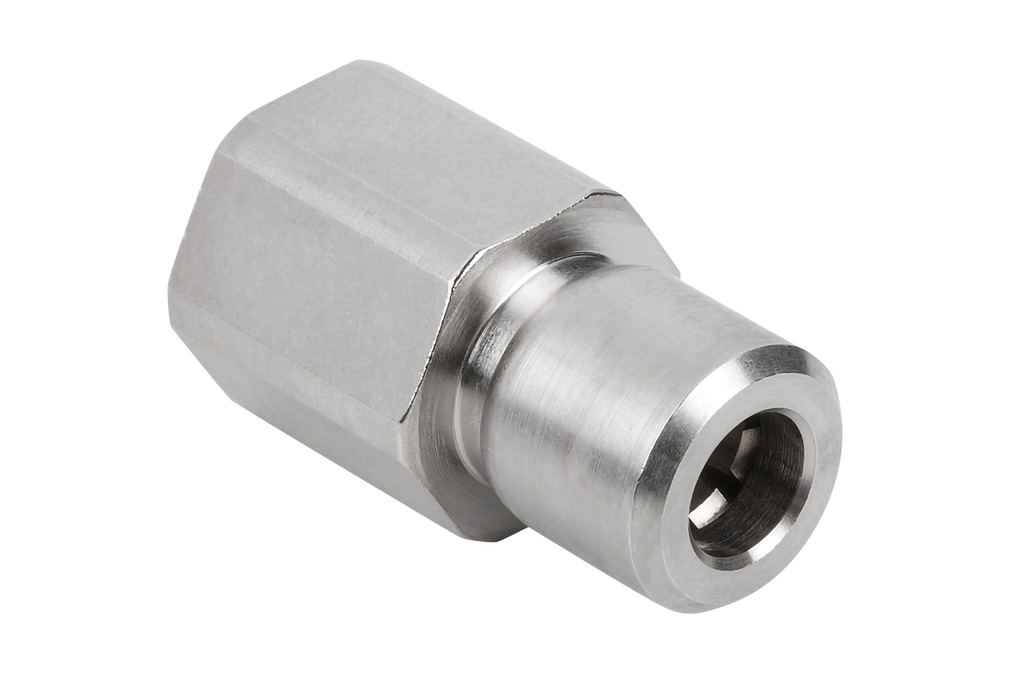

STVI-GE G1/8-IG 610.08.02.00150ワンタッチホースコネクタ、ストレート
| スレッドG1 | G1/8"-F |
| ホース径 | 6 (mm) |
| 材質 | 真鍮 |
| 作動温度 | -20 ～ 80 °C |
| 外径D | 11.5 (mm) |
| グリッパーの長さ L | 26.5 (mm) |

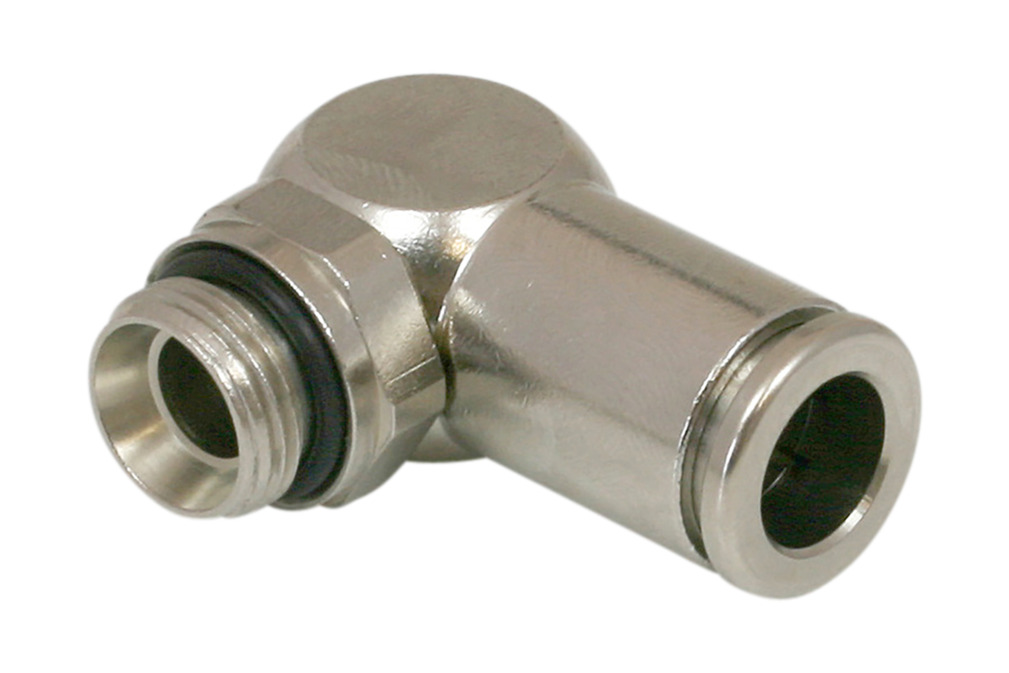

STV-W G1/4-AG 610.08.02.00159ワンタッチホースコネクタ
| スレッドG1 | G1/4"-M |
| ホース径 | 6 (mm) |
| 材質 | ニッケルめっき |
| 作動温度 | -20 ～ 80 °C |
| グリッパーの長さ L | 20.2 (mm) |
STV-W G1/8-AG 610.08.02.00158ワンタッチホースコネクタ
| スレッドG1 | G1/8"-M |
| ホース径 | 6 (mm) |
| 材質 | ニッケルめっき |
| 作動温度 | -20 ～ 80 °C |
| グリッパーの長さ L | 20.1 (mm) |
STV-W G1/8-AG 6 HT10.08.02.00391ワンタッチホースコネクタ
| スレッドG1 | G1/8"-M |
| ホース径 | 6 (mm) |
| 材質 | 真鍮 |
| 作動温度 | -20 ～ 120 °C |
| グリッパーの長さ L | 22.5 (mm) |
STV-W M5-AG 610.08.02.00235ワンタッチホースコネクタ
| スレッドG1 | M5-M |
| ホース径 | 6 (mm) |
| 材質 | ニッケルめっき |
| 作動温度 | -20 ～ 80 °C |
| グリッパーの長さ L | 19.7 (mm) |

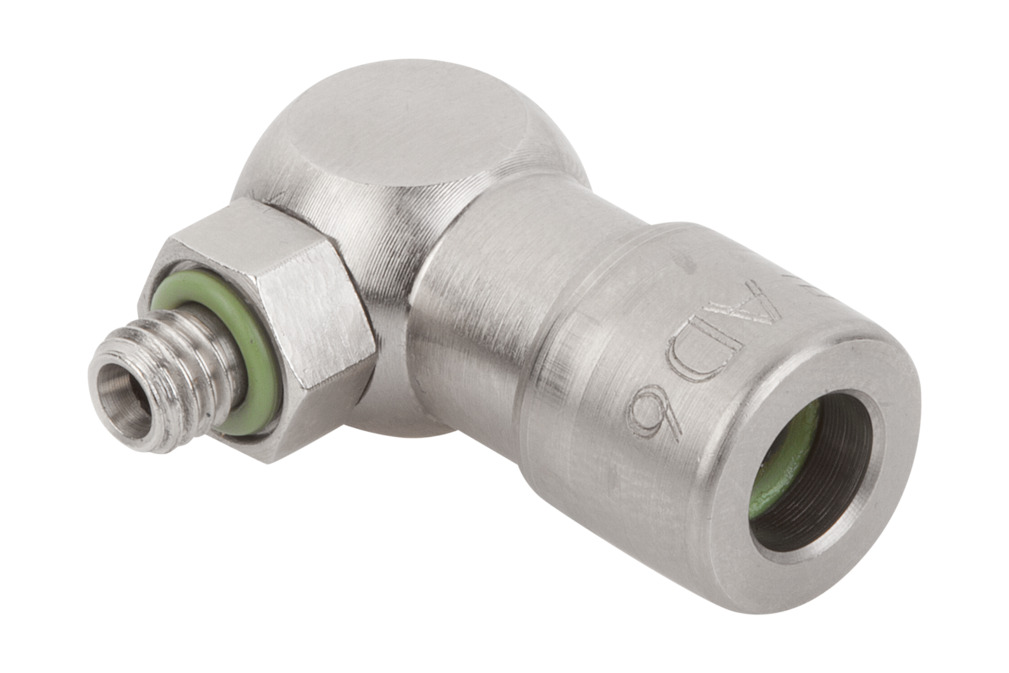

STV-W M5-AG 6 HT10.08.02.00397ワンタッチホースコネクタ
| スレッドG1 | M5-M |
| ホース径 | 6 (mm) |
| 材質 | 真鍮 |
| 作動温度 | -50 ～ 200 °C |
| グリッパーの長さ L | 22.5 (mm) |

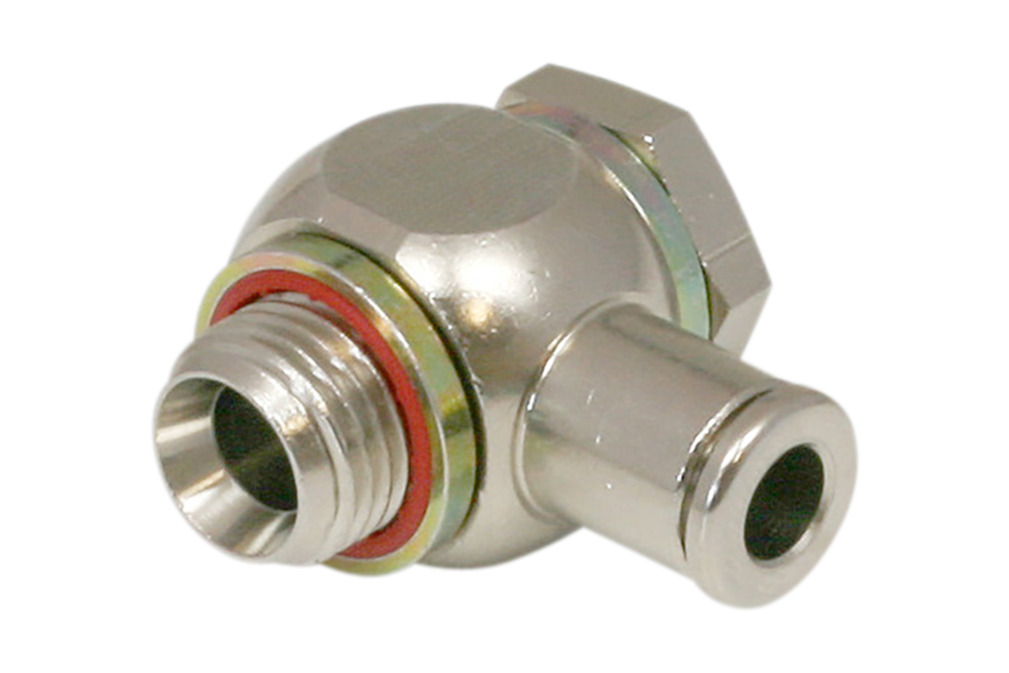

STV-WF G1/4-AG 610.08.02.00169ワンタッチホースコネクタ
| スレッドG1 | G1/4"-M |
| ホース径 | 6 (mm) |
| 材質 | ニッケルめっき |
| 作動温度 | -10 ～ 70 °C |
| グリッパーの長さ L | 22.9 (mm) |
STV-WF G1/8-AG 610.08.02.00168ワンタッチホースコネクタ
| スレッドG1 | G1/8"-M |
| ホース径 | 6 (mm) |
| 材質 | ニッケルめっき |
| 作動温度 | -10 ～ 70 °C |
| グリッパーの長さ L | 21.4 (mm) |
