FGA 150 NBR-70 N010
製品コード: 10.01.06.00116
湾曲面への追従性に優れた真空パッド
| サイズ | 150 |
| 真空パッドの材質 | ニトリルゴム NBR |
| 材質の硬度 [ショアA］ | 70 (Shore A) |
| 折りたたみ式本数 | 1.5 |

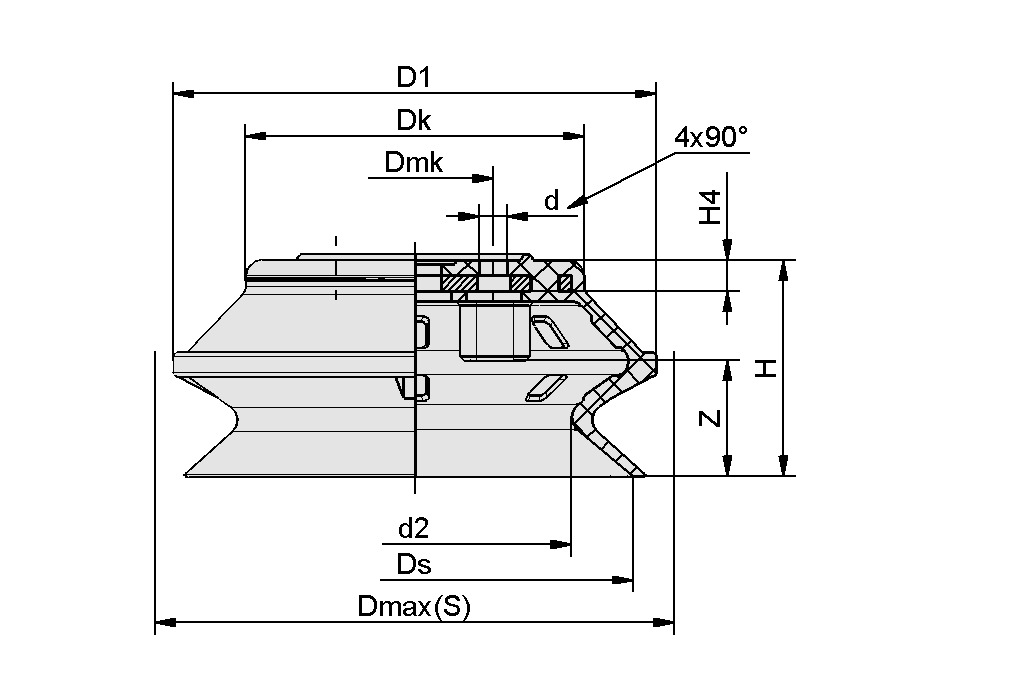

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| d | 7 mm |
| d2 | 111 mm |
| D1 | 168 mm |
| Dk | 120 mm |
| Dmax(S) | 177 mm |
| Dmk | 40 mm |
| Ds | 150 mm |
| H | 74 mm |
| H4 | 10 mm |
| Z（ストローク） | 37 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 折りたたみ式本数 | 1.5 |
| 吸着力（-600mbar） | 570 N |
| サイズ | 150 |
| 真空パッドの材質 | ニトリルゴム NBR |
| 材質の硬度 [ショアA］ | 70 Shore A |
| 質量 | 802.8 g |
| 最小ワーク半径（凸部） | 250 mm |
| 製品ファミリー | FGA |
