FG 12 SI-55 N016
製品コード: 10.01.06.00549
凹凸のあるワークの搬送に適したベローズ真空パッド
| サイズ | 12 |
| 真空パッドの材質 | |
| 材質の硬度 [ショアA］ | 55 (Shore A) |
| 材質種類 | |
| 折りたたみ式本数 | 2.5 |

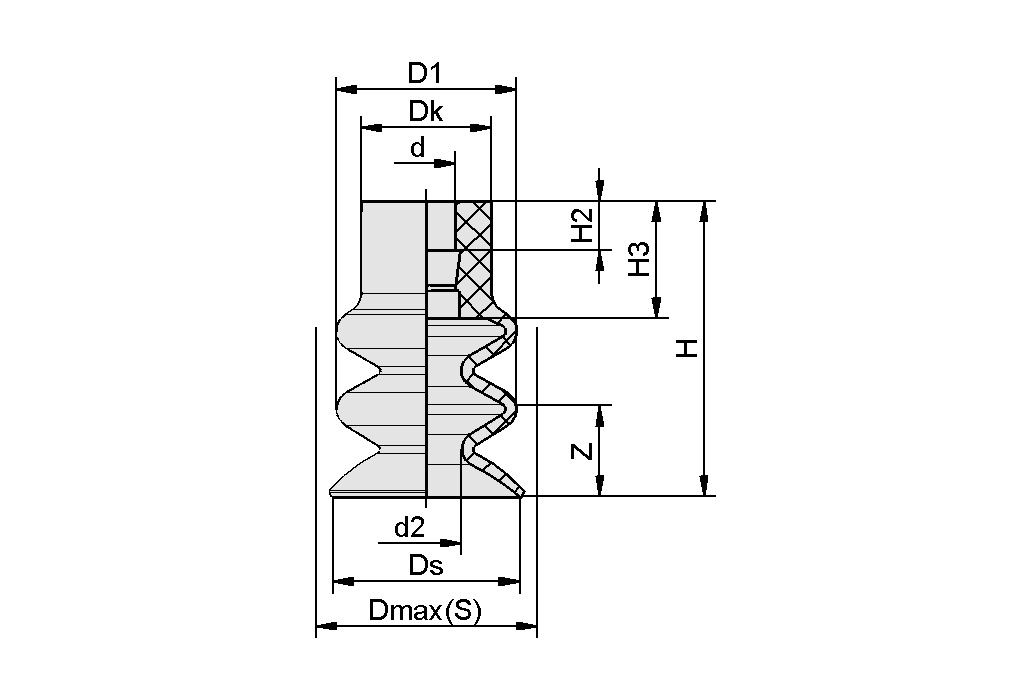

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| d | 4.5 mm |
| d2 | 5 mm |
| D1 | 12 mm |
| Dk | 10 mm |
| Dmax(S) | 13 mm |
| Ds | 12 mm |
| H | 21 mm |
| H2 | 3.8 mm |
| H3 | 9 mm |
| Z（ストローク） | 7 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 吸着力（-600mbar） | 1.18 N |
| 離脱力 | 3.5 N |
| ボリューム | 0.75 cm³ |
| 最小ワーク半径（凸部） | 12.5 mm |
| サイズ | 12 |
| 対応ニップルファミリー | |
| 折りたたみ式本数 | 2.5 |
| 真空パッドの材質 | |
| 材質の硬度 [ショアA］ | 55 Shore A |
| 質量 | 1.1 g |
| 製品ファミリー | FG |
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
ドキュメント
ドキュメント
アクセサリ
SA-NIP N016 G1/8-AG DN35010.01.06.05735接続ニップル (取付ネジ)
| 対応ニップルファミリー | |
| スレッドG1 | |
| グリッパーの長さ L1 | 20 (mm) |
| グリッパーの長さ | 6 (mm) |
| 呼び径 dn | 3.5 (mm) |
| 材質 |
SA-NIP N016 G1/8-IG DN35010.01.06.05731接続ニップル (取付ネジ)
| 対応ニップルファミリー | |
| スレッドG1 | |
| グリッパーの長さ L1 | 18.5 (mm) |
| グリッパーの長さ | 12 (mm) |
| 呼び径 dn | 3.5 (mm) |
| 材質 |
SA-NIP N016 M5-AG DN25010.01.06.00123接続ニップル (取付ネジ)
| 対応ニップルファミリー | |
| スレッドG1 | |
| グリッパーの長さ L1 | 16 (mm) |
| グリッパーの長さ | 5 (mm) |
| 呼び径 dn | 2.5 (mm) |
| 材質 |
SA-NIP N016 G1/8-AG DN31010.01.06.04062接続ニップル (取付ネジ)
| 対応ニップルファミリー | |
| スレッドG1 | |
| グリッパーの長さ L1 | 20 (mm) |
| グリッパーの長さ | 6 (mm) |
| 呼び径 dn | 3.1 (mm) |
| 3 (mm) | |
| 材質 |
SA-NIP N016 M5-AG DN25010.01.06.04365接続ニップル (取付ネジ)
| 対応ニップルファミリー | |
| スレッドG1 | |
| グリッパーの長さ L1 | 16 (mm) |
| グリッパーの長さ | 5 (mm) |
| 呼び径 dn | 2.5 (mm) |
| 3 (mm) | |
| 材質 |
SA-NIP N016 M5-IG DN31010.01.06.04689接続ニップル (取付ネジ)
| 対応ニップルファミリー | |
| スレッドG1 | |
| グリッパーの長さ L1 | 16 (mm) |
| グリッパーの長さ | 10 (mm) |
| 呼び径 dn | 3.1 (mm) |
| 3 (mm) | |
| 材質 |
SA-NIP N016 G1/8-IG DN31010.01.06.04690接続ニップル (取付ネジ)
| 対応ニップルファミリー | |
| スレッドG1 | |
| グリッパーの長さ L1 | 18.5 (mm) |
| グリッパーの長さ | 12 (mm) |
| 呼び径 dn | 3.1 (mm) |
| 材質 |
