FGA 53 NK-45 N018 DR
製品コード: 10.01.06.02929
湾曲面への追従性に優れた真空パッド
| サイズ | 53 |
| 真空パッドの材質 | 天然ゴム NK |
| 材質の硬度 [ショアA］ | 45 (Shore A) |
| 折りたたみ式本数 | 1.5 |

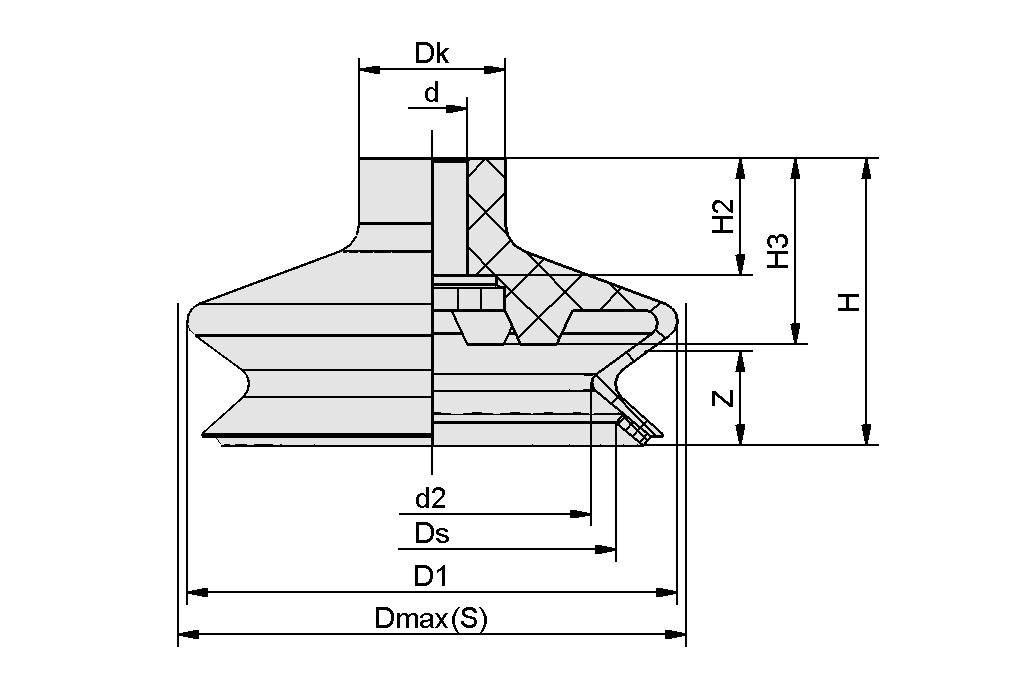

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| d | 8 mm |
| d2 | 33 mm |
| D1 | 58.6 mm |
| Dk | 18 mm |
| Dmax(S) | 60 mm |
| Ds | 39 mm |
| H | 36 mm |
| H2 | 12.3 mm |
| H3 | 19 mm |
| Z（ストローク） | 15 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 吸着力（-600mbar） | 51.3 N |
| 離脱力 | 95 N |
| ボリューム | 28.4 cm³ |
| 最小ワーク半径（凸部） | 75 mm |
| サイズ | 53 |
| 対応ニップルファミリー | N 018 |
| 折りたたみ式本数 | 1.5 |
| 真空パッドの材質 | 天然ゴム NK |
| 材質の硬度 [ショアA］ | 45 Shore A |
| 質量 | 18.3 g |
| 製品ファミリー | FGA |
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
