FG 25 NBR-ESD-55 N062
製品コード: 10.01.06.04459
凹凸のあるワークの搬送に適したベローズ真空パッド
| サイズ | 25 |
| 真空パッドの材質 | ニトリルゴム NBR-ESD (ESD対策ゴム) |
| 材質の硬度 [ショアA］ | 55 (Shore A) |
| 折りたたみ式本数 | 2.5 |

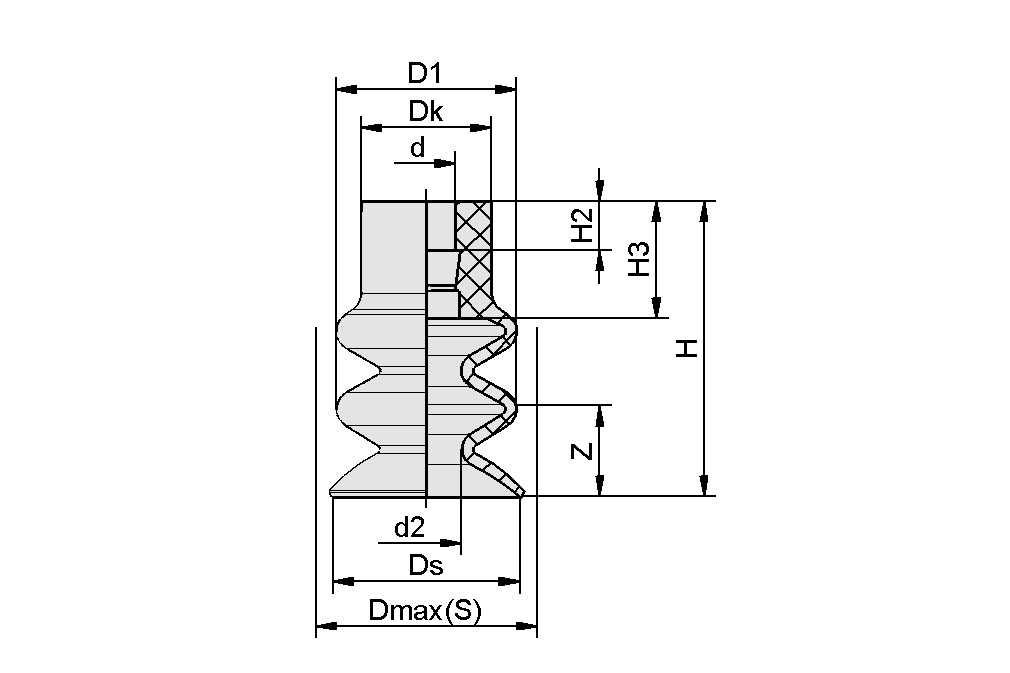

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| d | 4.5 mm |
| d2 | 10 mm |
| D1 | 25 mm |
| Dk | 10 mm |
| Dmax(S) | 26 mm |
| Ds | 23 mm |
| H | 34 mm |
| H2 | 3.8 mm |
| H3 | 9 mm |
| Z（ストローク） | 18 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 吸着力（-600mbar） | 4.71 N |
| 離脱力 | 19 N |
| ボリューム | 5.22 cm³ |
| 最小ワーク半径（凸部） | 30 mm |
| サイズ | 25 |
| 折りたたみ式本数 | 2.5 |
| 真空パッドの材質 | ニトリルゴム NBR-ESD (ESD対策ゴム) |
| 材質の硬度 [ショアA］ | 55 Shore A |
| 質量 | 3.9 g |
| 製品ファミリー | FG |
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
アクセサリ
SA-NIP N062 G1/8-IG DN35010.01.06.05669真空パッド用ニップル
| スレッドG1 | G1/8"-F |
| グリッパーの長さ L1 | 17.9 (mm) |
| グリッパーの長さ | 12 (mm) |
| 呼び径 dn | 3.5 (mm) |
| 材質 | アルミ |
SA-NIP N062 G1/8-AG DN35010.01.06.05670接続ニップル (取付ネジ)
| スレッドG1 | G1/8"-M |
| グリッパーの長さ L1 | 19.4 (mm) |
| グリッパーの長さ | 6 (mm) |
| 呼び径 dn | 3.5 (mm) |
| 材質 | アルミ |
