FSGPL 150 NBR-55 G1/2-IG C
製品コード: 10.01.06.02671
| サイズ | 150 |
| 真空パッドの材質 | ニトリルゴム NBR |
| 材質の硬度 [ショアA］ | 55 (Shore A) |
| ニップル材質 | スチール |
| 製品ファミリー | FSGPL |
| 折りたたみ式本数 | 1.5 |

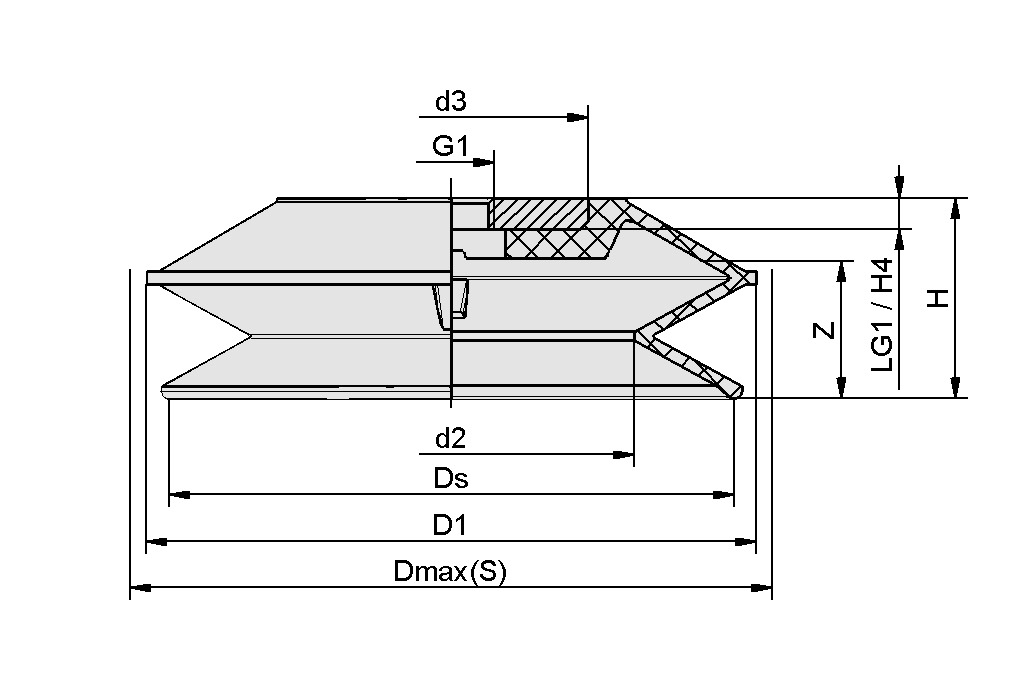

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| d2 | 93 mm |
| d3 | 69.4 mm |
| D1 | 155 mm |
| Dmax(S) | 160 mm |
| Ds | 143.5 mm |
| G1 | G1/2"-F |
| H | 66 mm |
| H4 | 8 mm |
| LG1 | 8 mm |
| Z（ストローク） | 35.7 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| ボリューム | 454.98 cm³ |
| サイズ | 150 |
| 真空パッドの材質 | ニトリルゴム NBR |
| 材質の硬度 [ショアA］ | 55 Shore A |
| 折りたたみ式本数 | 1.5 |
| 製品ファミリー | FSGPL |
