SGO 7x3.5 NBR-55 N003
製品コード: 10.01.01.00488
細長く湾曲したワーク向け長円真空パッド
| サイズ (LxW) | 7 x 3.5 |
| 真空パッドの材質 | ニトリルゴム NBR |
| 材質の硬度 [ショアA］ | 55 (Shore A) |

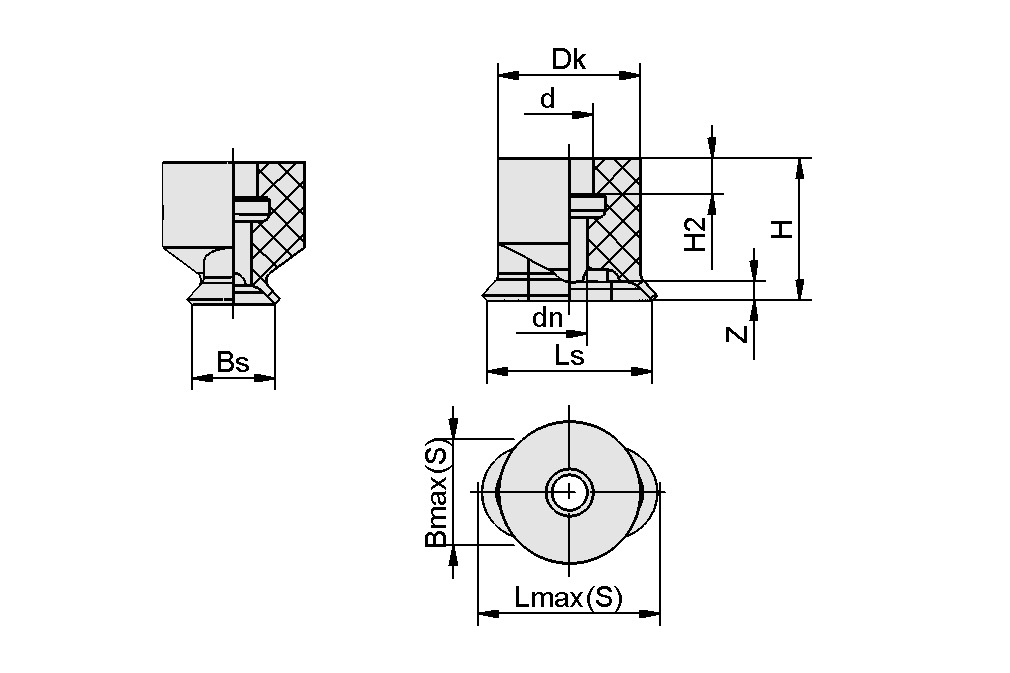

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| Bmax(S) | 4.5 mm |
| Bs | 3.5 mm |
| d | 1.5 mm |
| dn | 1.5 mm |
| Dk | 6 mm |
| Lmax.(S) | 8 mm |
| Ls | 7 mm |
| H | 6 mm |
| H2 | 1.5 mm |
| Z（ストローク） | 0.8 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 吸着力（-600mbar） | 1 N |
| サイズ (LxW) | 7 x 3.5 |
| 真空パッドの材質 | ニトリルゴム NBR |
| 材質の硬度 [ショアA］ | 55 Shore A |
| 質量 | 0.1 g |
| 製品ファミリー | SGO |
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
