SA-NIP N022 G1/8-AG DN350
製品コード: 10.01.05.00124
接続ニップル (取付ネジ)
| スレッドG1 | G1/8"-M |
| グリッパーの長さ L1 | 18.5 (mm) |
| グリッパーの長さ | 5 (mm) |
| 呼び径 dn | 3.5 (mm) |
| 材質 | アルミ |
デザインデータ

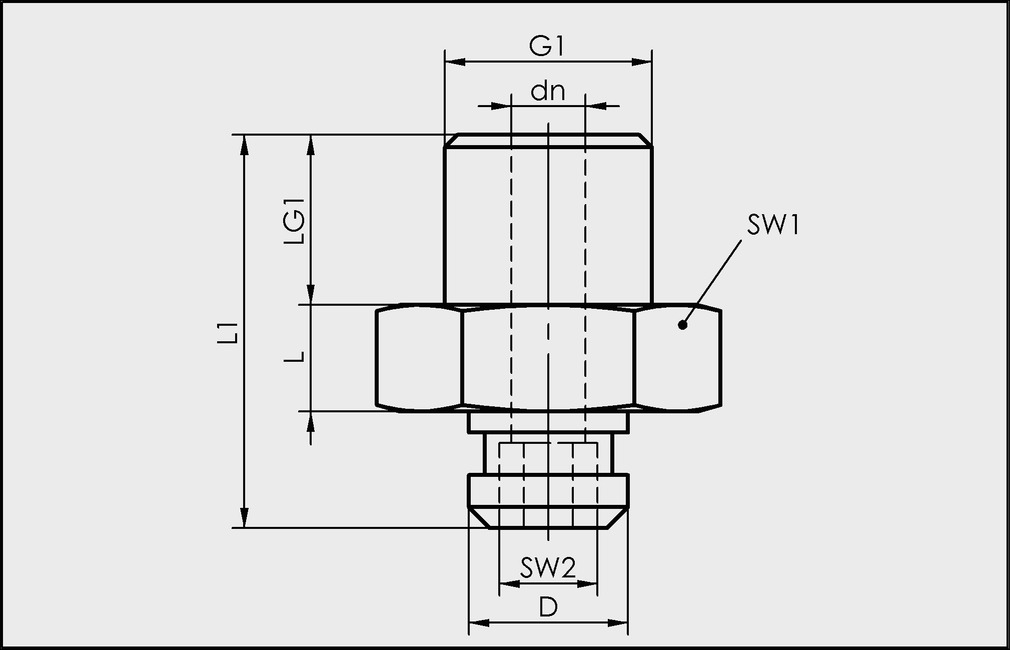

デザインデータ
| 属性 | 値 |
|---|---|
| dn | 3.5 mm |
| D | 7.5 mm |
| D2 | 6 mm |
| G1 | G1/8"-M |
| L | 5 mm |
| L1 | 18.5 mm |
| L2 | 2 mm |
| L3 | 2.5 mm |
| LG1 | 8 mm |
| SW1 | 14 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 対応ニップルファミリー | N 022 |
| 材質 | アルミ |
| 質量 | 3.8 g |
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
