SGO 45x15 HT1-60 N023
製品コード: 10.01.05.00439
細長く湾曲したワーク向け長円真空パッド
| サイズ (LxW) | 45x15 |
| 真空パッドの材質 | 高温材質 HT1 |
| 材質の硬度 [ショアA］ | 60 (Shore A) |
| 材質 | ノンマーキング |

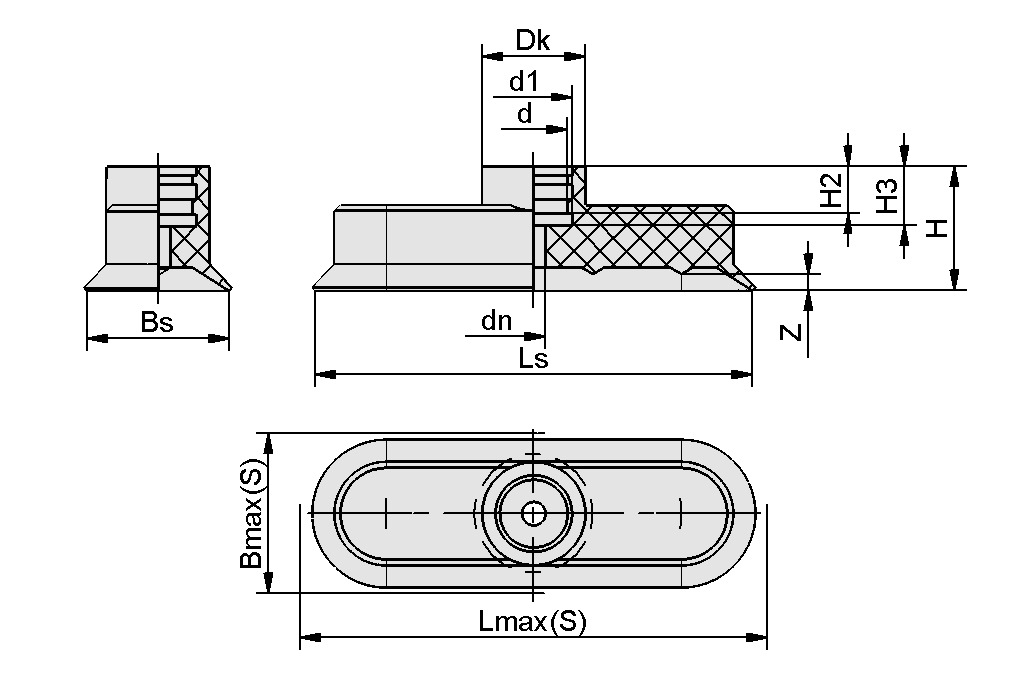

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| Bmax(S) | 16.5 mm |
| Bs | 14.4 mm |
| d | 11.5 mm |
| d1 | 13 mm |
| dn | 3 mm |
| Dk | 15.5 mm |
| Lmax.(S) | 46 mm |
| Ls | 44.4 mm |
| H | 21 mm |
| H2 | 8 mm |
| H3 | 10 mm |
| Z（ストローク） | 2 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 吸着力（-600mbar） | 28.2 N |
| 真空パッドの材質 | 高温材質 HT1 |
| サイズ (LxW) | 45x15 |
| 材質の硬度 [ショアA］ | 60 Shore A |
| 質量 | 3.4 g |
| 製品ファミリー | SGO |
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
ドキュメント
ドキュメント
アクセサリ
SA-NIP N023 G1/4-AG DN35010.01.05.00122接続ニップル (取付ネジ)
| スレッドG1 | G1/4"-M |
| グリッパーの長さ L1 | 25 (mm) |
| グリッパーの長さ | 5 (mm) |
| 呼び径 dn | 3.5 (mm) |
| 材質 | アルミ |
SA-NIP N023 G1/4-IG DN35010.01.05.00121接続ニップル (取付ネジ)
| スレッドG1 | G1/4"-F |
| グリッパーの長さ L1 | 25 (mm) |
| グリッパーの長さ | 15 (mm) |
| 呼び径 dn | 3.5 (mm) |
| 材質 | アルミ |
