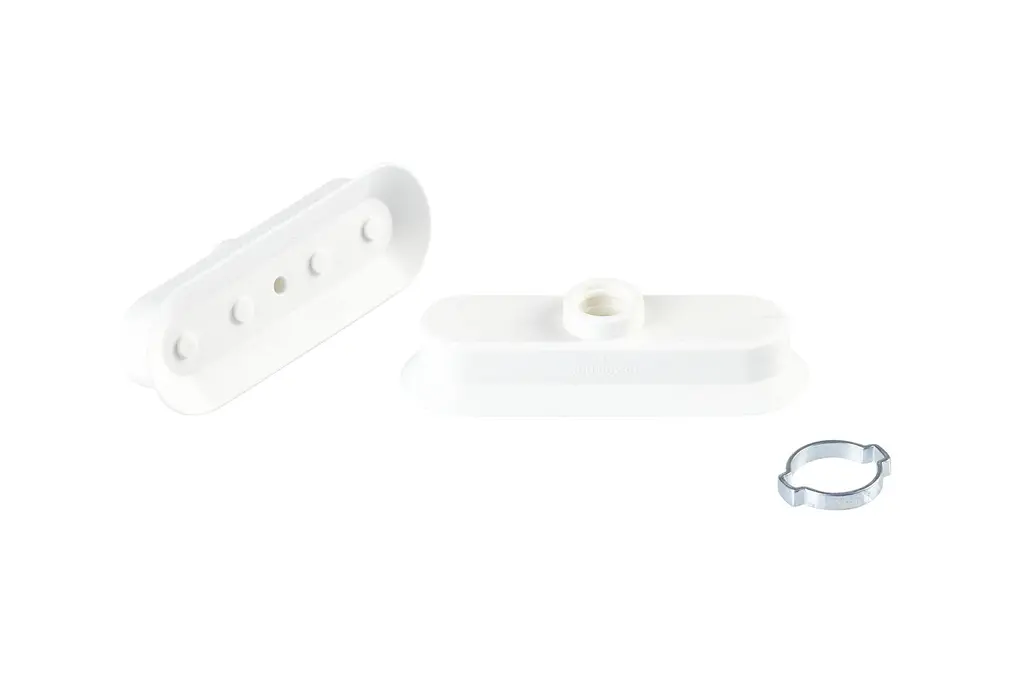

SGO 90x30 SI-HD-65 N023
製品コード: 10.01.05.01041
真空パッド（ゴムのみ）
| サイズ (LxW) | 90x30 |
| 真空パッドの材質 | シリコンSI-HD |
| 材質の硬度 [ショアA］ | 65 (Shore A) |

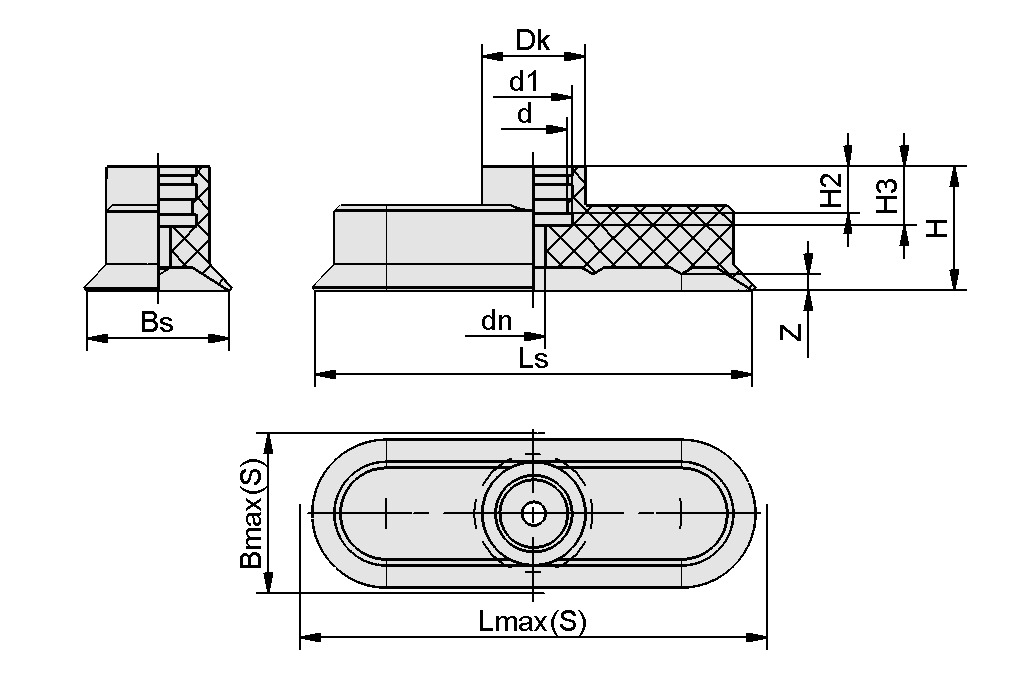

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| Bmax(S) | 33 mm |
| Bs | 29 mm |
| d | 11.5 mm |
| d1 | 13 mm |
| dn | 4 mm |
| Dk | 17.5 mm |
| Lmax.(S) | 92.5 mm |
| Ls | 89 mm |
| H | 21 mm |
| H2 | 8 mm |
| H3 | 10 mm |
| Z（ストローク） | 3.5 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 吸着力（-600mbar） | 112.6 N |
| 真空パッドの材質 | シリコンSI-HD |
| サイズ (LxW) | 90x30 |
| 材質の硬度 [ショアA］ | 65 Shore A |
| 質量 | 25.7 g |
| 製品ファミリー | SGO |
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
ドキュメント
ドキュメント
アクセサリ
SA-NIP N023 G1/4-AG DN35010.01.05.00122接続ニップル (取付ネジ)
| スレッドG1 | G1/4"-M |
| グリッパーの長さ L1 | 25 (mm) |
| グリッパーの長さ | 5 (mm) |
| 呼び径 dn | 3.5 (mm) |
| 材質 | アルミ |
SA-NIP N023 G1/4-IG DN35010.01.05.00121接続ニップル (取付ネジ)
| スレッドG1 | G1/4"-F |
| グリッパーの長さ L1 | 25 (mm) |
| グリッパーの長さ | 15 (mm) |
| 呼び径 dn | 3.5 (mm) |
| 材質 | アルミ |
