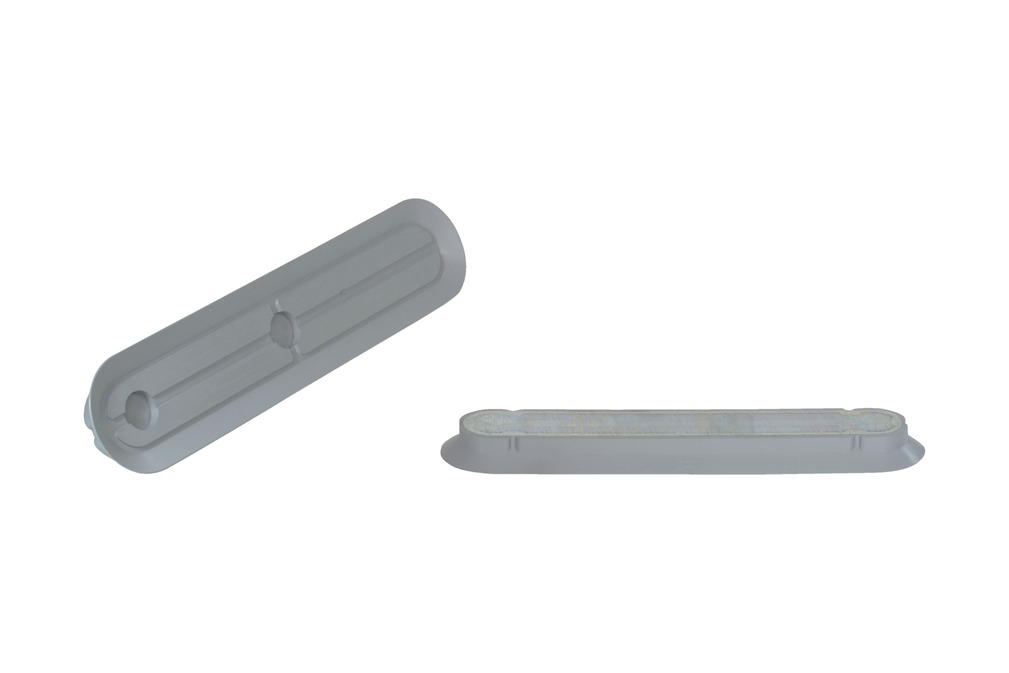

SPLO 370x80 NBR-55
製品コード: 10.01.05.00006
細長いワークや湾曲したワークに適した長円真空パッド
| サイズ (LxW) | 370 x 80 |
| 真空パッドの材質 | ニトリルゴム NBR |
| 材質の硬度 [ショアA］ | 55 (Shore A) |
| 高さ H | 25 (mm) |

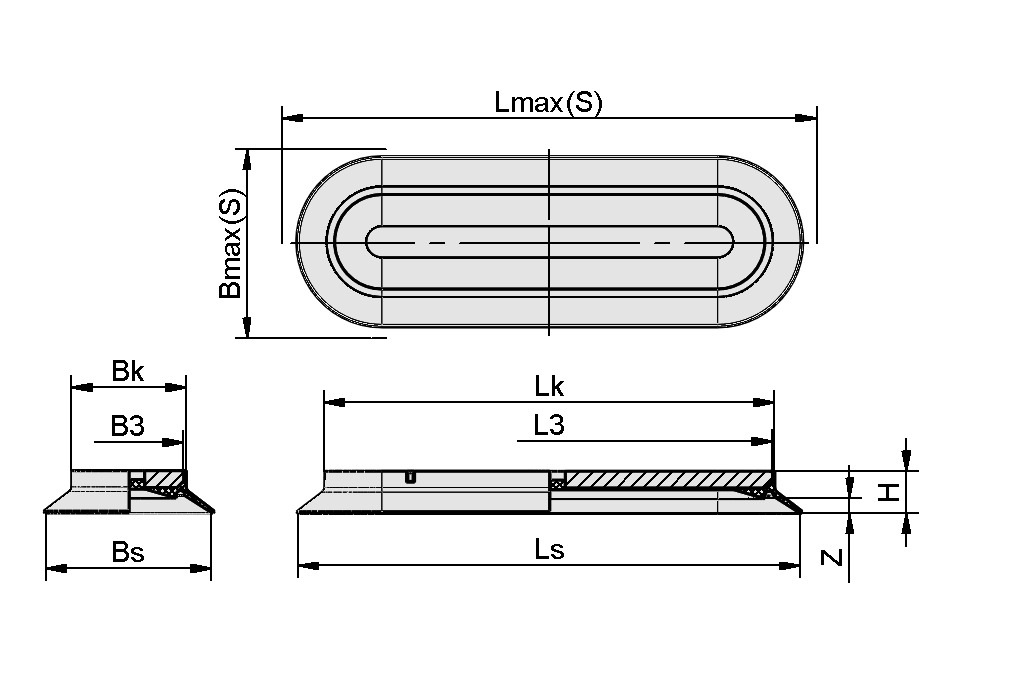

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| B3 | 45 mm |
| 著 | 53 mm |
| Bmax(S) | 86 mm |
| Bs | 79.4 mm |
| H | 25 mm |
| L3 | 338 mm |
| Lk | 344.9 mm |
| Lmax.(S) | 376 mm |
| Ls | 372.4 mm |
| Z（ストローク） | 7.5 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 吸着力（-600mbar） | 1,270 N |
| ボリューム | 194.24 cm³ |
| 最小ワーク半径（凸部） | 100 mm |
| 折りたたみ式本数 | 0 |
| サイズ (LxW) | 370 x 80 |
| 真空パッドの材質 | ニトリルゴム NBR |
| 質量 | 1,200 g |
| 製品ファミリー | SPLO |
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
