SC 050 G1/8-AG
製品コード: 10.01.06.04250
真空パッド用接続部品 シュマルツコネクタ
| 接続種類 | 050 |
| グリッパーの長さ | 7.2 (mm) |
| 呼び径 dn | 4.1 (mm) |

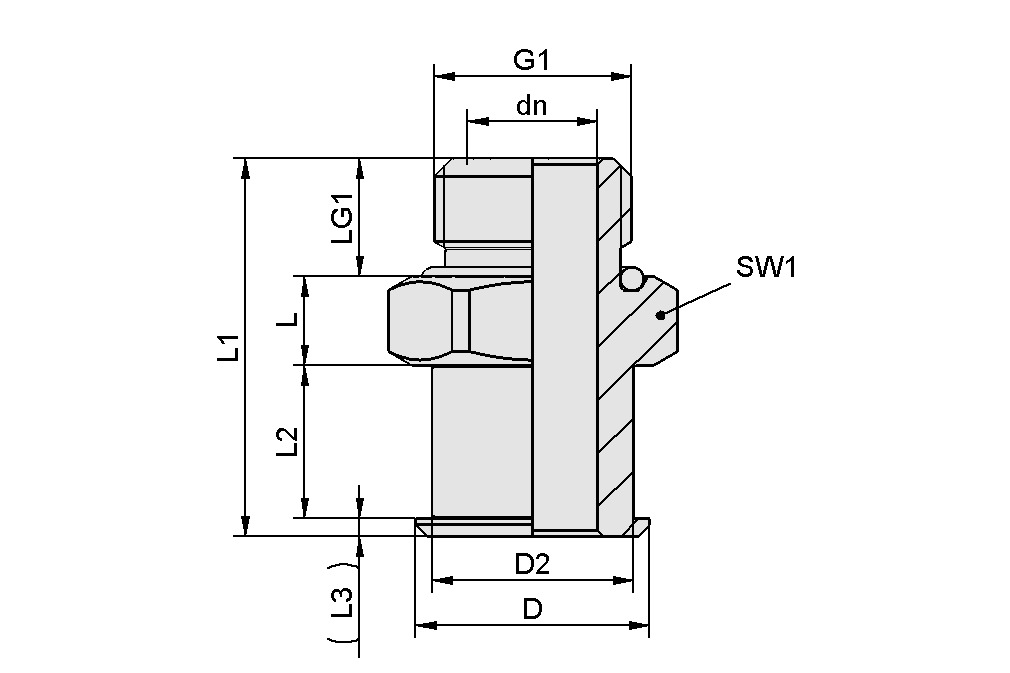

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| D | 17 mm |
| D2 | 12 mm |
| dn | 4.1 mm |
| G1 | G1/8"-M |
| L | 7.2 mm |
| L1 | 24 mm |
| L2 | 6.8 mm |
| L3 | 2.5 mm |
| LG1 | 7.5 mm |
| SW1 | 17 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 接続種類 | 050 |
| 材質 | アルミ |
| 質量 | 8.7 g |
