SC 050 G1/8-IG
製品コード: 10.01.06.04308
真空パッド用接続部品 シュマルツコネクタ
| 接続種類 | 050 |
| 真空接続口 | G1/8-F |
| グリッパーの長さ | 14 (mm) |
| 呼び径 dn | 6.1 (mm) |

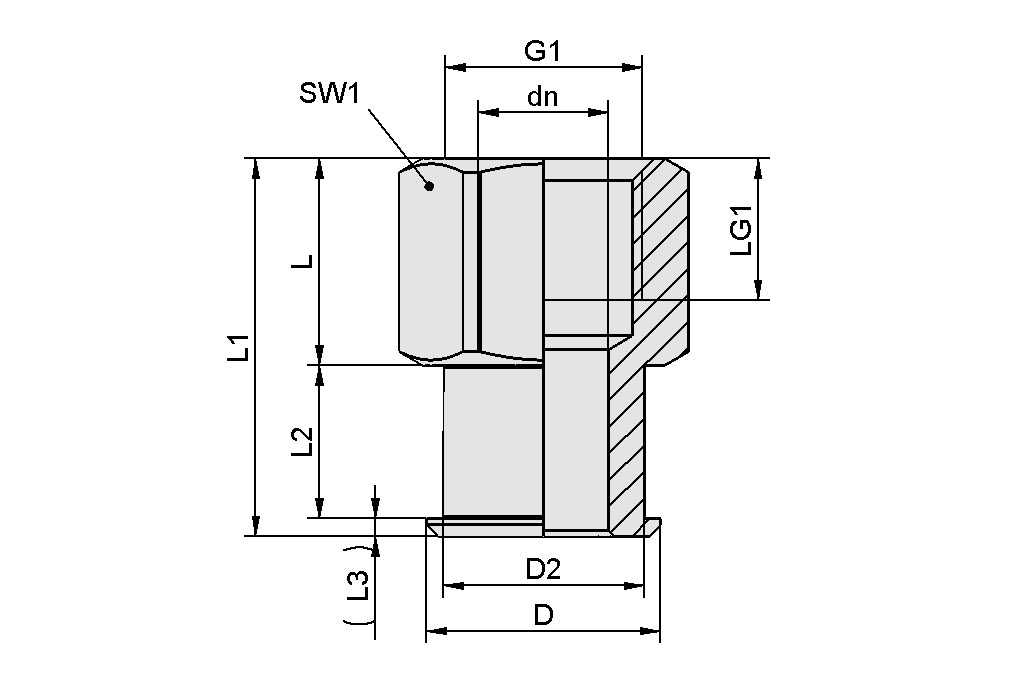

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| D | 17 mm |
| D2 | 12 mm |
| dn | 6.1 mm |
| G1 | G1/8"-F |
| L | 14 mm |
| L1 | 23.3 mm |
| L2 | 6.8 mm |
| L3 | 2.5 mm |
| LG1 | 8 mm |
| SW1 | 17 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 接続種類 | 050 |
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
