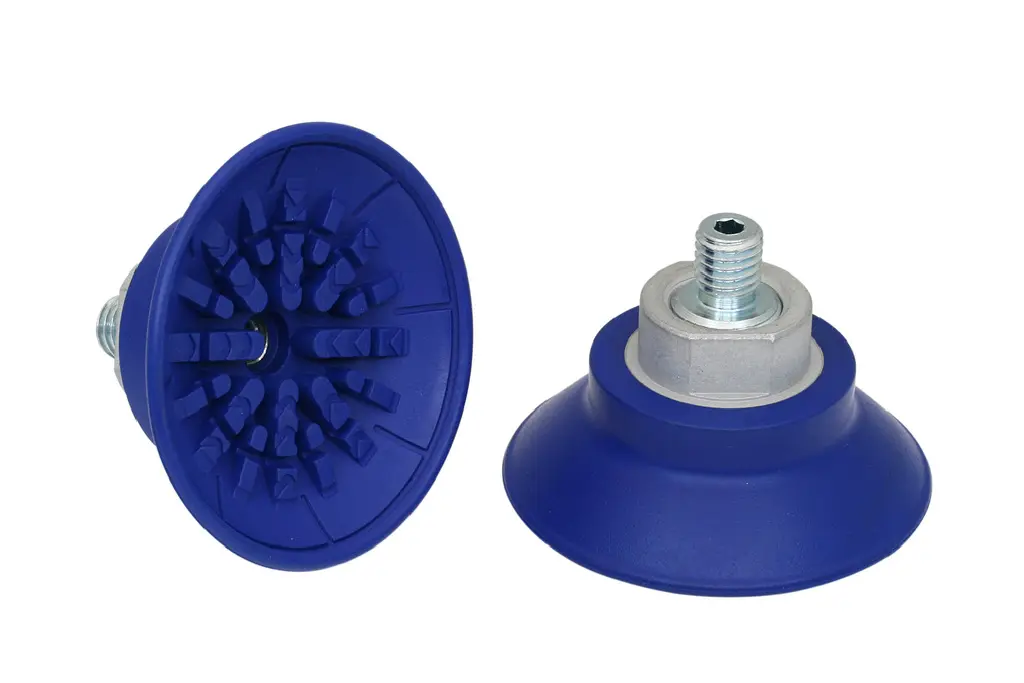

SAF 60 NBR-60 M10-AG
製品コード: 10.01.01.10721
滑らかで油膜の張ったワークに適したフラット真空パッド
| サイズ | 60 |
| 真空パッドの材質 | ニトリルゴム NBR |
| 材質の硬度 [ショアA］ | 60 (Shore A) |
| ニップル材質 | スチール |
| 接続 | M10-AG |
デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| dn | 4 mm |
| Dmax(S) | 67 mm |
| Ds | 60.6 mm |
| G1 | M10-M |
| H | 31 mm |
| LG1 | 12 mm |
| SW1 | 22 mm |
| Z（ストローク） | 6 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 吸着力（-600mbar） | 150 N |
| 水平方向の力 | 105 N |
| 水平方向の力 油性表面 | 85 N |
| ボリューム | 16.7 cm³ |
| 最小ワーク半径（凸部） | 75 mm |
| ホース径（推奨） d | 6 mm |
| サイズ | 60 |
| 真空パッドの材質 | ニトリルゴム NBR |
| 材質の硬度 [ショアA］ | 60 Shore A |
| 質量 | 60.7 g |
| 折りたたみ式本数 | 0 |
| 製品ファミリー | SAF |
