フラット真空パッド SHFN

商品に直接アクセスする

天然ゴム製の柔らかいシールリップによって、ワーク表面の凹凸に対し優れた追従性を発揮

パッド吸着面のシーリングエッジによって二重でシールするため、表面の粗いワーク吸着時のリークを抑制

吸着面のデザインによって、動的なアプリケーションやサイクルタイムの短い搬送に対応

金属製のサポートプレートを内蔵し、強い押し付けなど荒い使用環境でも高い安定性を発揮 (SHFN-...-E)

フィルターを追加可能なため、粉塵の多い環境でも使用可能

デザイン

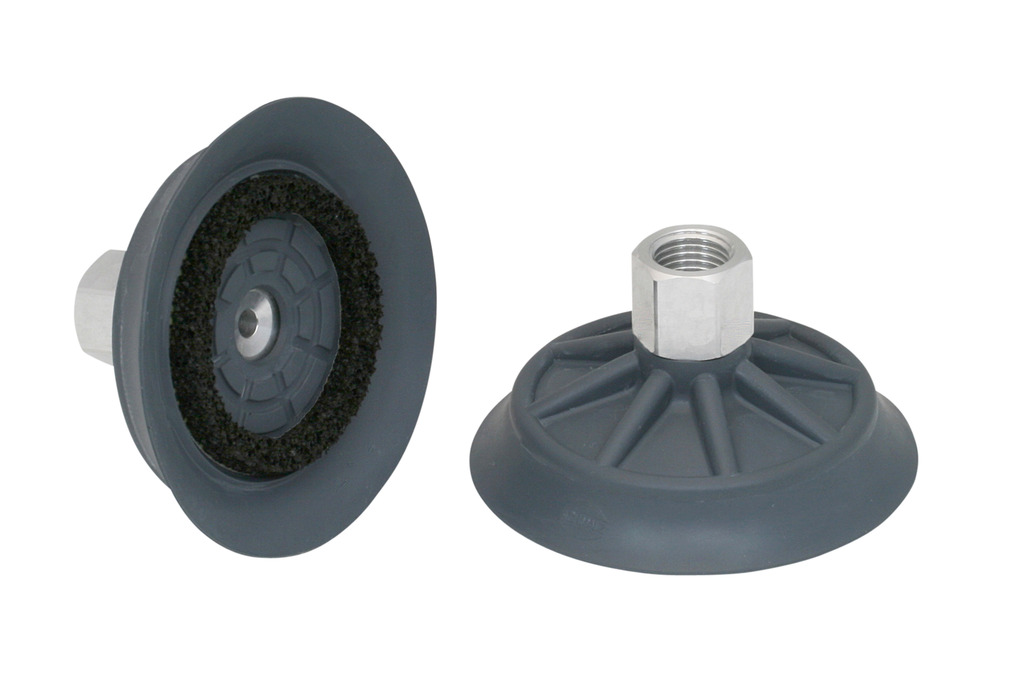

  • 真空パッド SHF (2) と接続ニップル (1) で構成されたネジ付き真空パッド SHFN (3)
  • 真空パッド SHFN-...-Eでは、金属プレートを内蔵し、ネジ込み式で接続ネジを固定
  • 真空パッドの上部にリブを設け、金属プレートのないモデルでも安定性を強化
  • シール性を高めるシールリングや、未吸着パッドからのエアリークを防ぐタッチバルブを追加可能
  • ワークに触れた時のみ真空回路が開くタッチバルブが付属し、未吸着のパッドからのエアリークを防止 (SHFN-...-TV)
テクニカルデータ
  • 直径: Ø50~85 mm
  • パッド材質: 天然ゴム
  • 差し込み式または内蔵した金属プレート (サポートプレート) へのネジ込み式の接続ネジ

フィルタ結果

サイズ
真空パッドの材質
折りたたみ式本数
スレッドG1
製品ファミリー
高さ H
スプリングストロークZ
業界分野

検索結果1~10 件 / 29 件中

SHFN 50 NK-45 G1/4-AG

製品コード: 10.01.01.11693

木材等の荒い表面に適したフラット真空パッド

サイズ50
真空パッドの材質天然ゴム NK
材質の硬度 [ショアA]45 (Shore A)
ニップル材質アルミ
接続G1/4-AG
SHFN 50 NK-45 G1/4-IG

製品コード: 10.01.01.11694

木材等の荒い表面に適したフラット真空パッド

サイズ50
真空パッドの材質天然ゴム NK
材質の硬度 [ショアA]45 (Shore A)
ニップル材質アルミ
接続G1/4-IG
SHFN 50 NK-45 G1/4-AG MOS

製品コード: 10.01.01.11695

木材等の荒い表面に適したフラット真空パッド

サイズ50
真空パッドの材質天然ゴム NK
材質の硬度 [ショアA]45 (Shore A)
ニップル材質アルミ
接続G1/4-AG
SHFN 50 NK-45 G1/4-IG MOS

製品コード: 10.01.01.11696

木材等の荒い表面に適したフラット真空パッド

サイズ50
真空パッドの材質天然ゴム NK
材質の硬度 [ショアA]45 (Shore A)
ニップル材質アルミ
接続G1/4-IG
SHFN 50 NK-45 G1/4-AG MOS-TV

製品コード: 10.01.01.11700

真空パッド(オネジ付)

サイズ50
真空パッドの材質天然ゴム NK
材質の硬度 [ショアA]45 (Shore A)
ニップル材質アルミ
接続G1/4-AG
SHFN 50 NK-45 G1/4-AG TV

製品コード: 10.01.01.11699

木材等の荒い表面に適したフラット真空パッド

サイズ50
真空パッドの材質天然ゴム NK
材質の硬度 [ショアA]45 (Shore A)
ニップル材質アルミ
接続G1/4-AG
SHFN 70 NK-45 G1/4-AG

製品コード: 10.01.01.11689

木材等の荒い表面に適したフラット真空パッド

サイズ70
真空パッドの材質天然ゴム NK
材質の硬度 [ショアA]45 (Shore A)
ニップル材質アルミ
接続G1/4-AG
SHFN 70 NK-45 G1/4-IG

製品コード: 10.01.01.11690

木材等の荒い表面に適したフラット真空パッド

サイズ70
真空パッドの材質天然ゴム NK
材質の硬度 [ショアA]45 (Shore A)
ニップル材質アルミ
接続G1/4-IG
SHFN 70 NK-45 G1/4-IG E

製品コード: 10.01.01.12216

木材等の荒い表面に適したフラット真空パッド

サイズ70
真空パッドの材質天然ゴム NK
材質の硬度 [ショアA]45 (Shore A)
接続G1/4-IG
種類E
SHFN 70 NK-45 G1/4-AG E

製品コード: 10.01.01.12197

真空パッド(オネジ付)

サイズ70
真空パッドの材質天然ゴム NK
材質の硬度 [ショアA]45 (Shore A)
接続G1/4-AG
種類E
