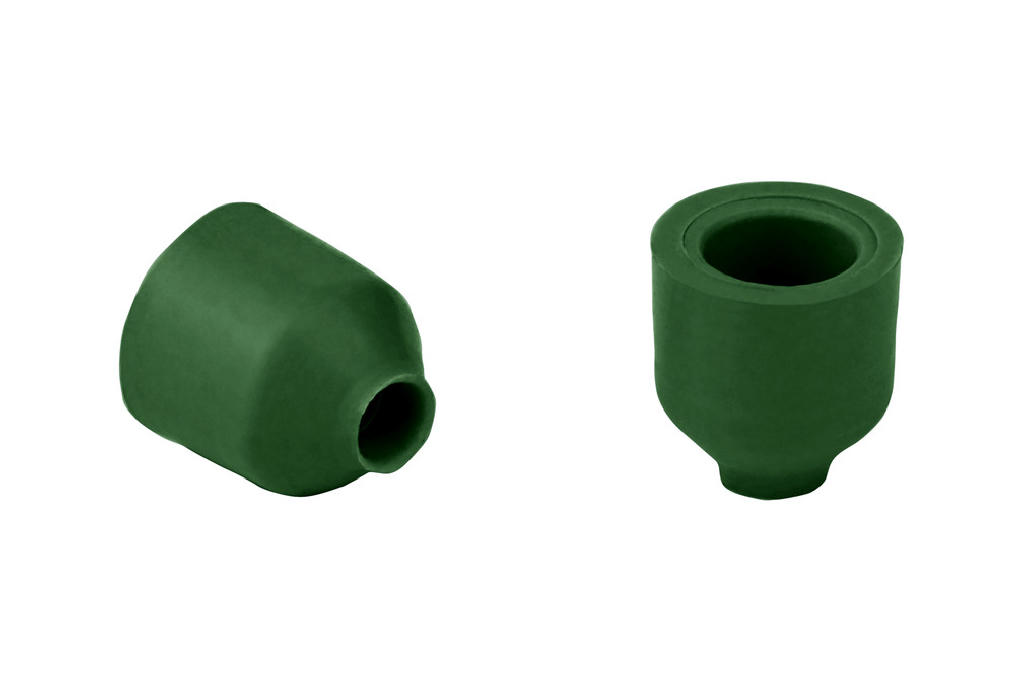

SUF 1 EPDM-ECO-55 M3-AG
製品コード: 10.01.01.15994
| サイズ | 1 |
| 材質の硬度 [ショアA］ | 55 (Shore A) |
| 製品ファミリー | SUF |
デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| Dmax(S) | 1.1 mm |
| Ds | 1 mm |
| dn | 1 mm |
| G1 | M3-M |
| H | 4.6 mm |
| LG1 | 3 mm |
| SW1 | 5 mm |
| Z（ストローク） | 0.1 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 吸着力（-600mbar） | 0.03 N |
| 離脱力 | 0.03 N |
| ボリューム | 0 cm³ |
| 最小ワーク半径（凸部） | 2 mm |
| ホース径（推奨） d | 2 mm |
| サイズ | 1 |
| 材質の硬度 [ショアA］ | 55 Shore A |
| 質量 | 0.2 g |
| 製品ファミリー | SUF |
| 折りたたみ式本数 | 0 |
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
