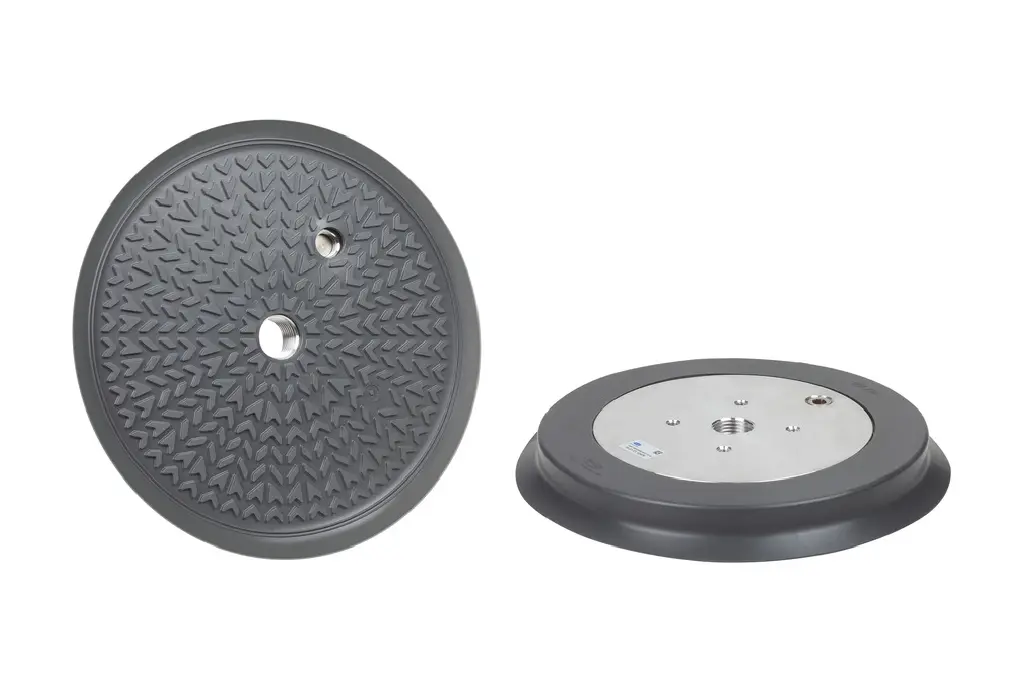

SGF 200 EPDM-55 G1/2-IG
製品コード: 10.01.01.12476
板ガラスの吸着に適した大面積の真空パッド
業界： ビン
| サイズ | 200 |
| 真空パッドの材質 | EPDM |
| 材質の硬度 [ショアA］ | 55 (Shore A) |
| 接続 | G1/2-F |

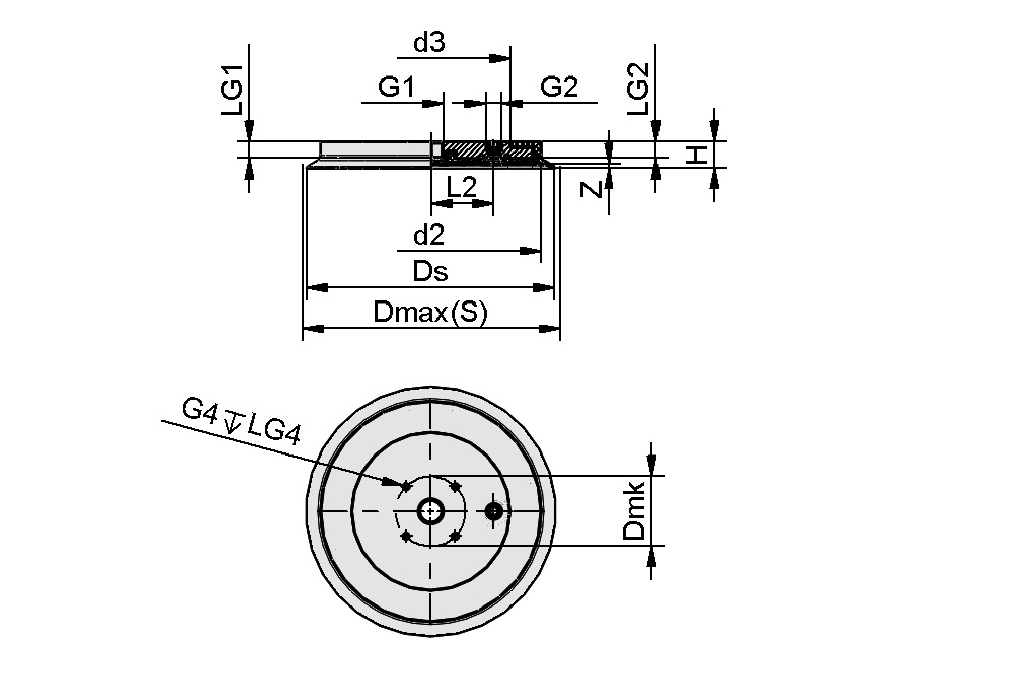

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| d2 | 185 mm |
| d3 | 134 mm |
| Dmax(S) | 213 mm |
| Ds | 206 mm |
| G1 | G1/2"-F |
| G2 | G1/4-IG |
| H | 22 mm |
| L2 | 52.8 mm |
| LG1 | 14 mm |
| LG2 | 14 mm |
| Z（ストローク） | 3.6 mm |
| Dmk | 58.3 mm |
| G4 | M6-F |
| LG4 | 10.5 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 吸着力（-600mbar） | 1,880 N |
| 吸着力 d2 | 1,610 N |
| ボリューム | 144.07 cm³ |
| 最小ワーク半径（凸部） | 3,500 mm |
| ホース径（推奨） d | 12 mm |
| サイズ | 200 |
| 折りたたみ式本数 | 0 |
| 真空パッドの材質 | EPDM |
| 材質の硬度 [ショアA］ | 55 Shore A |
| 質量 | 1,040 g |
| 製品ファミリー | SGF |
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
ドキュメント
ドキュメント
スペアパーツ
アクセサリ
TV G1/4-AG 1310.05.10.00061吸着していない真空パッドや、真空クランプブロックをオフにするタッチバルブ
| スレッドG1 | G1/4"-M |
| スレッドG2 | G1/8-IG |
| スプリングストロークZ | 13 (mm) |
FLK-HD G3/8-AG10.07.06.00235真空パッドの角度をワークの傾斜面に合わせ追従可能にする強化首振りジョイント FLK-HD
| スレッドG1 | G3/8"-M |
| スレッドG2 | M6-M |
| 作動温度 | -5 ～ 130 °C |
FLK-HD G1/4-IG10.07.06.00241真空パッドの角度をワークの傾斜面に合わせ追従可能にする強化首振りジョイント FLK-HD
| スレッドG1 | G1/4"-F |
| スレッドG2 | M6-M |
| 作動温度 | -5 ～ 130 °C |
FLK-HD G1/2-IG10.07.06.00242真空パッドの角度をワークの傾斜面に合わせ追従可能にする強化首振りジョイント FLK-HD
| スレッドG1 | G1/2"-F |
| スレッドG2 | M6-M |
| 作動温度 | -5 ～ 130 °C |
