SC-S 055 FDC-L
製品コード: 10.01.06.02804
シュマルツコネクタ 下部
業界： 板金 / 自動車
| デザイン | ブレーキフット付き下部コネクタ |

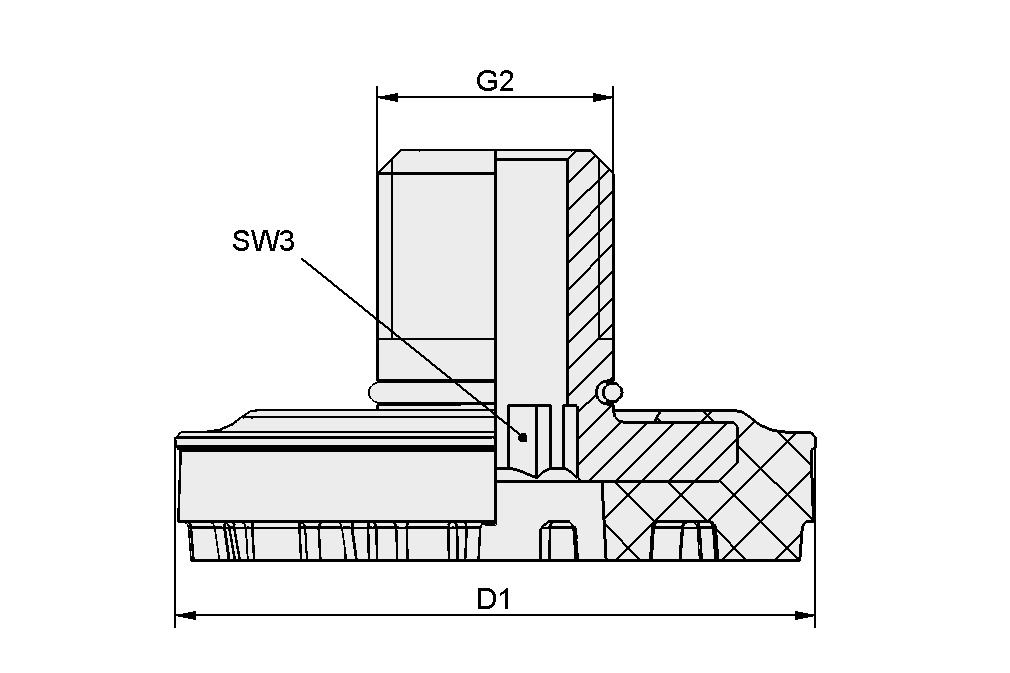

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| D1 | 27.5 mm |
| G2 | M10x1-M |
| SW3 | 6 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| サイズ | 055 |
| デザイン | ブレーキフット付き下部コネクタ |
| 質量 | 11.9 g |
| 材質 | ST/ED |
| 材質 | スチール / エラストドゥール |
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
